PTFE bélésű korrózióálló tárolóedény

A PTFE bélésű korrózióálló tárolóedény egy, a Zhuoyan által önállóan kifejlesztett, kettős szerkezetű ipari tárolóedény, amelyet kifejezetten olyan rendkívül súlyos, korrozív folyadéktárolási forgatókönyvekre terveztek, amelyekhez a szokásos bélelt tartályok nem tudnak alkalmazkodni. Eltérően az általános vegyszertároló tartályoktól, amelyek csak a hagyományos sav-bázis közeghez alkalmazkodnak, ez a korrózióálló sorozat javítja a bélés kötési folyamatát és a nyersanyag tisztaságát, célozva a fluortartalmú korrozív folyadékokat, a magas hőmérsékletű oxidáló oldószereket és a hosszú távú statikus tárolási munkakörülményeket. Az edény egyesíti a nagy szilárdságú, nyomásálló szénacél külső burkolatot és a varrat nélküli, nátrium-aktivált PTFE belső bélést, egyszerre valósítva meg a mechanikai merevséget és a teljes kémiai tehetetlenséget. A függőleges, a vízszintes és a kúpos alsó három szerkezettípus választható, a 100 literes kis laboratóriumi puffert lefedve egészen a 80 000 literes kültéri ipari térfogatig terjed, és világszerte széles körben alkalmazzák a magas korróziójú ipari gyártósorokon.

Teljes műszaki specifikációs táblázat

Működési elv

A korróziógátló tárolóedény kétrétegű szigetelési védelmi elvet alkalmaz, amely teherhordó külső rétegre és korróziógátló belső zárórétegre oszlik, hogy teljesen levágja a közepes korróziós utat:

1.Külső acélhéj csapágyréteg: A Q345R nyomástartó edény szénacél mechanikai támaszként, csapágytartály belső nyomásként, külső hatásként és kültéri szélterhelésként szolgál, garantálva a teljes tartálytest hosszú távú szerkezeti stabilitását.

2. PTFE inert zárófólia: A varrat nélküli integrált PTFE lap szorosan rögzítve van a tartály belső falához vákuumaktiváló beillesztési technológiával. A PTFE rendkívül stabil molekulaszerkezettel rendelkezik, szinte nincs kémiai reakciója semmilyen korrozív közeggel. Tartós szigetelő filmet képez a fémhéj és a tárolt folyadék között, megakadályozva, hogy sav, lúg, fluor oldószer érintkezzen az acélfelülettel, elkerülve a perforációt és a szivárgást.

3. Zárt zárt szerkezet: Minden aknában, fúvókában és karimában teljes PTFE bélés van látható fém holtszögek nélkül, megszünteti az apró korróziós hézagokat a csővezeték csatlakozási helyein, megoldja a szegmentált bélelt edények szivárgási rejtett veszélyeit hosszú távú statikus tárolás esetén.

Alapvető termék versenyelőnyök

· Ultra nagy korrózióállósági fokozat extrém médiához. Használjon importált, nagy sűrűségű, nagy molekulatömegű PTFE-lapot, amely stabil hidrogén-fluoriddal, aqua regiával, nagy koncentrációjú kromát oxidálófolyadékkal és fluorozott szerves oldószerekkel szemben, lefedi a legtöbb ultrakorrozív munkakörülményt, amelyeknél a PFA-permetezés és a PE-vel bélelt tartályok nem lehetnek.

· Integrált varrat nélküli bélés holtsarkok hegesztése nélkül A teljes tartály egyrészes vákuum-laminálási technológiája, csak apró V-típusú hegesztés az aknában, nagymértékben csökkenti a közepes szivárgás kockázatát a toldott béléstartályokhoz képest, és 30%-kal meghosszabbítja az élettartamot fluoros közeg tárolása mellett.

· Széles hőmérsékleti és nyomási alkalmazkodóképesség Folyamatos üzemi hőmérsékleti tartomány -190 ℃ ~ 260 ℃, stabilan alkalmazkodik enyhe negatív nyomású zárt tároláshoz, illékony, magas korróziós folyadékkal zárt készletezéshez, hőmérséklet-ingadozások esetén nincs hámlás a bélésen.

· Alacsony ioncsapadék nagy tisztaságú bélés Ultrasima belső bélésfelület, Ra ≤0,3 μm érdesség, nincs közepes tapadási maradék, megfelel a félvezető elektronikai vegyszerek és a nagy tisztaságú gyógyszeripari alapanyagok tárolására vonatkozó tisztasági követelményeknek.

· Többformájú, testreszabott, illeszkedő kialakítás Függőleges talajtípus, vízszintes nyeregtípus, kúpos alsó ürítési típus, három választható szerkezet, megfelelő beltéri műhely, kültéri vegyi park, automatikus adagoló gyártósor, különböző elrendezési igények.

· Teljes folyamat Szivárgásgátló minőségellenőrzés Minden kész korrózióálló tárolóedény átesik a teljes falra szkennelő szikrateszten a kiszállítás előtt, 1,2-szeres tervezett hidraulikus nyomástartó ellenőrzésen, nulla rejtett szivárgási kockázattal rendelkező gyári szállításon.

Fő ipari alkalmazási területek

Ez a kiváló minőségű korrózióálló tárolóedény olyan iparágakat céloz meg, ahol rendkívül agresszív nyersanyag-tárolási igények vannak, stabil szállítási rekordokkal Délkelet-Ázsiába, a Közel-Kelet fluorkémiai és félvezetőgyáraiba:

Fluorkémiai ipar: Fluorsav, fluorsó nyersanyag hosszú távú zárt tárolás

Félvezető elektronikai vegyszerek: nagy tisztaságú maratófolyadék, fluorozott reagens puffertartály

Lítium új energia: Erősen korróziós lítium-só elektrolit tartály

Finomkémiai Oxidációs Műhely: Krómozott, erős oxidálószer folyadéktároló állomás

Ritkaföldfém-kohászat: Savas kilúgozású, nagy korróziójú köztes tárolótartály

Gyógyszerészeti nagytisztaságú műhely: Fluor tartalmú orvosi oldószertároló

Környezeti veszélyes hulladékok kezelése: Tömény vegyes savas hulladék folyékony átmeneti tárolás

Üzemeltetési óvintézkedések

1. Közepes illeszkedési határ: Csak az olvadt alkálifém és a klór-trifluorid korrodálja a PTFE bélést, más korrozív folyadékok stabilan tárolhatók; ne fecskendezzen be ismeretlen kevert fluortartalmú közeget a tápközeg vizsgálati jelentése nélkül.

2. Hőmérséklet-szabályozási követelmény: Kerülje a gyors hideg és meleg hőmérséklet váltakozást rövid időn belül, a hőmérséklet emelkedésének/esésének sebessége nem haladhatja meg a 15 ℃/órát, hogy megakadályozza a bélés hőtágulási leválását.

3. Nyomásos működési határ: Szigorúan tiltsa a túl negatív nyomású szivattyúzást, a megengedett legnagyobb vákuumfok -0,07 MPa, a szállítás után ne módosítsa a tartály héját hegesztéssel.

4. Be- és kirakodási korlátozás: Ne használjon éles fémcsöveket, vasrudakat a belső PTFE bélés ütközésére az adagolás és a kisütés során, elkerülje a karcolásos sérüléseket.

5. Közepes folyadékszint határértéke: A folyadék tárolási magassága nem haladhatja meg a tartály teljes térfogatának 90%-át, tartalék biztonságos tágulási hely a hőmérséklet-változáshoz.

6. Tiltott adalékok: Ne adjon a tartályba nagy keménységű kemény szilárd részecskéket, mert a hosszú távú súrlódás megviseli a PTFE bélés felületét.

Szabványos karbantartási útmutató

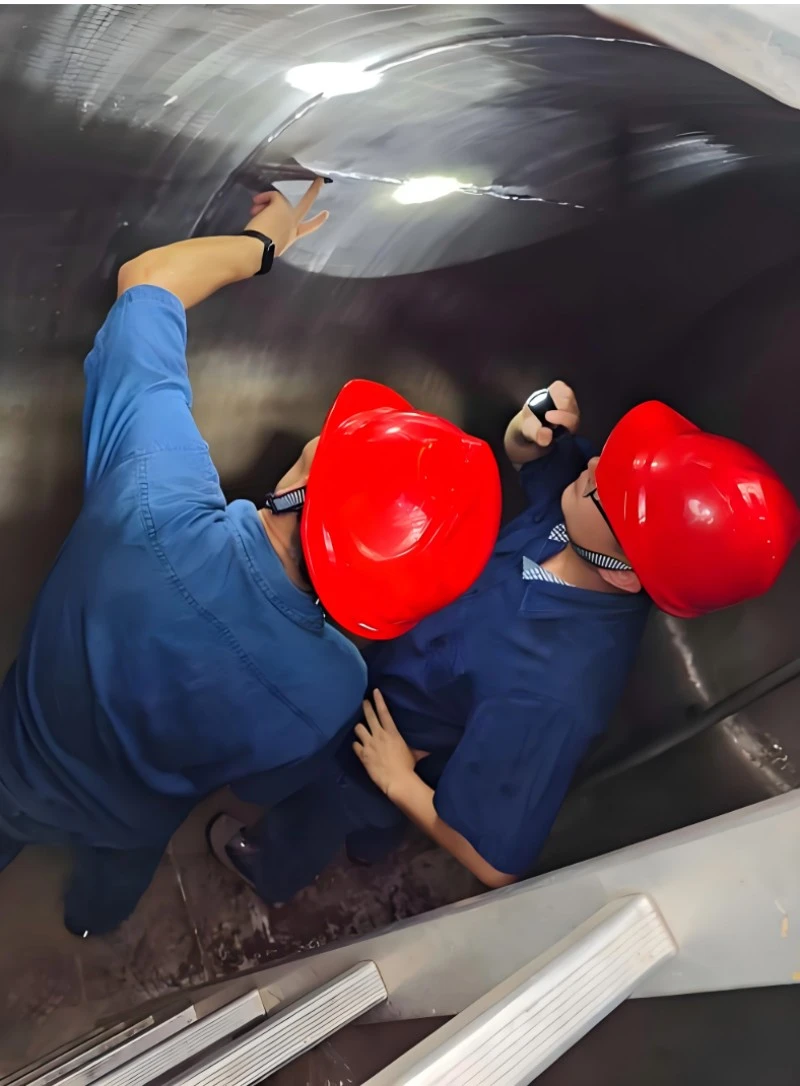

· Bélés rendszeres ellenőrzése: Végezzen 6 havonta teljes falú, 10 KV-os szikraszivárgás-észlelést, összpontosítson az akna, a fúvóka és az alsó hegesztési pozíciókra, hogy időben megtalálja az apró sérüléseket.

· Rendszeres tartálytisztítás: Közepes ürítés után kompatibilis semleges oldószerrel tisztítsa meg a belső falmaradványokat, tiltsa meg az acél drótkefét és a kemény kaparós tisztítást.

· A karima tömítésének karbantartása: Negyedévente ellenőrizze az összes karima PTFE tömítését, cserélje ki az elöregedett deformált tömítéseket, hogy elkerülje a folyadék szivárgását a csatlakozó részeken.

· Hőmérsékletfigyelés: A tárolóközeg hőmérsékletének napi rögzítése, a hosszú távú 200 ℃ feletti folyamatos működés lerövidíti a bélés élettartamát.

· Külső héj védelem: permetezzen rozsdagátló festéket a külső szénacél héjra 2 évente kültéren elhelyezett edényeknél, megakadályozza a héj rozsda behatolását.

· Pótalkatrész-kezelés: Tárolja a megfelelő PTFE-bevonatú tömítéseket és fúvókákat a raktárban, a sérült tartozékokat időben cserélje ki a normál fém alkatrészek helyett.

GYIK

1. kérdés: Tárolhat-e ez a PTFE-vel bélelt korrózióálló tárolóedény nagy koncentrációjú fluorsavat hosszú távon?

V: Igen, az 5 mm vastag beépített varrat nélküli PTFE bélés hosszú évekig képes stabilan tárolni a HF közeget anélkül, hogy szivárogna.

2. kérdés: Rendelkezésre áll a kúpos alsó tartály a korrozív folyadék automatikus teljes kiürítéséhez?

V: Támogatjuk a testreszabott kúpos fenékszerkezetet, a hozzáillő PTFE bélésű nyomószelepet a teljes folyadékürítéshez.

Q3: Mekkora a maximális negatív nyomás, amelyet a korrózióálló edény elviselhet az illékony folyadékok tárolása során?

V: Stabil működés -0,07 MPa mikro negatív nyomás alatt, ne használja mélyebb vákuum környezetben.

4. kérdés: Tud-e közepes kompatibilitási tesztjelentést adni a tömeges megrendelés elrendezése előtt?

V: Ingyenes közepes korrózióelemzés és tesztadatok támogatása fluorokémiai és félvezető kliensek számára.
