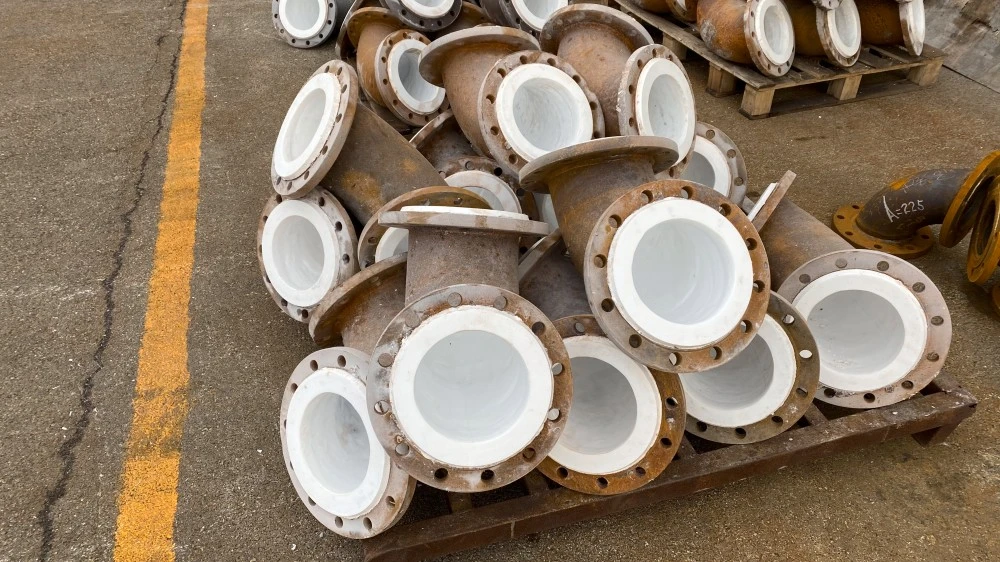

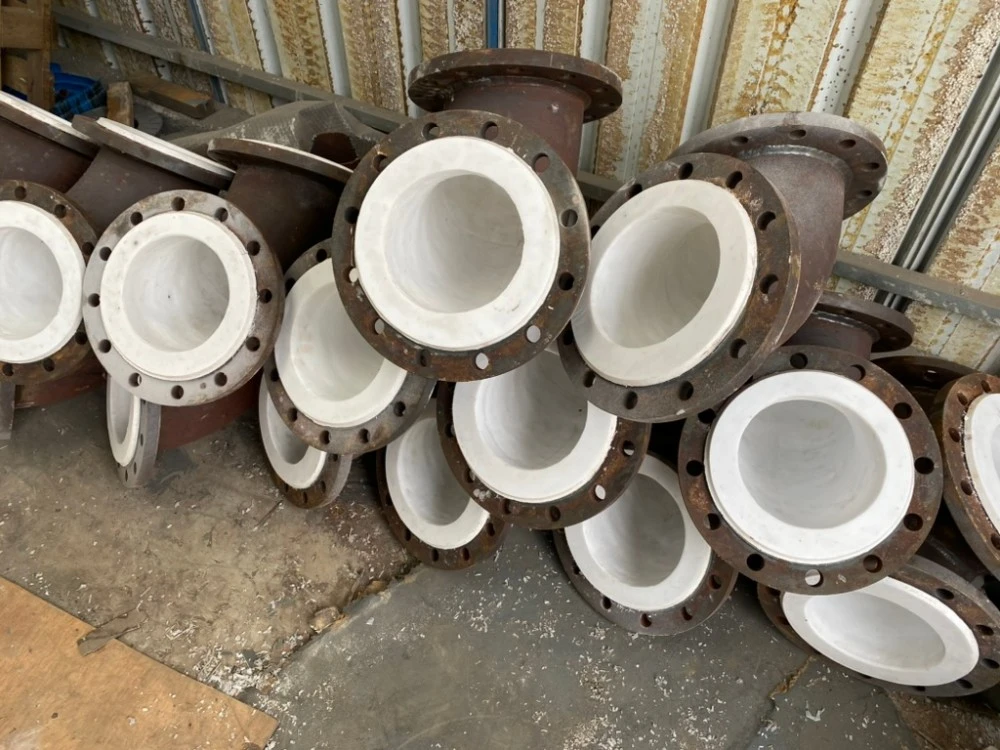

PTFE bélésű ipari technológiai csőkönyök

A Zhuoyan, a kínai professzionális gyártó PTFE-bevonatú ipari technológiai csőkönyököket kínál a korrózióálló irányátmeneteket igénylő csővezetékrendszerekhez. Ezek a szerelvények az acél házat – amely szénacél vagy rozsdamentes acél változatban kapható – PTFE belső béléssel kombinálják. Az acél héj mechanikai szilárdságot és nyomásállóságot biztosít, míg a PTFE bélés véd az agresszív technológiai közegek kémiai támadásától.

Műszaki előírások

Mi az a PTFE-vel bélelt ipari technológiai csőkönyök?

A PTFE-vel bélelt csőkönyök egy csőszerelvény, amelyet a csőrendszerben az áramlás irányának megváltoztatására használnak, és az acél könyöktest belső felületére politetrafluor-etilén (PTFE) bélést alkalmaznak. A PTFE réteg gátként szolgál a szállított folyadék és a fém ház között, megakadályozva az acél hordozó korrózióját. A könyököt úgy állítják elő, hogy egy acél könyökhéjat PTFE-anyaggal bélelnek olyan eljárásokkal, mint a préselés, az izosztatikus fröccsöntés vagy a transzferöntés. A szabványos konfigurációk 45 fokos és 90 fokos könyököket tartalmaznak, DN25 (1 hüvelyk) és DN600 (24 hüvelyk) közötti méretekkel.

Alkalmazások

A Zhuoyan PTFE bélésű ipari technológiai csőkönyököket olyan ipari folyamatokban alkalmazzák, amelyek korrózióálló csöveket igényelnek az agresszív folyadékszállításhoz. A konkrét alkalmazási területek a következők:

· Savak, lúgok és szerves oldószerek kezelésére szolgáló vegyi és petrolkémiai feldolgozó rendszerek

· Gyógyszergyártás, ahol megkövetelik a termék tisztaságát és korrózióállóságát

· Energiatermelő létesítmények, beleértve a füstgáz-kéntelenítő (FGD) rendszereket

· Környezetmérnöki alkalmazások, például szennyvízkezelés és kipufogógáz-kezelés

· Élelmiszer- és italfeldolgozás, ahol a tapadásmentes, inert felület megakadályozza a szennyeződést

Előnyök

1. Korrózióállóság: A PTFE bélés ellenáll a legtöbb kémiai közegnek, kivéve az olvadt alkálifémeket, az elemi fluort és bizonyos aromás szénhidrogéneket. Ezáltal a könyök alkalmas erős savak, lúgok és szerves oldószerek kezelésére széles koncentráció-tartományban.

2. Hőmérséklet tartomány: A PTFE-bevonatú könyökök tipikus üzemi hőmérséklet-tartománya -180°C és +160°C között van, de a fajlagos üzemi hőmérséklet a PTFE minősége és az üzemi feltételek alapján határozható meg.

3. Nyomásteljesítmény: Az üzemi hőmérsékleti tartományon belül a PTFE bélésű könyökök akár 3,0-4,0 MPa üzemi nyomást is kibírnak. Az acél ház mechanikai szilárdságot biztosít a rendszer nyomásának fenntartásához, míg a bélés véd a korróziótól.

4. Tapadásmentes felület: A PTFE belső felület alacsony súrlódási együtthatót biztosít, csökkenti az áramlási ellenállást és megakadályozza a közeg tapadását a cső falához.

Karbantartás és szempontok

A PTFE bélésű termékek kezelési és karbantartási követelményekben különböznek a béleletlen acéltermékektől. A következő szempontok érvényesek a Zhuoyan PTFE bélésű könyökeire:

Kezelés és tárolás– A PTFE bélésű termékeket zárt helyen, hűvös, száraz körülmények között kell tárolni. A peremfelületeket védő záródeszkáknak a helyükön kell maradniuk egészen a beépítés előtt. Szállítás közben semmit sem szabad a furat belsejébe helyezni, hogy segítse a mozgást, mert ez károsíthatja a bélést.

Telepítés– Hegesztést, keményforrasztást, forrasztást vagy lángvágást nem szabad bélelt termékeken végezni, mivel ezek a folyamatok károsíthatják a bélést és mérgező gázokat termelhetnek. A karimás csavarokat nyomatékkulccsal, átlósan ellentétes sorrendben kell meghúzni, az újrahúzás javasolt 24 óra üzembe helyezés után, majd ezt követően évente.

Szellőzőnyílások– A legtöbb PTFE bélésű termék szellőzőnyílásokkal van felszerelve (általában 3-5 mm átmérőjű), amelyek két célt szolgálnak: lehetővé teszik az átszivárgott gázok távozását, hogy megakadályozzák a bélés összeomlását, és a bélés meghibásodásának korai jelzése. Ezeket a szellőzőnyílásokat nem szabad festékkel vagy más anyagokkal elzárni. Ha bármilyen termék szivárog a szellőzőnyílásokon, azonnal el kell távolítani a használatból.

Tömítések– Általában nincs szükség tömítésekre, ha PTFE bélelt elemeket hasonló termékekhez csatlakoztat. Különböző anyagokhoz, például üveghez, kerámiához vagy egzotikus fémekhez való csatlakoztatáskor PTFE borítéktömítés vagy hasonló eszköz ajánlott.

Szállítás és csomagolás

A Zhuoyan PTFE-bevonatú csőkönyökei csomagolva biztosítják a PTFE bélés védelmét a szállítás és tárolás során. A véglemezek védik a karimás felületeket, a csomagolóanyagok a beépítés előtt a helyükön maradnak. A termékeket jellemzően fa ládákba csomagolják.

GYIK

Q1: Mi a maximális üzemi hőmérséklet a Zhuoyan PTFE bélésű könyököknél?

A1:A szabványos PTFE-bevonatú könyök -180°C és +160°C között működik. A tényleges hőmérsékleti határértékek a PTFE minőségétől, a nyomásviszonyoktól és a szállított közeg kémiai tulajdonságaitól függenek.

Q2: PTFE bélésű könyökök használhatók vákuum alatt?

A2:Igen. A Zhuoyan PTFE-bevonatú könyökök vákuum körülmények között, a megadott hőmérsékleti tartományon belül használhatók.

Q3: Milyen vegyszereknek ellenállnak a PTFE bélésű könyökök?

A3:A PTFE ellenáll a legtöbb kémiai közegnek, beleértve az erős savakat, erős lúgokat és szerves oldószereket. Az anyag nem alkalmas olvadt alkálifémekhez, elemi fluorhoz vagy bizonyos aromás szénhidrogénekhez.

Q4: Szükségesek tömítések a PTFE bélésű könyökök felszereléséhez?

A4:Általában nincs szükség tömítésekre, ha a PTFE bélelt elemeket hasonló PTFE bélelt termékekhez csatlakoztatja. Különböző anyagokhoz való csatlakoztatás esetén PTFE buroktömítés vagy azzal egyenértékű tömítés javasolt.
