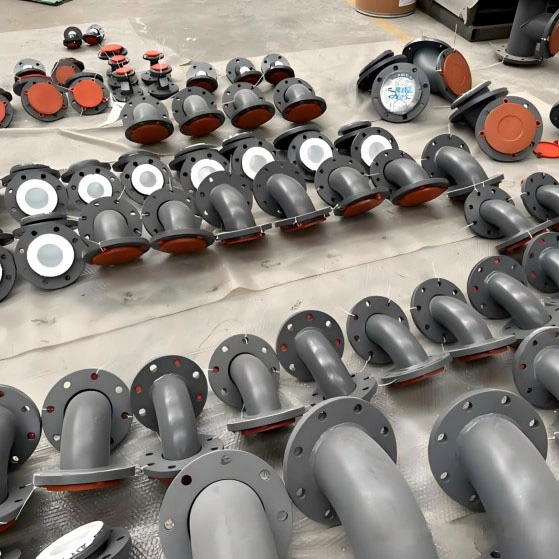

PTFE bélésű vegyi csővezeték könyök

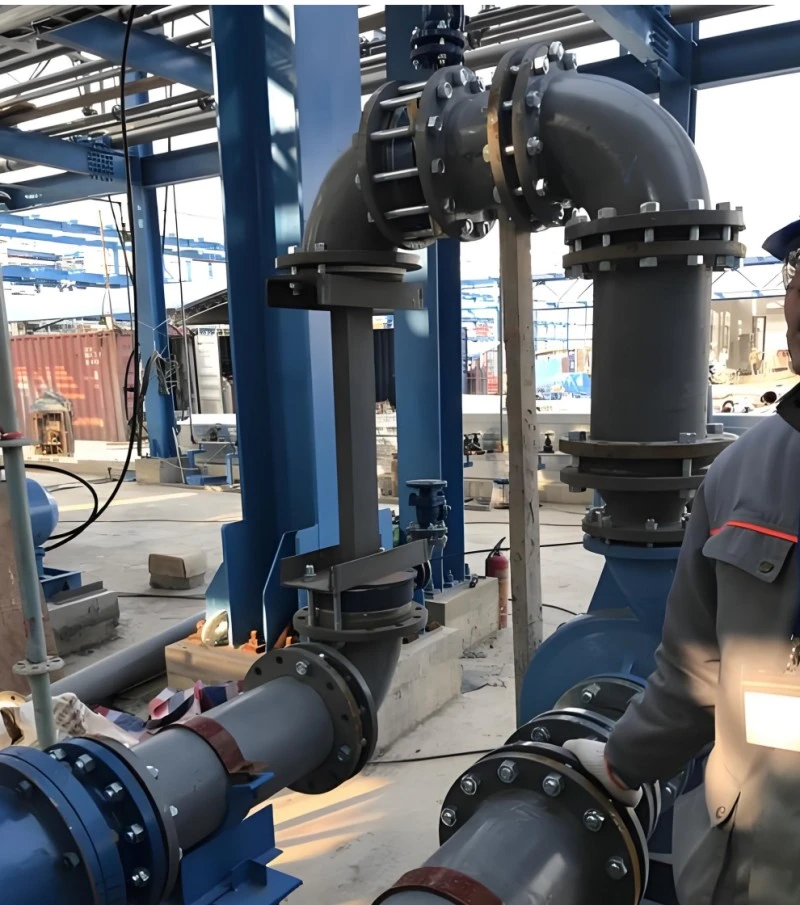

A Zhuoyan, egy professzionális kínai gyártó által kínált PTFE bélésű vegyi csővezeték könyök nélkülözhetetlen mag szerelvény a korróziógátló vegyi csőrendszerben. A korrozív folyadékszállító vezetékekben az áramlási irány változása a könyököknél történik; A sav-, lúg- és fluortartalmú közegekkel végzett nagysebességű súrolás a hajlítási pozíciókat a teljes csővezeték legsebezhetőbb meghibásodási pontjává teszi. A közönséges szénacél könyök gyorsan eróziót szenved; az egyszerű permetezett szerelvényeken közepes dörzsölés mellett könnyen lehúzható a bevonat. Kompozit könyökünk a nagy szilárdságú karbonacél külső testet és a zökkenőmentes, teljes fedésű PTFE belső bélést ötvözi, speciálisan megoldva a súrlódás-korrózió kockázatát a kanyarokban. Közvetlenül illeszthető PTFE bélésű egyenes csövekkel, pólókkal és szűkítőkkel, széles körben alkalmazva a tengerentúli vegyipari parkok zárt korrozív-közepes szállítósoraiban.

Mi az a PTFE-vel bélelt vegyi csővezeték könyök

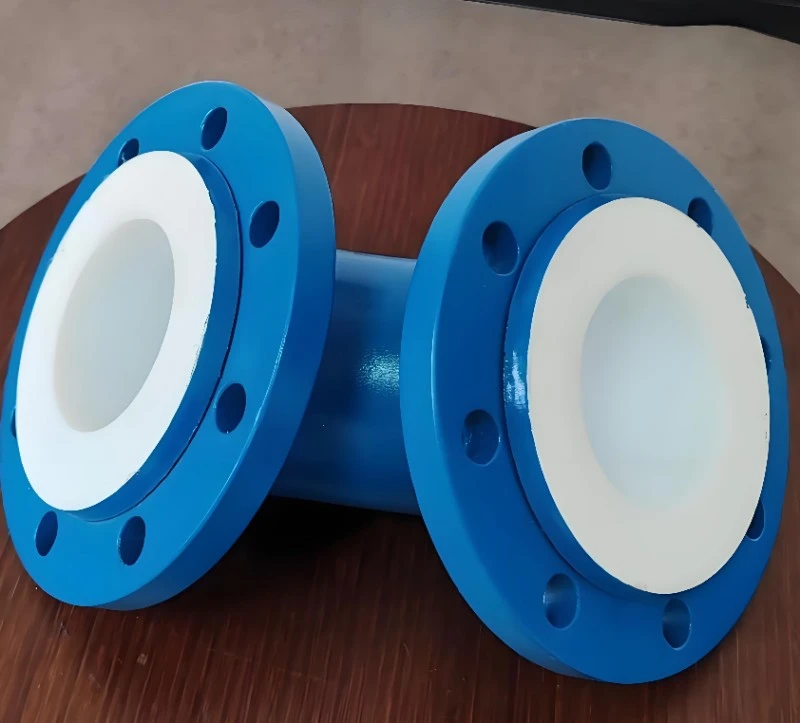

A PTFE Lined Chemical Pipeline Elbow egy speciális korróziógátló csőhajlított szerelvény, amely szénacél könyöktestből és varrat nélküli vákuum-laminált PTFE belső bélésből áll. Fő funkciója a folyadék áramlási irányának megváltoztatása a vegyszerszállító csővezetéken belül. Az egyenes csővezetékszakaszoktól eltérően a könyök belső hajlító felülete folyamatos, nagy sebességű, közepes súrolást visel. Termékünk 100%-os teljes PTFE-fedettséget ér el a hajlítóíven, a belső furatokon és a karima tömítőfelületén, szabad fémfelület nélkül. Több hajlítási szögben kapható a különböző csővezeték-elhelyezési követelményekhez. A passzív csőszerelvényhez tartozik, nem reagáltatásra, tárolásra vagy leválasztásra, csak zárt szállítóhurokban közepes elterelésre szolgál, és HG20536 korróziógátló karimákon keresztül csatlakozik más bélelt csőelemekhez.

Teljes műszaki specifikációs táblázat

Alapvető jellemzők

1. Teljes ívű varrat nélküli bélés áramlási súrlódás ellen A teljes hajlítási ív beépített PTFE burkolatot kap, nincs hegesztési varrat az áramlási forgási pozícióban, hatékonyan ellenáll a nagy sebességű korrozív folyadék folyamatos súrlódásának, nagymértékben meghosszabbítja a csőhálózat legsérülékenyebb helyzetének élettartamát.

2. Nulla holtszögű karima beépített burkolata A belső furat és a karima tömítőfelülete folyamatosan PTFE-vel van bevonva, kiküszöbölve a réskorrózió kockázatát a karimás csatlakozásnál, elkerülve a közepes szivárgást a bélés és az acélmátrix között.

3. Több szögben rugalmas választás összetett elrendezéshez 45°, 90°, 180° három fő irányszöget biztosít, kielégíti a bonyolult műhelyi csővezeték-esztergálást, a bypass és az U-hurok elrendezését, csökkenti a helyszíni másodlagos módosítási munkát.

4. Nagy szilárdságú szén-acél mátrix A kovácsolt szénacél könyöktest viseli a rendszer nyomását és a külső mechanikai hatásokat, elkerüli a deformációt a csővezeték hőtágulása és összehúzódása során.

5. Tökéletes cserélhetőség teljes sorozatú bélelt csővezetékekkel Az egységes HG20536 korróziógátló karima mérete, felcserélhetően összeszerelhető Zhuoyan bélelt egyenes csővel, pólóval, szűkítővel és fő folyamatberendezéssel.

6. Kompakt előregyártott szerkezet A kész könyök a gyárban teljesen előbélelt, nincs szükség helyszíni bélelési műveletre, lerövidíti a vegyi üzem csővezetékeinek beépítési ciklusát.

Üzemeltetési óvintézkedések

1. Közepes alkalmazkodóképesség: Bár ellenáll a legtöbb korrozív folyadéknak, az olvadt alkálifém és a klór-trifluorid károsítja a PTFE bélést; ne jelentkezzen ilyen médiára. Bővítse a 3 mm vastag bélést, ha a folyadék hidrogén-fluoridot tartalmaz és erős súroló hatást fejt ki.

2. Áramlási sebesség korlátozás: Kerülje a hosszú távú túlzottan nagy áramlási sebességet; A túl gyors folyadék felgyorsítja a fizikai kopást a belső hajlított ívű bélésfelületen.

3. Beépítési védelem: védje a karima PTFE tömítőfelületét emelés és szerelés során; megakadályozza a vashuzal, éles szerszám okozta karcolódást.

4. Hőtágulási megfontolások: Tartsa fenn a megfelelő csővezeték eltolási határt, tiltsa meg a nyers erővel történő húzókönyökkel történő erőltetett összeszerelést, hogy kompenzálja a telepítési pozíció eltérését.

5. Nyomáskorlátozás: szigorúan a névleges nyomás-hőmérséklet tartományon belül működjön; A túlnyomás a bélés szétválásának rejtett veszélyét okozza.

6. Hegesztési tilalom: Soha ne végezzen helyszíni hegesztést vagy vágást a könyöktesten, mert a magas hőmérséklet rontja a belső PTFE bélés kötési teljesítményét.

Csomagolás és globális szállítás

1. Belső védelem: Minden könyök belső üreget tisztára fújnak; A karima tömítőfelületeit külön-külön PTFE karcolásgátló védőkupak fedi, hogy megakadályozza a bélés sérülését a szállítás során.

2. Külső csomagolás: A kis méretű könyökök elválasztott kartoncsomagolást alkalmaznak; A nagy méretű DN200-DN500 könyökök testreszabott fa ládával vannak rögzítve ütésálló töltőanyaggal, elkerülve a kölcsönös ütközést.

3. Konténerbetöltés: A könyököket párnatömbök választják el egymástól, megakadályozzák az extrudálást és a szerelvények közötti súrlódást tengeri-szárazföldi vegyes szállításnál.

4. Rendelkezésre álló szállítási kikötők: Qingdao, Sanghaj, Tiencsin.

5. Teljes vámkezelési dokumentumok: Kereskedelmi számla, csomagolási lista, gyári ellenőrzési vizsgálati jegyzőkönyv, CE alátámasztó dokumentumok együtt szállíthatók.

GYIK

1. kérdés: Elviseli-e ez a PTFE-vel bélelt vegyi csőkönyök a hidrogén-fluorsav-tartalmú folyadék hosszú távú súrlódását?

V: A HF-tartalmú súrolóközeghez válasszon 3 mm-es vastagított béléses változatot, hogy megbízható szolgáltatást nyújtson.

2. kérdés: Kaphatunk 180 fokos U-kanyarban bélelt könyököt a csővezeték hurok elrendezéséhez?

V: Igen, a 45°, 90°, 180° hajlítási szögek mind testreszabhatók a csővezeték rajza szerint.

3. kérdés: Megengedett-e a helyszínen vágás vagy hegesztés módosítása a telepített könyöknél?

V: A helyszíni vágás és hegesztés szigorúan tilos; a magas hőmérséklet károsítja a belső PTFE bélés kötőréteget.

4. kérdés: Ez a könyök közvetlenül csatlakoztatható a PTFE bélésű egyenes csőhöz?

V: Egységes HG20536 korróziógátló karima szabványt alkalmaz, közvetlen összeszerelést teljes sorozatú fluor bélelt csővezetékekkel.

5. kérdés: Milyen tömítést kell illeszteni a PTFE-vel bélelt vegyi csővezeték könyökkarimához?

V: Támogató PTFE tömítést kell használni; közönséges gumi vagy fém tömítések használata nem ajánlott.

6. kérdés: Mi a jótállási politika a bélelt könyökszerelvényekre?

V: A szénacél könyöktestre 10 év szerkezeti garancia vonatkozik; PTFE bélés 5 év garancia, kizárja a karcolásokat és a beszerelés okozta mesterséges sérüléseket.
