PTFE-vel bélelt vegyi közegű transzfer könyök

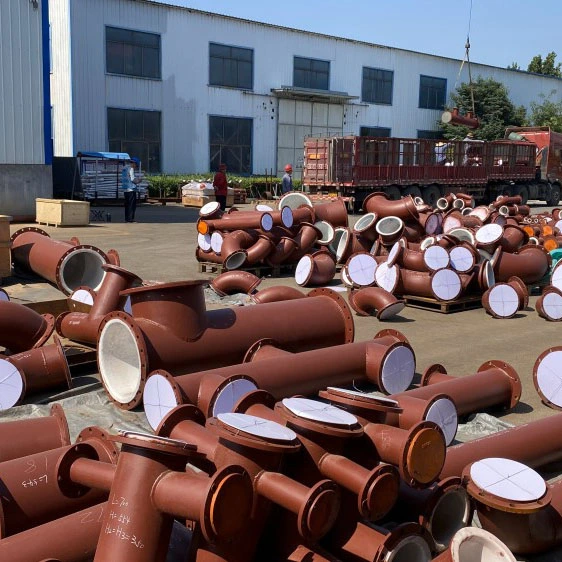

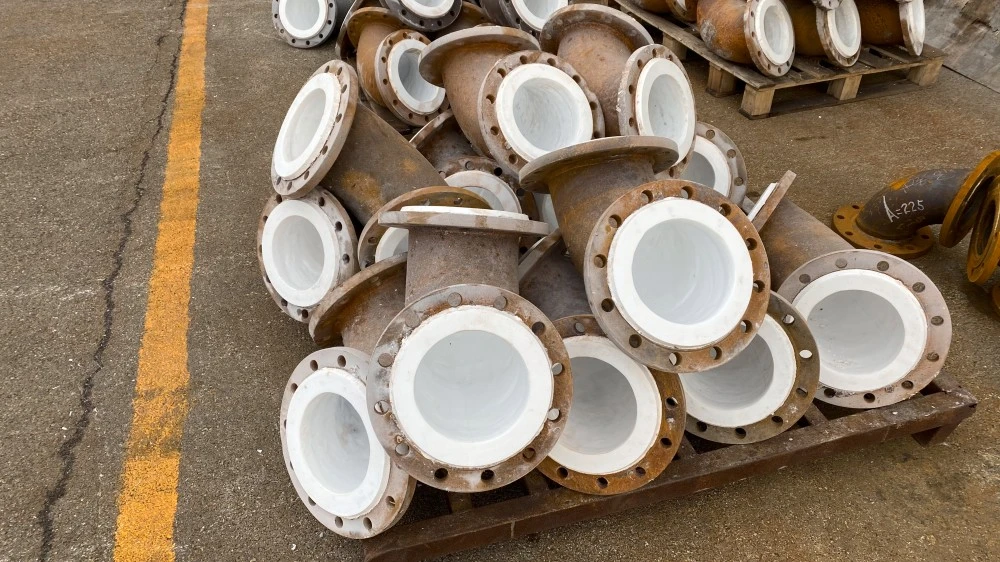

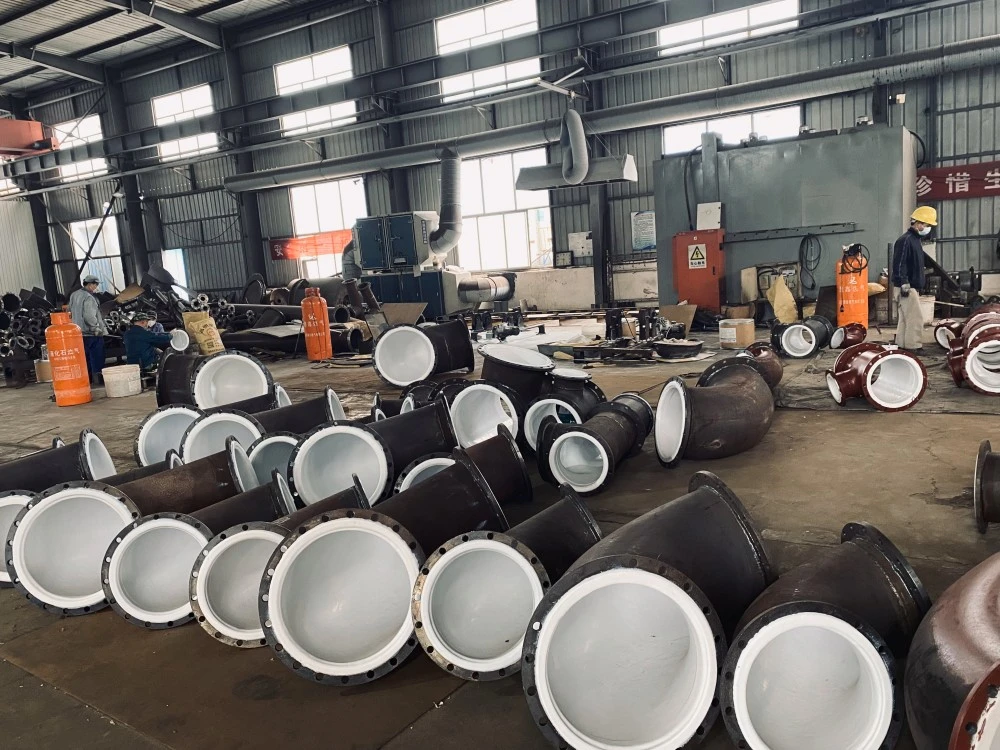

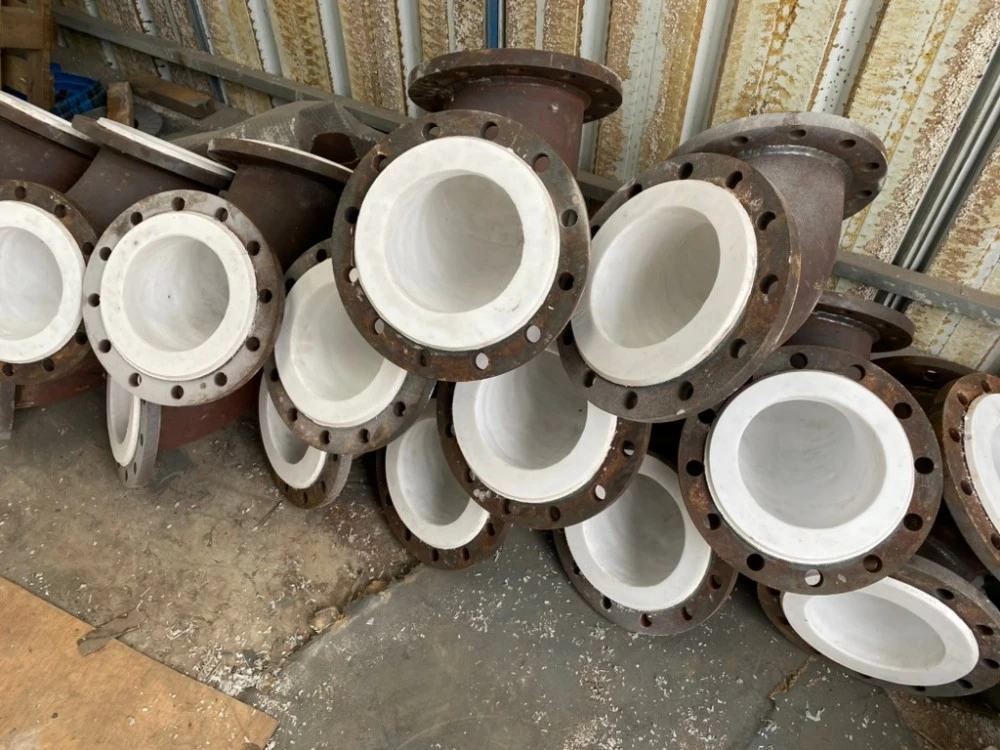

A kínai Zhuoyan által kínált PTFE-bevonatú vegyi közegátadó könyök egy speciális csőszerelvény, amelyet a korrozív szolgáltató csővezetékek áramlási irányának megváltoztatására terveztek. A Zhuoyan által gyártott termék fém külső burkolattal rendelkezik – jellemzően szénacél vagy rozsdamentes acél –, és politetrafluor-etilén (PTFE) bélés van a belső felülethez ragasztva. Ez az összetett szerkezet lehetővé teszi, hogy a könyök ellenálljon a belső nyomásnak és a mechanikai igénybevételnek, miközben megakadályozza, hogy a technológiai közeg érintkezzen a fémhordozóval. A PTFE bélés gátat képez a vegyi támadások ellen, így a könyök alkalmas savak, lúgok, szerves oldószerek és egyéb korrozív folyadékok szállítására.

A termék szabványos szögekben, köztük 45°-ban és 90°-ban kapható, DN15-től DN600-ig terjedő méretben. A csatlakozási módok közé tartoznak az ANSI B16.5, DIN vagy JIS szabványok szerinti karimás végek, a méretkövetelményektől függően rögzített és laza karimás konfigurációkkal is.

Műszaki előírás

Előnyök

Korrózióállóság:A PTFE bélés a legtöbb vegyszernek ellenáll, kivéve az olvadt alkálifémeket, az elemi fluort és a klór-trifluoridokat. Ez alkalmassá teszi a könyököt agresszív közegek kezelésére, beleértve a kénsavat, sósavat, salétromsavat, nátrium-hidroxidot és különféle szerves oldószereket.

Széles üzemi hőmérséklet tartomány:A PTFE-bevonatú könyökök stabil teljesítményt tartanak fenn -29°C és +200°C között, egyes kialakítások pedig akár 260°C-os működést is támogatnak. Ez a hőstabilitás lehetővé teszi mind a magas hőmérsékletű vegyi eljárásokban, mind az alacsony hőmérsékletű tárolási alkalmazásokban.

Alacsony súrlódású és tapadásmentes tulajdonságok:A PTFE bélés alacsony súrlódási együtthatóval rendelkezik, amely csökkenti a nyomásesést és az energiafogyasztást a folyadékszállítás során. A tapadásmentes felület megakadályozza a szilárd részecskék tapadását és a lerakódások felhalmozódását, minimalizálja az áramlási korlátozások kockázatát és egyszerűsíti a karbantartást

Nyomás és vákuum képesség:A fém külső héj PN10-től PN16-ig terjedő nyomásértékeket biztosít (150-300 osztály), a PTFE bélés pedig támogatja a vákuum szolgáltatást 150°C-ig. Ez a képesség alkalmazkodik a vegyi feldolgozás során felmerülő különféle működési feltételekhez.

A termék tisztaságának fenntartása:Az inert PTFE bélés nem szivárog ki szennyeződéseket a technológiai közegbe, így a könyököt alkalmas gyógyszerészeti, élelmiszeripari és nagy tisztaságú vegyi alkalmazásokhoz, ahol a termék integritása kritikus.

Működési elv

A PTFE-vel bélelt kémiai közegátvivő könyök azon az elven működik, hogy a fémház mechanikai szilárdságát a fluorpolimer bélés kémiai tehetetlenségével kombinálja. Szerviz közben a korrozív közeg átfolyik a PTFE-bevonatú belső térben, ahol a polimer tapadásmentes és vegyszerálló tulajdonságai megakadályozzák a lebomlást vagy a szennyeződést. A szénacélból vagy rozsdamentes acélból készült fém külső héj szerkezeti integritást biztosít, hogy ellenálljon a rendszer nyomásának és mechanikai terheléseinek.

A PTFE bélést olyan eljárásokkal állítják elő, mint a préselés, az izosztatikus fröccsöntés vagy a hengeres extrudálás az egyenletes vastagság és sűrűség elérése érdekében. Nagyobb átmérőjű könyököknél (400NB-től 600NB-ig) kétrészes konstrukció alkalmazható, míg a kisebb méretek egy darabból készülnek. A bélés vastagságát úgy tervezték, hogy alkalmazkodjon a hőtáguláshoz és -összehúzódáshoz, speciális HD (nagy sűrűségű) bélések állnak rendelkezésre a nagy folyadéksúrlódást vagy meghosszabbított élettartamot igénylő alkalmazásokhoz. A bélés és a fémhéj közötti interfész figyelembe veszi a különböző hőtágulást, megőrzi a tömítés integritását az üzemi hőmérsékleti tartományban.

Kiválasztási útmutató

A Zhuoyan PTFE-vel bélelt kémiai közegátvivő könyök kiválasztásakor vegye figyelembe a következő tényezőket:

1. Üzemi hőmérséklet és nyomás:Értékelje rendszere folyamatos és csúcshőmérséklet-/nyomásviszonyait. A szabványos PTFE bélések 200°C-ig támogatják a szolgáltatást, kiterjesztett hőmérsékleti tartományokhoz szűz PTFE konfigurációkkal. Ellenőrizze, hogy a kiválasztott nyomásérték (PN10, PN16, 150. osztály vagy 300. osztály) megfelel-e a rendszerkövetelményeknek.

2. Kémiai kompatibilitás:A PTFE ellenáll a legtöbb vegyi anyag támadásainak, de ellenőrizze a kompatibilitást az adott közeggel. Vegye figyelembe, hogy a PTFE nem alkalmas olvadt alkálifémekhez, elemi fluorhoz vagy klór-trifluoridokhoz. A statikus töltés felhalmozódásával járó alkalmazásoknál fontolja meg az antisztatikus PTFE bélést (térfogat-ellenállás ≤ 10⁸ Ω·cm).

3. Könyökszög és méret:Válassza ki a hajlítási szöget (45° az enyhébb áramlási átmenetekhez, 90° a szűk elvezetéshez) a csőelrendezés és az áramlási jellemzők alapján. Válassza ki a csővezeték átmérőjének megfelelő névleges furatméretet. A DN400 és DN600 közötti méreteknél a kétrészes könyökszerkezet alapfelszereltség.

4. Csatlakozási követelmények:Adja meg a karima szabványát (ANSI, DIN vagy JIS), a nyomásosztályt és a karima konfigurációját (rögzített/laza). A megfelelő felszereléshez ellenőrizze a csavar furatmintáját és a homlokzati méreteket.

5. Alkalmazási környezet: Kültéri vagy korrozív légköri expozíció esetén válassza ki a megfelelő külső bevonatot, vagy fontolja meg a rozsdamentes acél házat. Nagy tisztaságú alkalmazásoknál (gyógyszerészeti, élelmiszeripari) ellenőrizze, hogy a PTFE minőség megfelel-e a vonatkozó megfelelőségi követelményeknek.

Szállítás és csomagolás

A Zhuoyan PTFE-vel bélelt kémiai közeg-átvivő könyökök csomagolása biztosítja a termék integritását szállítás és tárolás során:

Csomagolás:Minden könyök külön-külön védve van végsapkákkal vagy rétegelt lemez burkolatokkal, hogy megakadályozzák a karima felületeinek és a bélés felületeinek károsodását. A karimás csatlakozások védőburkolatokkal vannak rögzítve. Nagyobb méretek esetén fa ládákat vagy raklapokat használnak a szerkezeti alátámasztásra a szállítás során.

Szállítás:A termékek szállítása tengeri, légi vagy szárazföldi szállítással történik az ügyfél igényei szerint. A szabványos exportcsomagolás megfelel a nemzetközi szállítási előírásoknak. Minden szállítmány csomagolási listákat, minőségi tanúsítványokat és ellenőrzési jelentéseket tartalmaz.

GYIK

Q1: Milyen vegyszereknek tudnak ellenállni a PTFE-vel bélelt könyökök?

A1:A PTFE a legtöbb vegyszernek ellenáll, kivéve az olvadt alkálifémeket, az elemi fluort és a klór-trifluoridokat. A bélés alkalmas erős savak, lúgok, szerves oldószerek és oxidálószerek kezelésére.

Q2: Mi a normál üzemi hőmérséklet-tartomány?

A2:A normál üzemi hőmérséklet tartomány -29°C és +200°C között van. Egyes konfigurációk 260°C-ig támogatják a szolgáltatást. A speciális hőmérsékleti követelményekkel kapcsolatban forduljon Zhuoyan céghez.

Q3: Milyen méretek kaphatók?

A3:A Zhuoyan PTFE bélésű könyökök DN15-től DN600-ig (1"-től 24"-ig) 45°-os és 90°-os szögben is elérhetők.

Q4: Mi a tipikus bélésvastagság?

A4: A bélés vastagsága méretenként változik, a szabványos vastagság 3 mm és 7 mm között van. A fokozott tartósságot igénylő alkalmazásokhoz HD (nagy sűrűségű) bélések állnak rendelkezésre.
