PTFE bélésű saválló vegyszeres póló

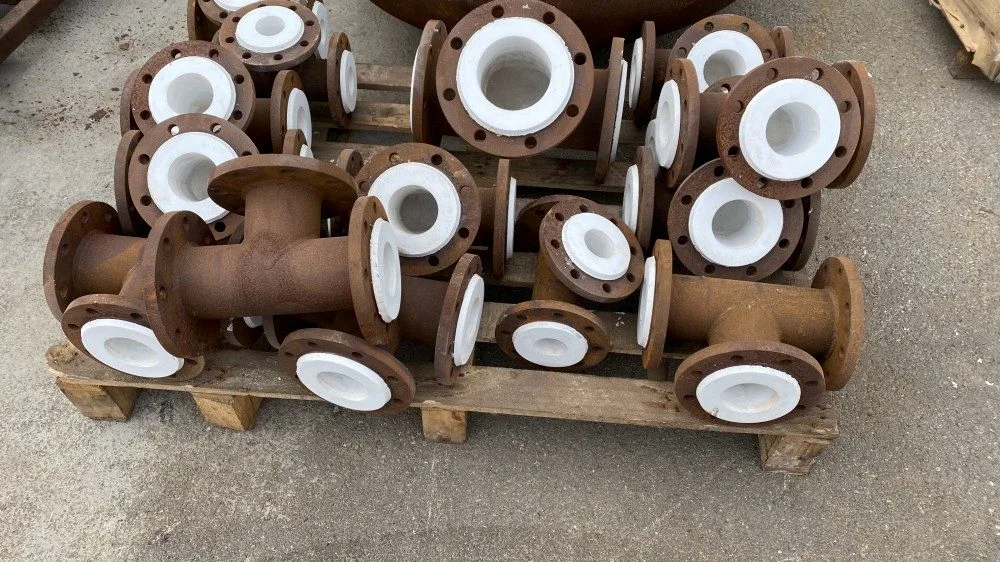

A Zhuoyan PTFE bélésű saválló vegyi póló egy csőszerelvény, amelyet az ipari csővezetékrendszerek vegyszerállóságára terveztek. A termék fém külső héjjal és belső PTFE béléssel kombinálva, kihasználva az acél mechanikai szilárdságát és a PTFE kémiai tehetetlenségét. A tee szerkezet tartalmaz egy főcsövet és egy elágazó csövet, amelyek "T" alakot alkotnak, lehetővé téve a folyadék eltérítését vagy konvergenciáját a csőhálózatokban. Ez a béléstechnológia megakadályozza a közvetlen érintkezést a korrozív közeg és a fémhordozó között, csökkentve a korrózió által kiváltott szivárgás kockázatát és meghosszabbítja az élettartamot. A Zhuoyan PTFE bélelt pólók a bélés sűrűségére és vastagságára való tekintettel készülnek, hogy megfeleljenek az ipari követelményeknek.

Mi az a PTFE linedacid rezisztens vegyi póló?

A PTFE-vel bélelt saválló vegyi póló (más néven PTFE-vel bélelt T-darab vagy vegyi póló) egy csővezeték-alkatrész, amely egy fémtestből áll, amely belső felületén politetrafluor-etilénnel (PTFE) van bélelve. Csővezetékrendszerekben leágazó csatlakozásként szolgál, lehetővé téve az áramlás felosztását egy bemenetből két kimenetre, vagy két bemenetből egy kimenetre kombinálható. A PTFE bélés gátként működik a szállított folyadék és a fémhéj között, megvédve a csövet a vegyi hatásoktól. Ez a kialakítás különösen fontos agresszív vegyszerekkel, nagy tisztaságú közegekkel vagy magas hőmérséklettel kapcsolatos alkalmazásoknál, ahol a szabványos fémszerelvények korróziótól vagy szennyeződéstől szenvednének. A PTFE-vel bélelt saválló vegyszeres pólók egyenlő póló- és redukáló póló-konfigurációban kaphatók, és különféle méretben gyárthatók, hogy megfeleljenek a különböző csőátmérőknek.

Alkalmazások

A PTFE-vel bélelt saválló vegyszeres pólót olyan ipari csőrendszerekben használják, amelyek korrozív folyadékokat, nagy tisztaságú folyadékokat vagy szennyeződés-ellenőrzést igénylő közeget szállítanak.

A gyakori alkalmazási területek a következők:

· Vegyipar:Erős savak (kénsav, salétromsav, sósav), erős lúgok (nátrium-hidroxid, kálium-hidroxid), szerves oldószerek szállítása vegyipari üzemekben.

· Gyógyszeripar:Nagy tisztaságú reagensek és hatóanyagok szállítása, ahol a termék tisztaságát meg kell őrizni.

· Petrolkémia és olaj- és gázipar:Korrozív szénhidrogének, savanyú gázok és kémiai adalékok feldolgozása és szállítása.

· Vízkezelés:Korrozív kezelő vegyszerek, fehérítők és agresszív összetevőket tartalmazó szennyvíz kezelése.

· Élelmiszer feldolgozás:Savas vagy lúgos élelmiszer-összetevők és tisztítóoldatok átvitele, ahol a higiénia és a korrózióállóság szükséges.

· Félvezető ipar:Ultratiszta víz és nagy tisztaságú kémiai reagensek szállítása az elektronikai gyártásban.

A tipikus forgatókönyvek a következők:

· Savtranszfer vonalak:Tömény kénsav, salétromsav vagy sósav szállítása vegyi üzemekben.

· Lúgfeldolgozó rendszerek:Nátrium-hidroxid vagy kálium-hidroxid oldatok kezelése cellulóz- és papír-, textil- és vegyi feldolgozásban.

· Oldószer szállító rendszerek:Szerves oldószerek, például toluol, xilol és klórozott szénhidrogének szállítása, ahol a szénacél érzékeny lehet a támadásokra.

· Nagy tisztaságú vízrendszerek:Ionmentesített víz vagy ultratiszta víz elosztása gyógyszerészeti és félvezető létesítményekben a fémes szennyeződés megelőzése érdekében.

· Hulladékkezelő rendszerek:Korrozív szennyvíz és vegyi hulladékáramok kezelése környezetvédelmi tisztítótelepeken.

Működési elv és gyártási folyamat

Működési elv

A PTFE bélés kémiailag inert szigetelőrétegként működik a korrozív közeg és a fémhéj között. A PTFE (politetrafluor-etilén) egy szén-fluor kötés szerkezetű fluorpolimer, amely nagy kémiai stabilitást biztosít. Az anyag ellenáll a legtöbb savnak, lúgnak és szerves oldószernek, kivéve az olvadt alkálifémeket, az elemi fluort és bizonyos fluorozott vegyületeket emelt hőmérsékleten. Ez a tehetetlenség lehetővé teszi, hogy a póló agresszív közeget szállítson anélkül, hogy veszélyeztetné a fém külső héj integritását. A fém héj szerkezeti szilárdságot biztosít, hogy ellenálljon a rendszer nyomásának és mechanikai terheléseinek, míg a PTFE bélés biztosítja a kémiai kompatibilitást a technológiai közeggel.

Gyártási folyamatok

A PTFE bélésekhez két elsődleges gyártási módszert használnak:

1. Por alakú fröccsöntés (izosztatikus / kompressziós fröccsöntés)
A PTFE port a pólóforma üregébe töltik, és nagynyomású izosztatikus préselésnek vetik alá (általában 30 MPa körül), majd szinterezési eljárást követnek, hogy sűrű, egyenletes bélésréteget képezzenek. Ez az eljárás nagyobb béléssűrűséget és jobb teljesítményt eredményez.

2. Extrudálási (push) módszer
A PTFE port csőformába extrudálják, majd a fémcsőbe húzzák. Ezt a módszert elsősorban kisebb átmérőjű (DN100-ig) és alacsonyabb negatív nyomású alkalmazásokhoz használják.

A bélés kialakítását követően az összeszerelési folyamat magában foglalja a fémhéj alkatrészek hegesztését és a karimák rögzítését a szabványos előírásoknak megfelelően, hogy biztosítsák a csatlakozások integritását és tömítését.

Használati óvintézkedések

A PTFE bélésű pólók optimális élettartama és biztonságos működése érdekében a következő pontokat kell figyelembe venni:

1. Hőmérséklet és nyomás határértékek:

· Működési hőmérséklet tartomány: -180°C és +160°C között pozitív nyomás alatt.

· Névleges nyomás: Általában 2,5–3,0 MPa a mérettől és a folyamattól függően.

2. Telepítés:

· A karima tömítőfelületeit védeni kell a karcolásoktól, vágásoktól vagy ütésektől a beszerelés előtt.

· Ne végezzen hegesztést, vágást vagy lángmelegítést a fém testen a bélés felhelyezése után; tartson legalább 1 méteres távolságot a hőforrásoktól.

· A karimás csatlakozások csavarozásakor használjon megfelelő tömítéseket és nyomatékadatokat.

3. Tárolás:

· Tárolja fedett helyen, távol a közvetlen napfénytől és esőtől.

· Kerülje az erős halmozást vagy ütközést, amely károsíthatja a bélést.

4. Korlátozások:

· A PTFE nem alkalmas olvadt alkálifémekhez, elemi fluorhoz vagy bizonyos fluorozott vegyületekhez, például klór-trifluoridhoz és urán-hexafluoridhoz.

· A hőmérséklet és nyomás határértékeit nem szabad egyszerre túllépni; magasabb hőmérséklet csökkentheti a megengedett legnagyobb nyomást.

GYIK

1. kérdés: Milyen vegyszerekkel kezelhetők a PTFE bélésű pólók?
A1:A PTFE ellenáll a legtöbb savnak, lúgnak és szerves oldószernek. Kénsavval, salétromsavval, sósavval, nátrium-hidroxiddal és sok szerves oldószerrel kompatibilis. Ez alól kivételt képeznek az olvadt alkálifémek, az elemi fluor és bizonyos fluorozott vegyületek magasabb hőmérsékleten.

Q2: Milyen hőmérsékleti tartományt támogatnak ezek a pólók?
A2:A PTFE-bevonatú pólók -180°C és +160°C közötti pozitív nyomás alatt használhatók. Vákuum körülmények között a hőmérsékleti határértékek alacsonyabbak, a gyártási folyamattól függően.

3. kérdés: Milyen méretek állnak rendelkezésre a PTFE bélésű pólókhoz?
A3:A szabványos méretek általában DN15-től (1/2") DN600-ig (24"-ig) terjednek, és rendelkezésre állnak egyforma póló és szűkítő póló konfigurációk is. Egyedi méretek gyárthatók a konkrét projektkövetelményekhez.

4. kérdés: Hogyan tesztelik a PTFE bélés minőségét?
A4:A bélés integritását általában szikrateszttel (elektromos kisülés-észlelés) tesztelik meghatározott feszültségeken (általában 10–25 KVA), hogy azonosítsák a bélésrétegben lévő lyukakat vagy hibákat. A kész szerelvényeken hidrosztatikus nyomáspróbát is végeznek.

5. kérdés: Használhatók-e PTFE bélésű pólók vákuum körülmények között?
A5:Igen. Az izosztatikus préseléssel előállított termékek vákuumkörülmények között használhatók. A maximális üzemi hőmérséklet vákuum körülmények között az adott gyártási módszertől függ.
