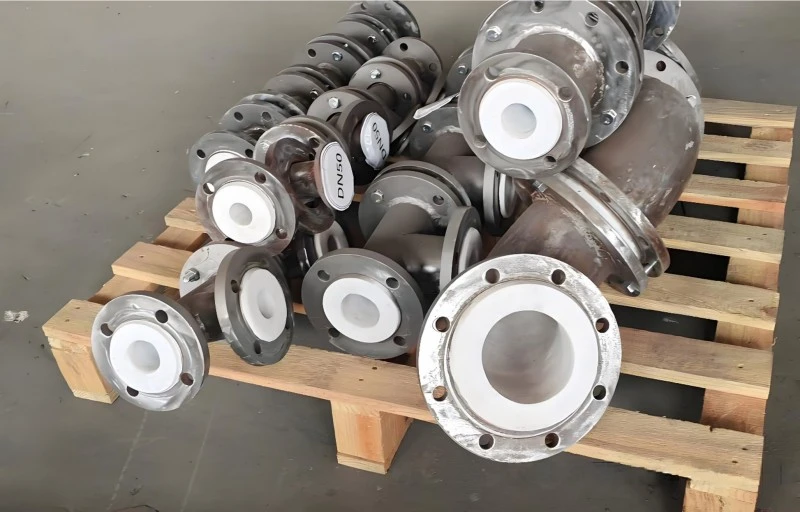

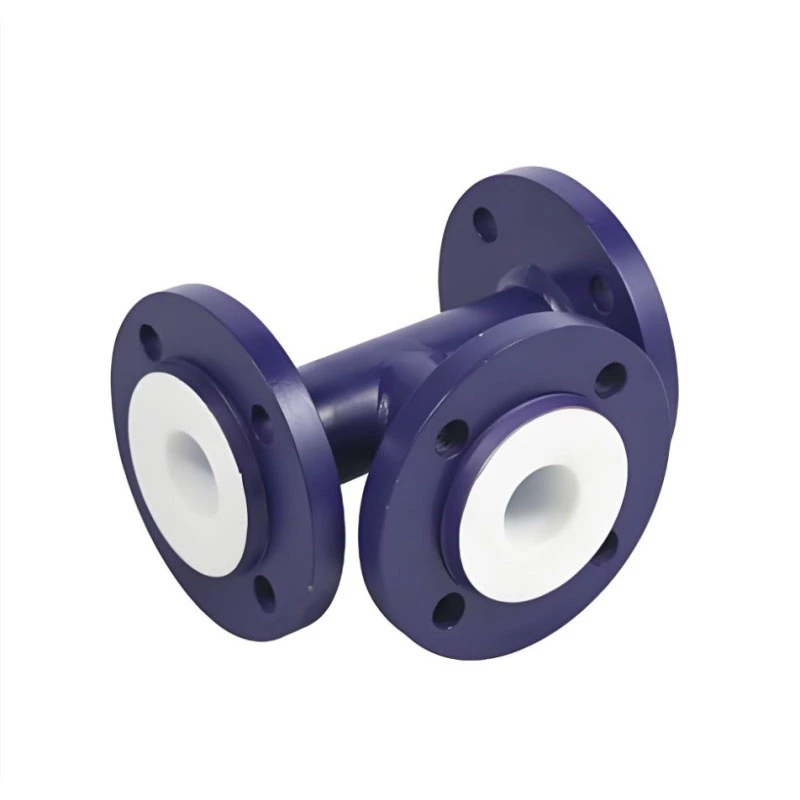

PTFE bélésű saválló póló idom

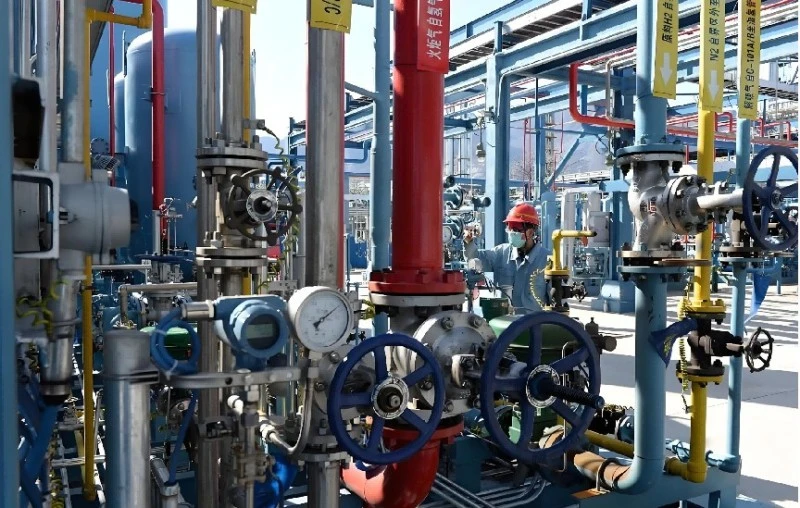

A PTFE bélésű saválló pólóidom egy háromutas elágazó csőszerelvény, amelyet kifejezetten savas közeg szállító vezetékekhez optimalizáltak. A savkémiai csőhálózatokon belül a pólók áramlásmegosztási, konvergációs és bypass-elterelési feladatokat vállalnak. A háromirányú kereszteződési csomópont hajlamos a turbulens súrlódásra, amely könnyen elhasználja a hagyományos fém pólókat vagy az olcsó permetezett szerelvényeket, ami korai szivárgást okoz. Ez a speciális savú póló szénacélból készül a nyomástartó csapágy külső testéhez és a teljes lefedettségű varratmentes PTFE belső béléshez az összes elágazásnál. Együtt tud működni bélelt könyökökkel, egyenes csövekkel és reduktorokkal a teljes zárt savfolyadék-szállító hálózat kiépítéséhez, amelyet széles körben alkalmaznak pácoló műhelyekben, szervetlen savgyárakban és hulladéksav-újrahasznosító állomásokon Délkelet-Ázsiában és a Közel-Kelet vegyipari parkjaiban.

Működési elv

1. Anyag működési elve

· Külső test anyaga: Kovácsolt szénacél pólótest, mechanikai szilárdságot biztosít, viseli a csővezeték belső nyomását, hőtágulási feszültségét és külső beépítési hatást; a kovácsolási eljárás kiküszöböli a belső öntési porozitási hibákat, alkalmas hosszú távú, savas közegű csővezeték ciklikus működésére.

· Belső korróziógátló gát: A nátriumaktivált PTFE-lemez vákuumlaminálása a belső pólóüreghez van kialakítva, beleértve a háromirányú metszéspontot, az elágazó furatokat és a karimás tömítőfelületeket. A kémiailag inert PTFE folyamatos szigetelőréteget képez, megakadályozza, hogy a savas folyadék érintkezzen a fémfelülettel, megakadályozza a turbulens áramlás okozta réskorróziót a póló kereszteződésénél. Nincsenek látható fémpontok az egész szerelvényen belül.

2. Egyező támogató gyártási és helyszíni folyamat

1. Előre gyártott csővezeték csúszós rögzítési folyamata:Megfelel a gyárilag előre gyártott savszállító cső csúszótalpak; A pólókat a műhelyben előre összeszerelik, csökkentve a helyszíni, magas kockázatú melegmunkát a savas műhelyekben.

2. Savas folyadék tolatás és konvergáló folyamat:Több elágazó savtápvezetékre megosztott fővezeték áramlására, vagy több forrásból származó hulladéksav áramlásának a nyilvános gyűjtőfőcsőbe való egyesítésére alkalmazható.

3. Bypass mintavételi és biztonsági mentesítési ági folyamat:Tartalék T-ág az on-line savfolyadék-mintavételi porthoz vagy a savtároló tartály perifériás csővezetékének biztonsági túlfolyó ágához.

4. Teljes készlet fluorral bélelt zárt hurkú folyamat:Csatlakoztassa a PTFE bélésű saválló tárolótartályhoz, a szállító csővezetékhez és a könyökhöz, teljesen elkülönített savas közeggel zárt keringető rendszert alkotva, elkerülve a savköd szivárgását.

Teljes műszaki specifikációs táblázat

Professzionális modellválasztási javaslatok

1. Tee formának kiválasztása: A főcső és az elágazócső azonos kaliberű válasszon azonos átmérőjű pólót; Ha az ágáramnak csökkentenie kell a csőméretet, válassza ki a redukáló pólót a tényleges csővezeték-kalibernek megfelelően.

2. Bélés vastagságának kiválasztása: Statikus áramlású közönséges híg szervetlen sav válassza ki a szabványos 2 mm-es bélést; magas töménységű sav erős turbulens súrlással a háromirányú kereszteződésnél, 3 mm-re vastagított PTFE béléssel.

3. Áramlási állapot értékelése: Ha a póló pozíció gyakori áramlásváltással és heves turbulens behatásokkal szembesül, értesítse a műszaki csapatot, hogy javítsák a helyi burkolatot a háromirányú kereszteződésnél.

4. A karima illesztési követelménye: A HG20536 teljesen bélelt karimát kell alkalmazni, ne keverje össze a szokásos, béleletlen fémkarimával, kerülje a savas korróziót a csatlakozási résnél.

5. Folyamatorientált konfiguráció: A mintavételhez/túlcsordulási bypass ághoz gyári előgyártáshoz előzetesen erősítse meg az ág nyitási helyzetét és hosszát, tiltsa meg a helyszíni másodlagos fúrást a pólótesten.

Termékteljesítmény-összehasonlító táblázat

Miért válassza a Zhuoyant saválló pólóillesztéshez?

1. Nyersanyagként kovácsolt pólót, hagyja el az alacsony minőségű öntött pólót, szüntesse meg a rejtett homoklyuk hibáit, amelyek a savas közeg behatolását okozhatják.

2. Fókuszerősítő kezelés a három irányú metszéspontnál, ez a sérülékeny turbulens súrolási terület továbbfejlesztett vákuum-lamináló járművet kap, jelentősen csökkenti a T-helyzet szivárgási arányát a savvezetékben.

3. Szigorú kettős ellenőrzési szabvány: speciális szikraszkennelés, amely a hagyományos teljes felületű szikra- és hidraulikus teszt mellett a háromirányú kereszteződésre összpontosít.

4. Professzionális savközeg műszaki támogatás: adjon javaslatot a csővezeték tolatási sémájára a felhasználó savkoncentrációjának és áramlási sebességének paraméterei szerint.

5. Egységes HG20536 karima szabvány, zökkenőmentes dokkolás teljes sorozatú saválló bélelt csövekkel, könyökökkel és tárolótartályainkkal a teljes csővezeték egypontos beszerzéséhez.

6. Teljes kiviteli dokumentumok szállítása, rövid átfutási idő a szabványos készletspecifikációkhoz, 5 év dedikált bélésgarancia a savas közegű csőszerelvényekre.

GYIK

1. kérdés: Működhet-e ez a PTFE-vel bélelt saválló pólószerelvény hosszú távú, magas töménységű kénsav és sósav tolatóvezetékekhez?

V: Igen, alkalmazzon 3 mm-es vastagságú bélést, ha nagy koncentrációjú savval néz szembe, heves turbulens súrlódással háromirányú kereszteződésben.

2. kérdés: Mi a különbség az egyenlő átmérőjű póló és a szűkítő póló között?

V: Az egyenlő átmérőjű póló azt jelenti, hogy a főcső és az elágazó cső azonos névleges átmérővel rendelkezik; redukáló pólót alkalmaznak, ha az ágoldali cső kaliber kisebb, mint a főcsővezeték.

3. kérdés: Megengedett-e a helyszíni fúrás vagy nyitás a pólótesten további ág hozzáadásához?

V: Szigorúan tilos. A fúrás tönkreteszi a beépített PTFE bélést. A gyári előgyártás előtt minden leágazó pozíciót és méretet meg kell erősíteni.

4. kérdés: Ez a póló illeszkedik a meglévő PTFE-vel bélelt saválló csővezetékrendszerhez?

V: A HG20536 egységes, teljesen bélelt karima szabványt alkalmazza, közvetlenül összeszerelhető a bélelt csővel, könyökkel és tárolótartályokkal.

5. kérdés: Milyen vizsgálatnak kell alávetni minden saválló pólót a szállítás előtt?

V: Minden szerelvény teljes fali szikraszkennelést kap (kiemelt háromirányú kereszteződési helyzet), valamint hidraulikus nyomástartó tömítettségi teszten.

6. kérdés: Milyen tételekre vonatkozik a garancia?

V: Kovácsolt szénacél pólótest 10 év szerkezeti garancia; PTFE bélés 5 év garancia, kizárja a mesterséges karcolásokat, a helytelen beszerelést és a nem megfelelő közepes alkalmazási sérüléseket.
