PTFE bélésű vegyi szállítócső

A PTFE-vel bélelt vegyszerszállító csővezeték a korrozív vegyi anyagokat gyártósorok folyadékszállító gerinceként szolgál, határozottan különbözik a reakcióedényektől, tárolótartályoktól és elválasztó tornyoktól. A közönséges szénacél csövek agresszív vegyszerek szállítása során gyorsan korróziót szenvednek; a műanyag csövek nem bírják a magas hőmérsékletű munkakörülményeket. Ez a bélelt csővezeték egyesíti a szénacél külső cső mechanikai szilárdságát és a PTFE belső réteg kémiai tehetetlenségét. Minden egyenes cső, könyök, póló és reduktor egy teljes zárt szállítóhálózatot alkot, amely biztosítja a magas hőmérsékletű korrozív közeg biztonságos szállítását a reaktorok, tárolótartályok, egyenirányító oszlopok és egyéb technológiai berendezések között. Széles körben alkalmazzák tengerentúli vegyipari parkokban zárt hurkú korrozív-közeg keringtetéshez és anyagszállításhoz.

Mi az a PTFE bélésű vegyi szállítócső?

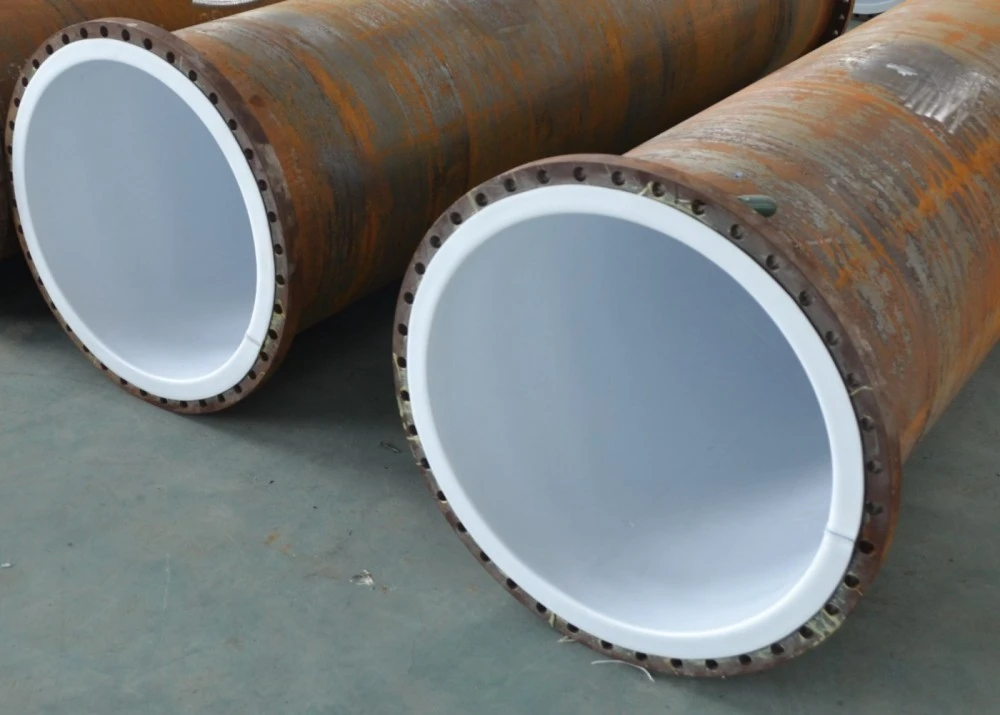

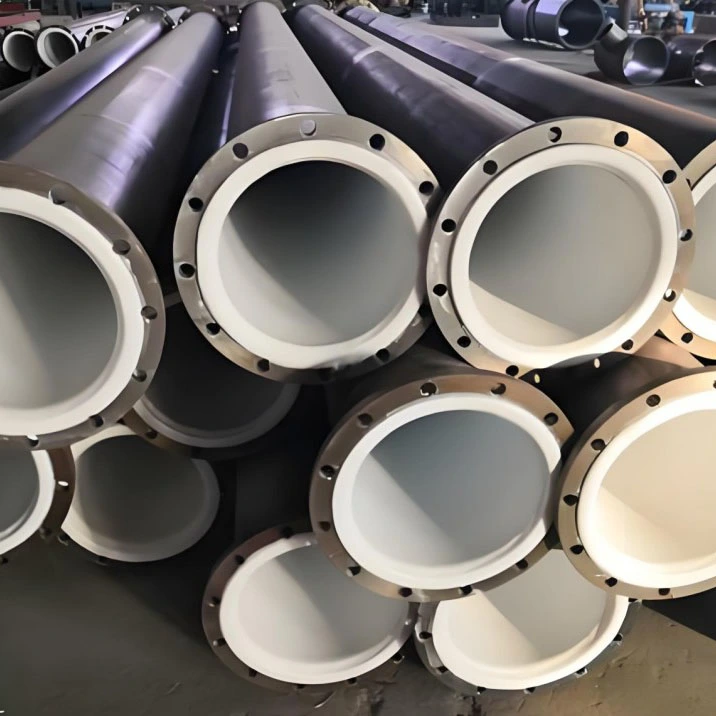

A PTFE bélésű vegyi szállítócső moduláris korróziógátló csőszerelvény, amely szénacél külső csőből és varrat nélküli vákuum-laminált PTFE belső bélésből áll. A külső szénacél cső viseli a csővezetékrendszer nyomását, a külső hatásokat és a beépítési terhelést. A vékony, de sűrű PTFE bélés szorosan a cső belső falához van kötve, így elszigeteli a korrozív áramló közeget a fém hordozótól. A teljes szállítórendszert egyenes csőszakaszok, valamint alátámasztó bélelt könyökök, pólók, szűkítők és karimás csatlakozások szerelik össze. Kizárólag folyamatos folyékony vagy zagyos vegyi közeg szállítására szolgál, reakcióra, tárolásra vagy gáz-folyadék szétválasztásra nem. Minden karima belső felülete és átmeneti sarka teljesen PTFE anyaggal van bevonva, hogy kiküszöbölje a fémnek kitett korróziós holtpontokat.

Teljes műszaki specifikációs táblázat

A termék fő előnyei

1. A kettős anyagú kompozit szerkezet egyensúlyban tartja az erőt és a korróziógátlót

Szénacél külső cső garantálja a nyomástartó és ütésálló teljesítményt; A varrat nélküli PTFE bélés ellenáll a legtöbb sav-, lúg- és fluortartalmú áramló közegnek, felülmúlva a tiszta műanyag csöveket magas hőmérsékleti és nyomási körülmények között.

2. Zero-Dead-Spot teljes vonalú átmeneti illesztések

A cső belső furatai, a karimák és a hegesztési átmeneti pozíciók folyamatos PTFE burkolatot biztosítanak. A csatlakozási pontokon nincs csupasz fém az olcsó bélelt csöveken gyakran előforduló helyi réskorrózió elkerülése érdekében.

3. Alkalmazkodjon az összetett mezőelrendezési követelményekhez

Moduláris szegmentált egyenes csöves kialakítás. Egyetlen csőhossz testre szabható, szabadon kombinálható könyökökkel, pólókkal és szűkítőkkel a bonyolult műhelycsővezeték-elvezetéshez, elkerülve a bélés másodlagos vágási sérülését a helyszínen.

4. Alacsony áramlási ellenállású sima belső fal

Az ultrasima PTFE belső felület csökkenti a folyadékellenállást és a közegmaradványt, csökkentve az eltömődés kockázatát kristálytartalmú iszap vegyi alapanyagok szállítása során, kényelmes a tételváltáshoz és a csővezeték öblítéséhez.

5. Széleskörű működési feltételek kompatibilitás

Stabil -180 ℃ ~ 260 ℃ hőmérsékleti tartományban, alkalmazkodik az atmoszférikus, pozitív nyomású és mérsékelt negatív nyomású szállításhoz, illeszkedik a forró korrozív vegyi folyadékok keringetéséhez.

6. Egységes illesztőfelület a főfolyamat-berendezésekkel

Használja a HG20536 korróziógátló karimás szabványt, tökéletesen dokkoljon Zhuoyan PTFE-bevonatú reaktorhoz, tárolótartályhoz és egyenirányító oszlophoz, egyablakos beszerzést valósítva meg a teljes üzem korróziógátló szállítóhálózatához.

Fő alkalmazási mezők

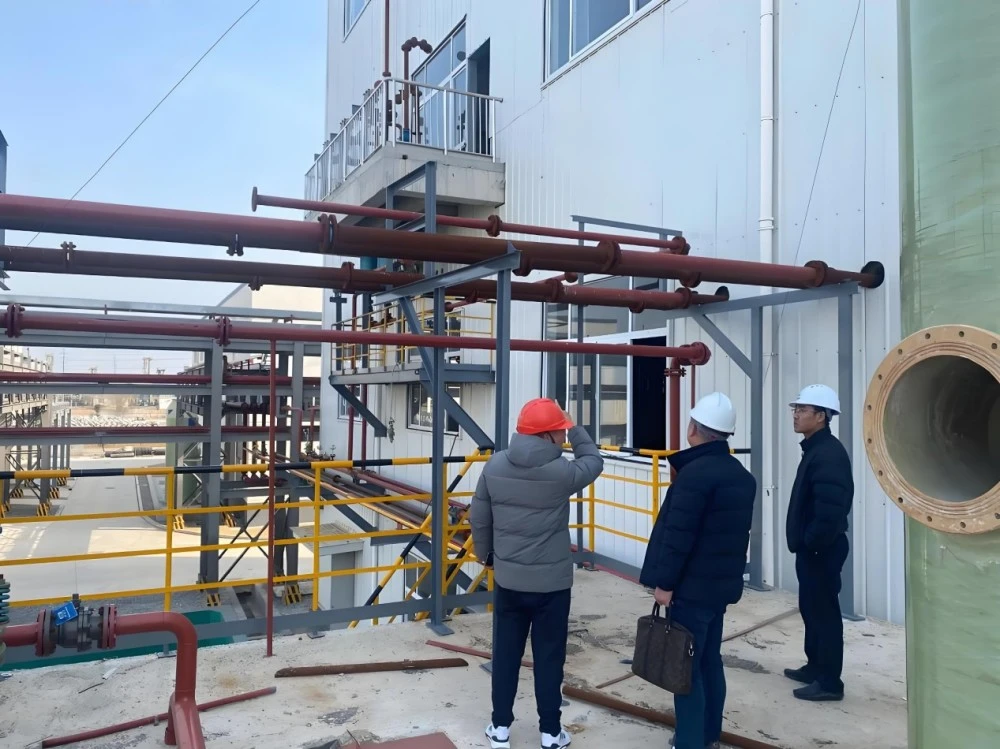

Főleg korrozív folyékony és zagyos közegek zárt hurkú átvitelére alkalmazzák vegyipari parkokban, export rekordokkal Délkelet-Ázsiába, közel-keleti vegyipari gyártóbázisokba:

1. Finomkémiai gyártósor: Vegyes sav, szerves maró oldószerek keringető szállítása

2. Fluorkémiai ipar: hidrogén-fluorsav és fluor-só folyékony nyersanyagok szállítása

3. Új energiájú lítium anyag: elektrolit nyersanyag és lítium-só zagy szállítása

4. Gyógyszerészeti vegyi üzem: Nagy tisztaságú korrozív köztes folyadékok átvitele

5. Környezetvédelmi hulladék-folyadék állomás: Tömény savas és lúgos szennyvíz szállítása

6. Petrolkémiai segédműhely: Korrozív adalékanyag-folyadék szállítása

Szabványos gyártási folyamat

1. Szénacél csővágás és precíziós végfelületi feldolgozás, távolítsa el a belső csőnyílás sorjait, hogy megakadályozza a PTFE bélés átlyukasztását.

2. Belső felület Sa2.5 fokozatú homokfúvással, javítja a tapadóerőt az acélcső belső fala és a PTFE lemez között.

3. Sodium-activation treatment for PTFE raw material, apply dedicated high-temperature resistant adhesive evenly.

4. Vákuumos beillesztési folyamat tiszta műhelyben, a PTFE bélés szorosan illeszkedik az acélcső belső falához; teljes PFA melegen olvadó hegesztés a karima átmeneti helyzeteihez.

5. Szegmensenkénti 10KV-os szikraszkennelés, fókuszérzékelés a csővégeken és a karima átmeneti területein.

6. Hydraulic pressure holding test, keep pressure for 30 minutes without pressure drop to verify overall tightness.

7. Belső cső poreltávolító tisztítása, az összes karimás nyílás PTFE védőkupakokkal lezárva, csomagolva és szállításhoz becsomagolva.

GYIK

1. kérdés: Szállíthat-e ez a PTFE-vel bélelt vegyi szállítócső hidrogén-fluorid-tartalmú folyadékot?

V: Igen, kérjük, válasszon továbbfejlesztett, 3 mm-es vastagított PTFE bélést fluorsav-közeghez a hosszú távú stabil szállítás érdekében.

2. kérdés: Mekkora a maximális egyedi hossza a bélelt szállítócső egyetlen szakaszához?

V: Az egycsöves 6 méterig testreszabható, a túl hosszú útvonalak moduláris, több szegmensből álló kombinált telepítést alkalmaznak.

3. kérdés: A csővezeték-rendszer megfelel-e a meglévő PTFE-bélésű reaktoroknak és tárolótartályoknak?

V: Követi a HG20536 egységes korróziógátló karima szabványt, zökkenőmentes dokkolást valósít meg a teljes készlet fluorral bélelt technológiai berendezéssel.

4. kérdés: Megengedett-e a helyszíni vágás a PTFE-vel bélelt vegyszerszállító csővezeték-szegmenseknél?

V: A helyszíni vágás tilos, a vágás tönkreteszi a PTFE bélést; rendelés előtt erősítse meg az elrendezési méretet, előre gyártott csőszegmenseket biztosítunk.

5. kérdés: Milyen ellenőrzési elemeknek kell alávetni minden csőszakaszt a szállítás előtt?

V: Minden cső átmegy 10 KV szikraszivárgás szkennelésen és hidraulikus nyomástartó kettős teszten, hogy kizárja a bélés hibáit.

6. kérdés: Mire terjed ki a garancia erre a vegyszerszállító csővezetékre?

V: A szénacél csőhéj 10 éves szerkezeti garanciát élvez; PTFE bélés 5 év garancia, a mesterséges karcolás és a helytelen szerelési sérülések kivételével.
