PTFE bélésű ipari vegyi csővezeték

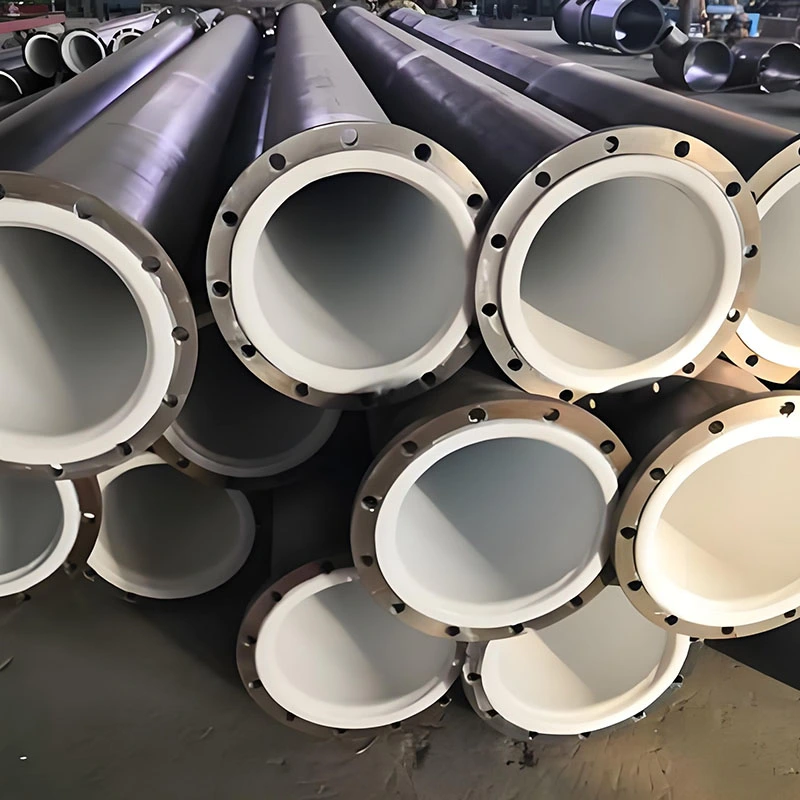

A Zhuoyan PTFE bélésű ipari vegyi csővezeték egy összetett csőrendszer, amelyet erősen korrozív vegyi közegek biztonságos és hatékony szállítására terveztek. A csővezeték egy szénacél külső héjból áll, amely szerkezeti szilárdságot és nyomásállóságot biztosít, valamint egy PTFE belső bélésből, amely korrózióállóságot biztosít.

Az ipari korrózióálló bélések terén szerzett több mint tíz éves tapasztalatával a Zhuoyan fejlett gyártási eljárásokat fejlesztett ki, hogy biztosítsa PTFE-bélésű csövek integritását és élettartamát. Ezt a terméket úgy tervezték, hogy megfeleljen az olyan iparágak követelményeinek, mint a finom vegyszerek, petrolkémiai termékek, gyógyszerek, növényvédő szerek, félvezetők és környezetvédelem. A termék különböző névleges átmérőben és hosszúságban kapható, és egyedi működési feltételekhez és telepítési követelményekhez szabható.

Mi az a PTFE Lined Pipeline?

A PTFE-bevonatú csövek korrózióálló csövek, amelyek belső felületét politetrafluor-etilén (PTFE) réteg borítja. A PTFE, amelyet gyakran a "műanyagok királyának" neveznek, egy nagy teljesítményű fluorpolimer, amely kiváló kémiai tehetetlenségéről, széles működési hőmérséklet-tartományáról és tapadásmentes tulajdonságairól híres.

A belső bélés gátként működik a szállított közeg és a fémcsőfal között, megakadályozva, hogy a vegyszerek korrodálják az acél hordozót. Ez a kialakítás különösen fontos erősen korrozív közegek, például tömény savak (kénsav, sósav, salétromsav, vízivíz), erős lúgok, halogének (klór, fluor, bróm, jód) és sok szerves oldószer kezelésekor. A PTFE bélés megvédi a fémcsövet a korróziótól, ezáltal meghosszabbítja a csőrendszer élettartamát, csökkenti a karbantartási költségeket, és biztosítja a technológiai folyadékok biztonságát és tisztaságát. A Zhuoyan PTFE-bélésű csöveit kiváló minőségű PTFE gyanta és fejlett béléstechnológia felhasználásával gyártják, megbízható teljesítményt biztosítva még a korrózióállóságot igénylő környezetben is.

Főbb jellemzők és előnyök

1. Kiváló vegyszerállóság: A PTFE bélések kiválóan ellenállnak a korrozív anyagok széles skálájával szemben, beleértve az erős savakat, erős lúgokat, szerves oldószereket, halogéneket és oxidálószereket. Ez megbízható működést biztosít még erősen korrozív vegyszerek kezelésekor is, minimálisra csökkentve a csővezeték korrózió miatti meghibásodásának kockázatát.

2. Széles üzemi hőmérséklet tartomány:A Zhuoyan PTFE bélésű ipari vegyi csővezetékek megbízhatóan működhetnek széles hőmérsékleti tartományban. A hőstabilitásnak ez a széles tartománya alkalmassá teszi a csöveket extrém hőmérséklet-ingadozásokkal járó üzemi körülményekre.

3. Magas vízállóság: A sűrű, erősen kristályos PTFE bélés kiváló áteresztőképességet mutat olyan gázokkal és folyadékokkal szemben, mint a klór, oxigén, vízgőz és sósav. Ez az áteresztőképesség kulcsfontosságú ahhoz, hogy megakadályozzuk, hogy a korrozív közeg behatoljon a bélésbe és korrodálja az acél hordozót.

4. Alacsony súrlódású és tapadásmentes felület:A PTFE súrlódási együtthatója az egyik legalacsonyabb a szilárd anyagok között. Tapadásmentes, öntisztító felülete megakadályozza a lerakódások felhalmozódását, csökkenti az áramlási ellenállást és minimalizálja az eltömődés kockázatát. Ez a tulajdonság különösen előnyös olyan eljárásoknál, ahol a termék tisztasága alapvető fontosságú, vagy polimerizálódásra vagy lerakódásra hajlamos közegek kezelésekor.

Működési elv és gyártási folyamat

A PTFE bélésű csővezeték működési elve az acélhéj mechanikai tulajdonságainak és a PTFE bélés vegyszerállóságának szinergikus kombinációján alapul. Az acélcső biztosítja a szerkezeti integritást a nyomás és a mechanikai terhelések leküzdésére, míg a PTFE bélés kémiailag inert gátként működik, amely megakadályozza a korrozív folyadék és a fém hordozó közötti érintkezést.

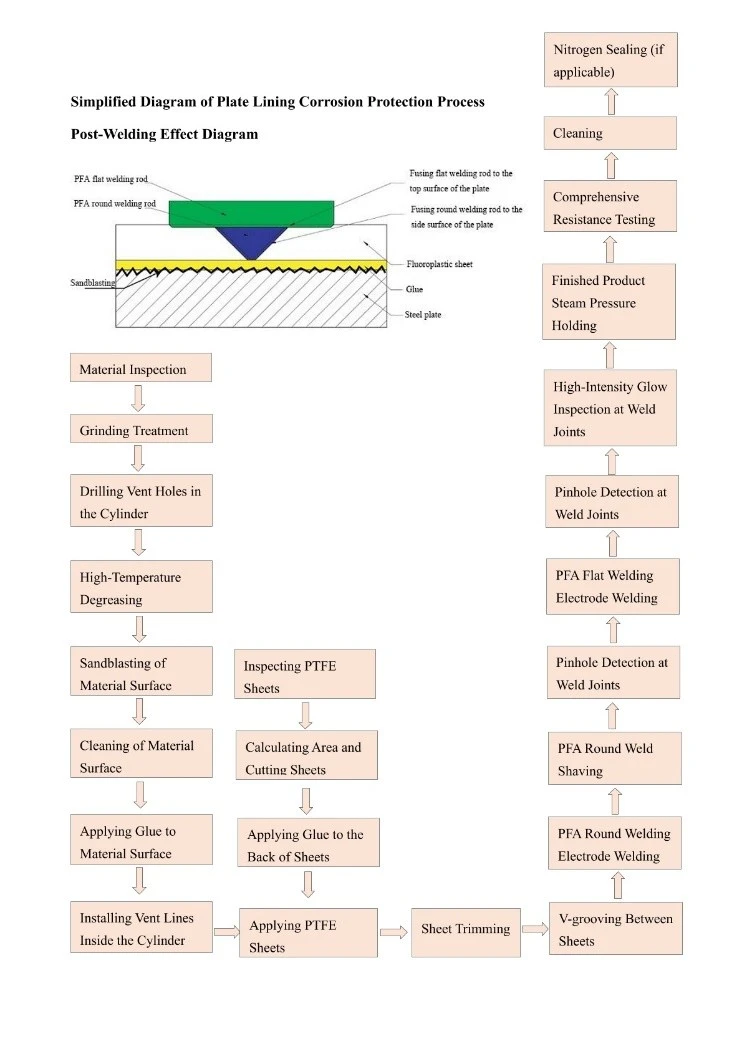

A kiváló minőségű PTFE bélésű csövek gyártása egy sor precíz és ellenőrzött lépésből áll a végtermék integritásának és teljesítményének biztosítása érdekében. Ez a folyamat a következőket tartalmazza:

1. Anyagvizsgálat:A nyersanyagokat, beleértve az acélcsöveket és a PTFE-gyantát, minőségi és megfelelőségi vizsgálatnak vetik alá.

2. Felület előkészítés:Az acélcső belső felületét olyan eljárásokkal készítik elő, mint a köszörülés, a magas hőmérsékletű zsírtalanítás és a homokfúvás, hogy tiszta, érdesített felületet kapjanak, amely elősegíti a tapadást.

3. Alapozó/ragasztó alkalmazás:Speciális alapozót vagy ragasztót kell felvinni az előkészített acélfelületre az acél és a PTFE bélés közötti kötési szilárdság növelése érdekében.

4. Bélés beépítése:A PTFE bélés az acélcsőbe van behelyezve. Ez különféle módszerekkel érhető el, például egy kissé túlméretezett bélést egy redukálószerszámon keresztül húzunk át, és hagyjuk, hogy kitáguljon az acélfalhoz képest, vagy olyan ütési eljárással, amelyben az acélcsövet mechanikusan redukálják a bélés körül. Nagyobb átmérőjű csövek esetén a lemezbélési eljárás során mind az acélfelületre, mind a PTFE-lemezekre ragasztót kell felvinni, majd speciális technikákkal óvatosan össze kell ragasztani őket.

5. Szinterezés/fúzió:Az összeszerelt csövet egy szabályozott hőmérsékletű kemencében egy meghatározott hőmérsékleti profilra melegítik, hogy megolvadjon a PTFE, kikeményítsék a ragasztót, és enyhítsék a bélésben lévő maradék feszültségeket. Ez a lépés azt is biztosítja, hogy a PTFE szorosan illeszkedjen az acélfalhoz.

Minőségellenőrzés és tesztelés:

A kész csöveket szigorú tesztelésnek vetik alá, beleértve a szemrevételezést, a vastagságmérést, az elektromos szikravizsgálatot a lyukak észleléséhez, valamint a tapadási vizsgálatot a bélés minőségének és integritásának biztosítása érdekében.

Specifikációk és modellek

A Zhuoyan PTFE bélésű csöveket kínál számos szabványos méretben és konfigurációban. Az alábbiak a tipikus specifikációk. Egyedi méretek kérésre elérhetőek.

Alkalmazási területek

A Zhuoyan PTFE bélésű csővezetékeket széles körben használják olyan iparágakban, ahol a korrózióállóság, a tisztaság és a megbízhatóság a legfontosabb. Tipikus alkalmazások a következők:

Finomvegyipar: korrozív intermedierek, savak és oldószerek szállítása.

Petrolkémiai ipar: Agresszív közegek kezelése finomítási és petrolkémiai folyamatokban.

Gyógyszeripar: Nagy tisztaságú vegyszerek és hatóanyagok (API-k) transzfere, ahol a termék tisztasága kritikus.

Növényvédőszer-ipar: Korrozív alapanyagok és késztermékek szállítása.

Félvezetőipar: Nagy tisztaságú, korrozív vegyi anyagok és hulladékáramok szállítása.

Környezetvédelem: Korrozív hulladék savak, lúgok és ipari szennyvíz kezelése.

Klór-alkáli ipar: Klór, nátronlúg és más erősen korrozív közeg szállítása.

Energiaipar: Füstgáz-kéntelenítő (FGD) rendszerek és korrozív vegyszerek kezelése erőművekben.

Használati óvintézkedések

A Zhuoyan PTFE bélésű csővezetékek optimális teljesítményének és hosszú élettartamának biztosítása érdekében a következő óvintézkedéseket kell betartani:

1. Hőmérséklet határértékek:Kerülje a csővezeték folyamatos üzemeltetését a PTFE bélés maximális besorolási hőmérsékletén vagy a felett (például 160°C felett a szabványos minőségnél), mivel ez meglágyuláshoz, deformációhoz és csökkentett élettartamhoz vezethet.

2. Nyomáskezelés: Ügyeljen arra, hogy az üzemi nyomás ne haladja meg a megadott értéketértékelés. A bélés és a karimák mechanikai igénybevételének elkerülése érdekében kerülni kell a gyors nyomáslökéseket.

3. Kémiai kompatibilitás:Míg a PTFE a legtöbb vegyszernek ellenáll, magas hőmérsékleten érzékeny az olvadt alkálifémek és az elemi fluor támadására. Erősítse meg a Zhuoyan kémiai kompatibilitását szokatlan vagy szélsőséges közegek esetén.

4. Telepítés:A karimákat egyenletesen és a megfelelő nyomatékkal kell meghúzni, hogy elkerüljük a karimák túlfeszítését és a szivárgást. A csöveket megfelelően alá kell támasztani, hogy elkerüljük a megereszkedést vagy a vibrációt.

5. Kezelés:A PTFE viszonylag alacsony kúszási ellenállással rendelkezik; kerülje a helyi pontterheléseket vagy az éles ütéseket, amelyek tartósan deformálhatják a bélést.

6. Ellenőrzés:Rendszeresen ellenőrizze a csővezetéket, különösen a karimás csatlakozásokat és a magas hőmérsékletnek vagy nyomásnak kitett területeket, hogy nincs-e rajta szivárgás vagy a karimatömítés károsodása.

7. Üzembe helyezés előtt:Győződjön meg arról, hogy a csővezetékrendszer tiszta és törmelékmentes az indítás előtt, hogy elkerülje a PTFE bélés károsodását.

GYIK

Q1: Mi a Zhuoyan PTFE bélelt csövek maximális üzemi hőmérséklete?
A1: A szabványos PTFE bélésű cső körülbelül 160 °C-ig folyamatosan működik. A magasabb hőmérsékletet igénylő alkalmazásokhoz a Zhuoyan mérnöki megoldásokat kínál, és alternatív anyagokat, például PFA-t ajánl.

2. kérdés: Hogyan ellenáll a PTFE bélés az áteresztésnek?
A2: A Zhuoyan nagy sűrűségű PTFE-t és precíz béléseljárást használ a sűrű, vastag bélés kialakításához. Ez a szerkezet magas gátat biztosít a gáz- és folyadékpermeációval szemben, megvédi az acélhéjat a korróziós támadásoktól.

Q3: Milyen hosszúságok és átmérők állnak rendelkezésre?
A3: A szabványos névleges átmérők DN25-től DN600-ig (1"-től 24"-ig terjednek), az átmérőtől függően akár 6000 mm-es hosszúsággal. Egyedi méretek és hosszúságok gyárthatók, hogy megfeleljenek a konkrét projektkövetelményeknek.

4. kérdés: Hogyan kaphatok személyre szabott árajánlatot az adott alkalmazásomhoz?
A4: Kérjük, forduljon közvetlenül Zhuoyanhoz a folyamat feltételeivel, például a közeg összetételével, hőmérsékletével, nyomásával és a kívánt csőméretekkel kapcsolatban. Technikai csapatunk személyre szabott megoldást és árajánlatot biztosít az Ön egyedi igényei alapján.
