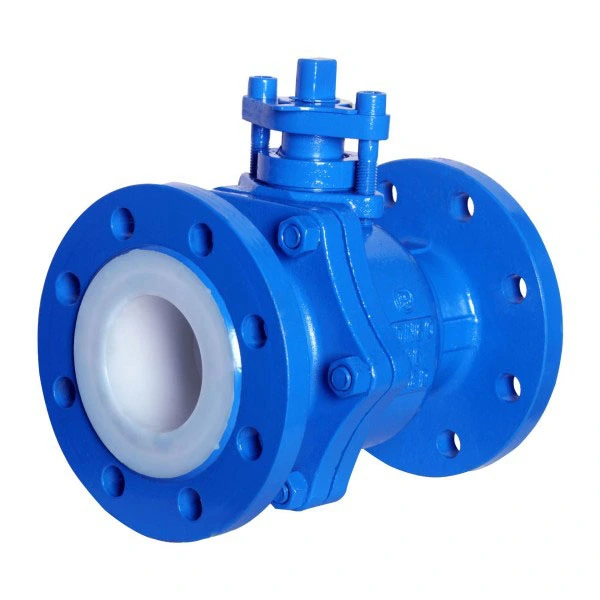

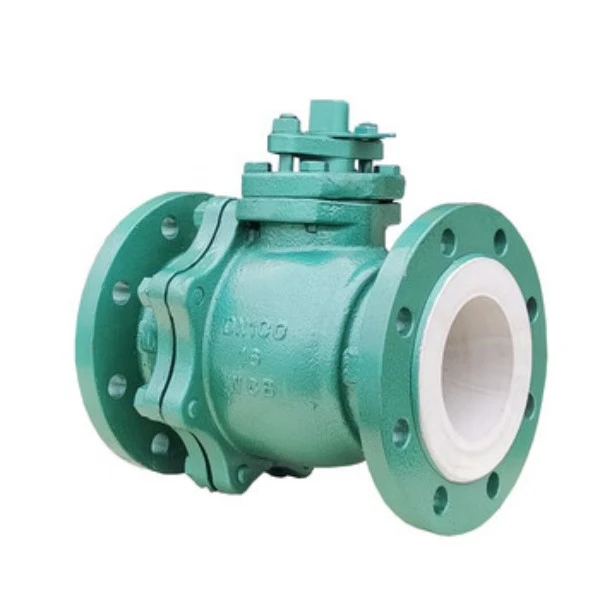

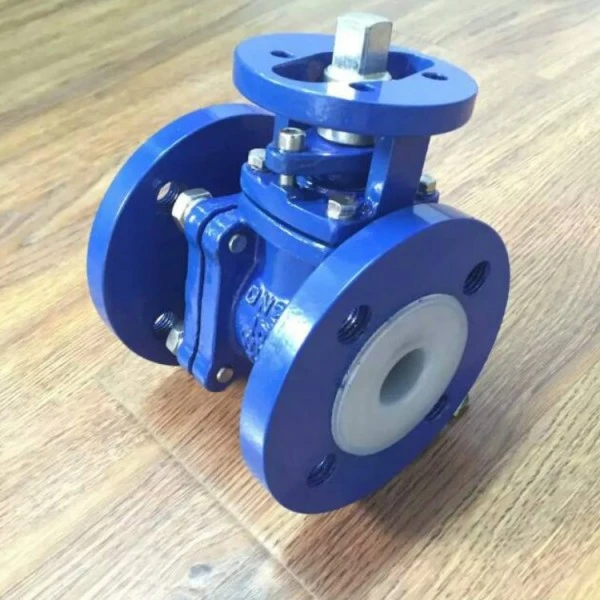

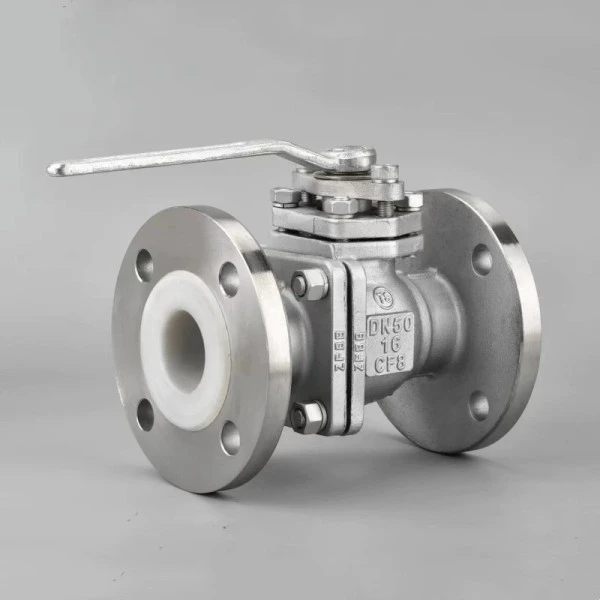

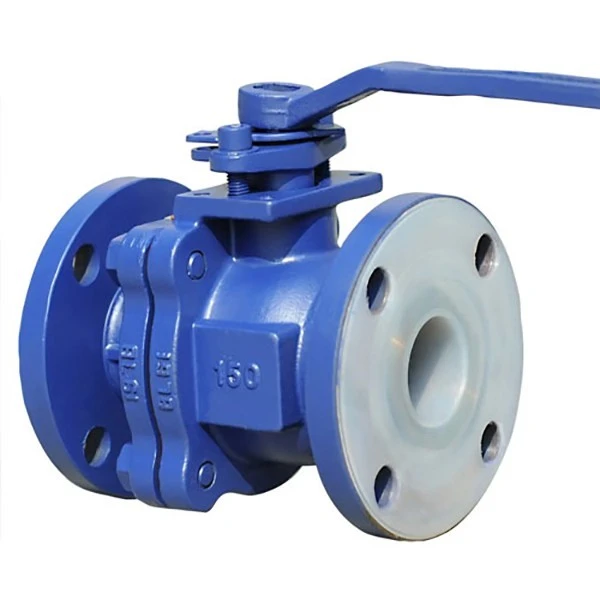

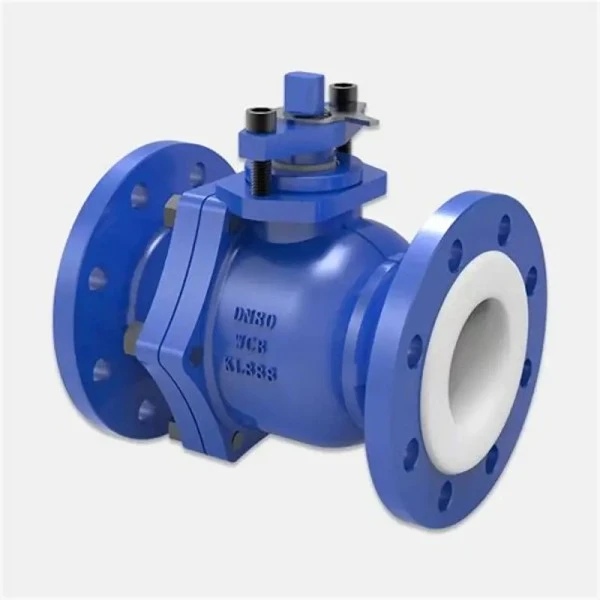

PTFE bélésű vegyi termelést szabályozó szelep

A Zhuoyan gyár PTFE-vel bélelt vegyi gyártásszabályozó szelepe egy speciális áramlásszabályozó eszköz, amelyet a vegyi gyártósorok korrozív üzemi körülményeire terveztek. A szelep politetrafluoretilén (PTFE) bélést tartalmaz, amely gátat képez a folyamatközeg és a fém szeleptest között, megakadályozva a korróziót és a szennyeződést. A PTFE bélést a szelep minden nedvesített részén alkalmazzák, beleértve a test belsejét és a tömítőfelületeket. Ez a konstrukció lehetővé teszi, hogy a szelep a korrozív folyadékok széles skáláját kezelje, miközben megőrzi a szénacél vagy rozsdamentes acél test által biztosított mechanikai szilárdságot. A szabályozószelep pneumatikus vagy elektromos működtetőkkel konfigurálható az ipari folyamatok automatizált áramlásszabályozására.

Specifikációs táblázat

Működési elv

A PTFE-bevonatú vegyianyag-termelést szabályozó szelep az áramláskorlátozás és -moduláció alapvető elvén működik. A szelep tartalmaz egy záróelemet – például dugót, tárcsát vagy golyót –, amely a bélelt testen belül mozog, hogy változtassa az áramlási járat területét. Amikor az aktuátor vezérlőjelet kap, a záróelemet a szelepülékhez képest pozicionálja. Teljesen nyitott helyzetben az áramlási járat minimális ellenállást biztosít. Ahogy a záróelem az ülés felé mozog, az áramlási terület csökken, és nyomásesés jön létre, amely csökkenti az áramlási sebességet. A PTFE bélés biztosítja, hogy a korrozív közeg csak az inert fluorpolimer felülettel érintkezzen, míg a fém alkatrészek szerkezeti integritást és nyomástartást biztosítanak. A gömb típusú vezérlőszelepeknél a dugó lineárisan mozog az üléshez képest. A pillangó típusú kiviteleknél a tárcsa 0° és 90° között elforgatható az áramlás modulálásához. A bélés vastagsága jellemzően 3 mm vagy annál nagyobb, ami tartós gátat biztosít a vegyi támadás és az áthatolás ellen.

Előnyök

· Korrózióállóság:A PTFE bélés számos korrozív vegyszer ellen nyújt védelmet, beleértve a sósavat, kénsavat, salétromsavat és különféle szerves oldószereket. A PTFE kémiai tehetetlensége alkalmassá teszi olyan alkalmazásokra, ahol a fémszelepek gyorsan lebomlanak.

· Folyamattisztaság védelem:Az inert bélés megakadályozza a fémionok kimosódását a folyamatközegbe, így a szelep alkalmas gyógyszerészeti és élelmiszeripari alkalmazásokhoz, ahol a termék tisztasága kritikus.

· Alacsony súrlódású működés:A PTFE alacsony súrlódási együtthatóval rendelkezik, ami csökkenti az üzemi nyomatékot és minimalizálja a tömítőfelületek kopását. Ez a jellemző hozzájárul a stabil vezérlési teljesítményhez hosszabb üzemidőn keresztül.

· Szivárgás ellenőrzése:A PTFE bélés a megfelelő szártömítéssel kombinálva elzárási képességet biztosít.

· Hőmérséklet tartomány:A PTFE-bevonatú szelepek jellemzően -180°C és 160°C között működnek (egyes kiviteleknél 180°C-ig is), és sok kémiai folyamat hőmérsékleti követelményét teljesítik.

Alkalmazási területek

A Zhuoyan PTFE bélésű vegyipari termelést szabályozó szelepeket számos olyan iparágban használják, ahol a korrozív folyadékok kezelést igényelnek:

· Vegyi feldolgozás:Savgyártás, klór-lúg üzemek, oldószerkezelő rendszerek és kémiai szintézis eljárások.

· Gyógyszergyártás:API-gyártás, oldószer-visszanyerés és helyszíni tisztítási rendszerek, ahol a termék tisztasága elengedhetetlen.

· Petrolkémiai ipar:Korrozív közegek kezelése finomítói és petrolkémiai termelési egységekben.

· Finomkémiai gyártás:Festék- és pigmentgyártás, speciális kémiai szintézis.

· Környezetvédelmi alkalmazások:Szennyvízkezelés, füstgáz-kéntelenítés és vegyi hulladékkezelés.

· Élelmiszeripar:Savas élelmiszer-feldolgozás, ahol a rozsdamentes acél önmagában nem elegendő a korrózióállósághoz.

Használati óvintézkedések

· Karima védelem:Ne távolítsa el a karimás fedőlemezeket, amíg a szelep készen áll a beszerelésre. A PTFE karima felületét ütések, hőmérsékletváltozások vagy idegen anyagok károsíthatják. Ha az ellenőrzés a burkolat eltávolítását igényli, az ellenőrzést követően azonnal cserélje ki a burkolatokat.

· Tömítés kiválasztása:Különböző anyagú fémkarimákhoz való csatlakoztatáskor használjon megfelelő tömítéseket a PTFE karima felületének védelme érdekében. Általában nincs szükség további tömítésekre, ha kompatibilis PTFE-bevonatú karimákhoz csatlakoztatja.

· Hőmérséklet szabályozás:Ha szivárgás lép fel magasabb hőmérsékleten, először csökkentse a rendszer hőmérsékletét a környezeti feltételekre, mielőtt megvizsgálná az okot. Kerülje a beállítások elvégzését, amíg a szelep forró.

· Nincs hegesztés:Ne végezzen hegesztési műveleteket a felszerelt szelepen vagy annak közelében, mert a hő tartósan károsíthatja a PTFE bélést.

· Csavar meghúzása:Húzza meg egyenletesen, átlósan a karima anyákat megfelelő nyomatékkal. Ha a szivárgás a meghúzás után is fennáll, ellenőrizze, hogy a PTFE karima felületén nincsenek-e karcolások vagy bemélyedések, amelyeket finom csiszolópapírral kell simítani.

· Áramlási irány:Iránykövetelményű szelepek beszerelésekor ügyeljen arra, hogy az áramlási irány megegyezzen a szeleptesten jelzett nyíllal.

· Tárolás:A szelepeket száraz, szellőző beltéri helyen tárolja. Ne rakja egymásra a szelepeket. Hosszú távú tárolás esetén tartsa a tömítőelemeket enyhén nyitott helyzetben, hogy elkerülje a tömítőfelületek maradandó deformálódását.

· Kézi működtetés:Ne használjon további karokat (pl. csőhosszabbításokat) a szelep működésének kényszerítésére. Csak ésszerű kézi erőt alkalmazzon.

Hogyan kell fenntartani

· Rendszeres ellenőrzés:Rendszeresen végezzen szemrevételezéses ellenőrzéseket a szeleptest külső felületén korrózió vagy szivárgás jeleit keresve. A tervezett leállások során ellenőrizze a belső PTFE bélést, hogy nincs-e rajta elszíneződés, repedés, hólyagosodás vagy rétegválás. Végezzen működési ellenőrzéseket, hogy biztosítsa a zökkenőmentes mozgást a teljesen nyitott helyzetből a teljesen zárt helyzetbe.

· Megfelelő tisztítás:A tisztításhoz használjon enyhe tisztítószereket és vizet. Kerülje a PTFE-vel esetleg összeférhetetlen erős vegyszereket, és soha ne használjon súrolószereket, például drótkefét. A csiszolóanyagok megkarcolhatják a PTFE felületét, ami veszélyezteti annak tapadásmentességét, és kémiai támadásokat eredményezhet.

· Kenés:Kenőanyagot csak mechanikai alkatrészekre, például szármenetekre és működtetőszerelvényekre alkalmazzon. Ne alkalmazzon kenőanyagot azokra a PTFE felületekre, amelyek érintkeznek a technológiai közeggel, mivel a bélés eleve önkenő.

· Alkatrész csere:Cserélje ki a tömítéseket és tömítéseket a megelőző karbantartási ütemterv szerint vagy a kopás vagy szivárgás első jele esetén. Ezeket az alkatrészeket áldozati elemeknek tervezték, és időben történő cseréjük megóvja a drágább szelepegységet.

· Kezelési óvintézkedések:A telepítés és karbantartás során ügyeljen arra, hogy ne karcolódjon vagy horpadjon a bélésen. A mély karcolások potenciális meghibásodási pontokat jelentenek. Tárolás közben óvja a szelepet a közvetlen napfénytől, mivel az UV-sugárzás idővel lebonthatja a PTFE-t.

· Karbantartás utáni tesztelés:Bármilyen karbantartás vagy javítás után ellenőrizze a szelepet a vonatkozó szabványok szerint, mielőtt ismét üzembe helyezné. A beszerelés előtt győződjön meg arról, hogy minden javított szelep megfelel a szivárgási és teljesítménykövetelményeknek.

GYIK

Q1: Milyen közeget képes kezelni a PTFE bélésű vezérlőszelep?
A1:A PTFE-bevonatú szelepek a legtöbb korrozív közeghez alkalmasak, beleértve a sósavat, kénsavat, salétromsavat, szerves oldószereket és különféle kémiai reagenseket. A PTFE szinte minden vegyszernek ellenáll, kivéve az olvadt alkálifémeket és az elemi fluort.

Q2: Mi a maximális üzemi hőmérséklet?
A2:A szabványos PTFE-betétes szelepek 160°C-ig működnek. Egyes, módosított PTFE-vel vagy alternatív fluorpolimer béléssel ellátott kialakítások kiterjesztett hőmérsékleti tartományt kínálnak akár 180 °C-ig.

Q3: Használható a szelep fojtószabályozáshoz?
A3: Igen, ez egy áramlásszabályozásra tervezett szabályozószelep. Megfelelő működtető és pozicionáló konfigurációval precíz áramlásszabályozást biztosít lineáris vagy egyenlő százalékos jellemzőkkel.

4. kérdés: Hogyan válasszam ki a megfelelő működtetőt?
A4:A szelepmozgató kiválasztása a szelep méretétől, az üzemi nyomástól, a szükséges elzárási nyomatéktól és a vezérlőjel elérhetőségétől függ. A pneumatikus membrános működtetők gyakoriak a modulációs vezérléshez, míg az elektromos működtetőket ott használják, ahol nem áll rendelkezésre pneumatikus táplálás.

Q5: Milyen karbantartásra van szükség?
A5:A rendszeres karbantartás magában foglalja az időszakos szemrevételezést, a működési ellenőrzéseket, az enyhe tisztítószeres tisztítást, a mechanikai alkatrészek kenését, valamint a tömítések és tömítések időben történő cseréjét.

6. kérdés: Mi a tipikus átfutási idő?
A6:A szállítási idők a specifikációtól és a mennyiségtől függően változnak. Lépjen kapcsolatba a Zhuoyan-nal az aktuális gyártási ütemtervekkel és a szállítási becslésekkel kapcsolatban.

7. kérdés: Elérhető egyéni konfiguráció?
A7:Igen, a Zhuoyan testre szabott anyagokat, béléstípusokat, működtetőelem-lehetőségeket és csatlakozási szabványokat kínál, hogy megfeleljenek az adott folyamatkövetelményeknek.
