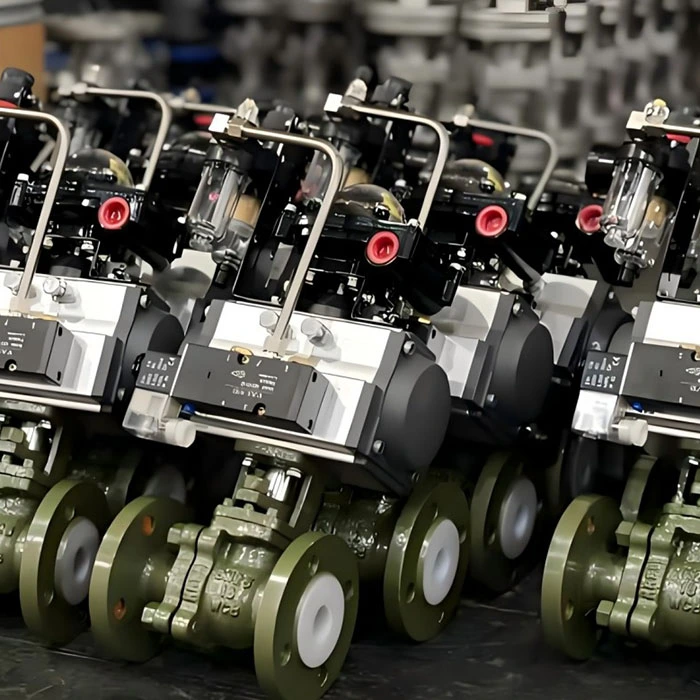

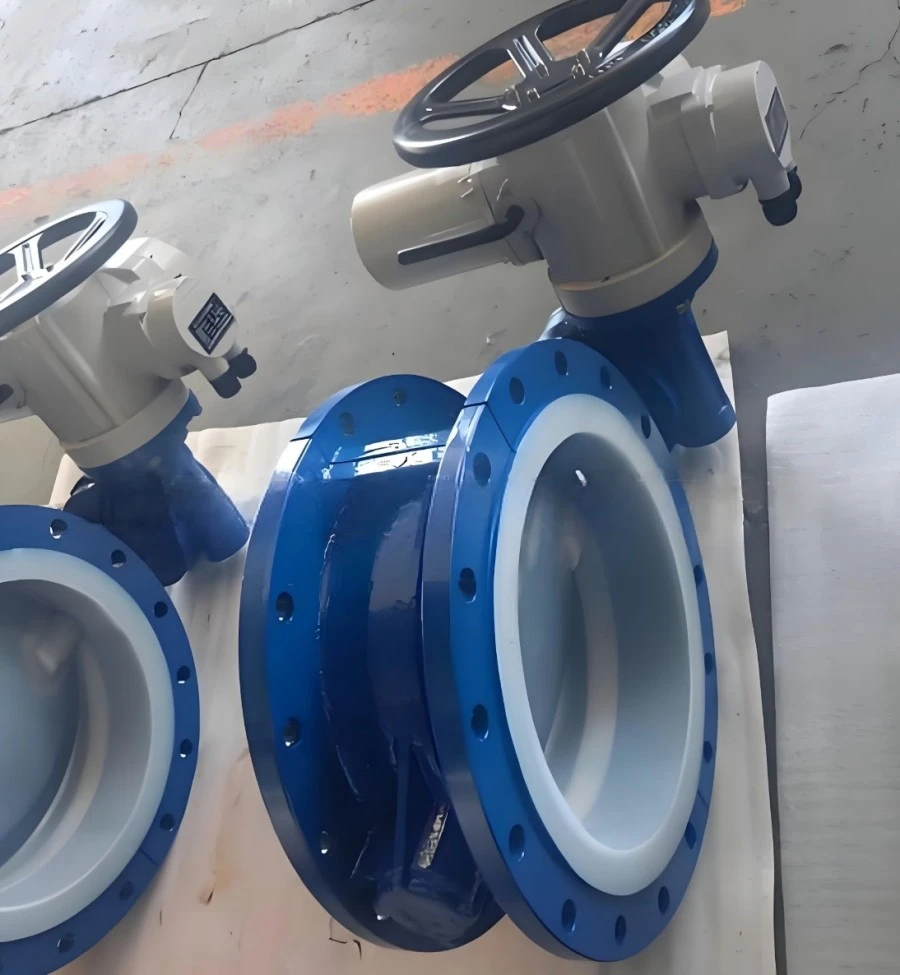

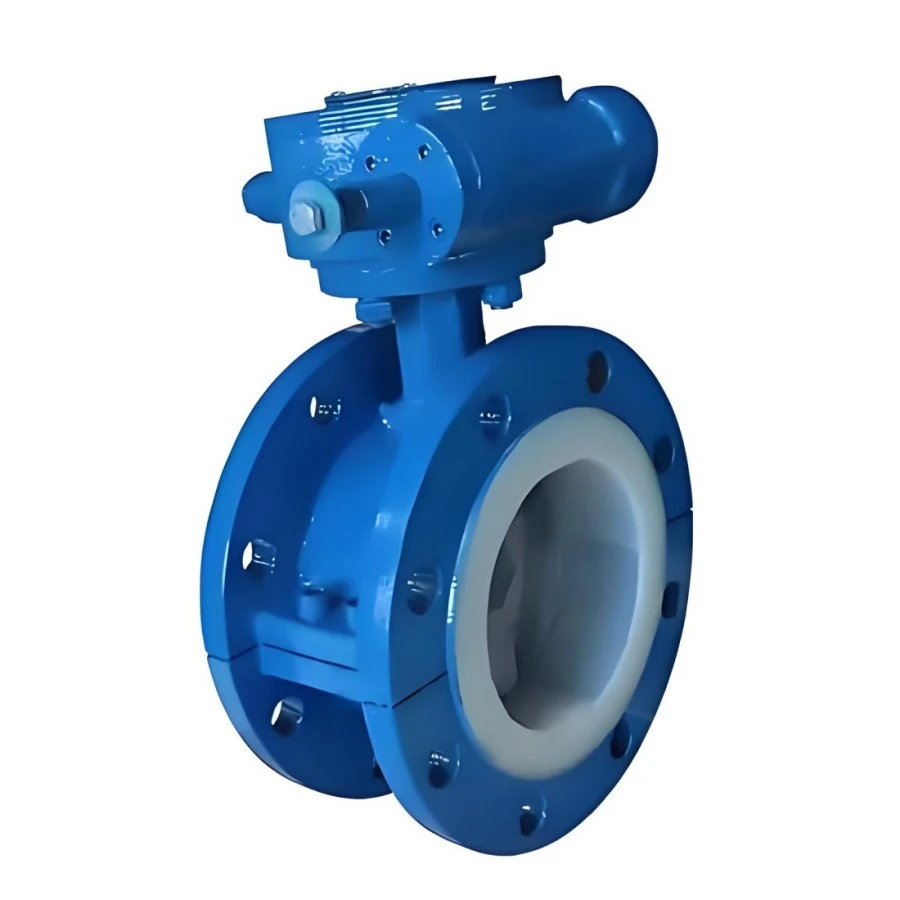

PTFE bélésű ipari vegyi szabályozó szelep

A PTFE bélésű ipari vegyi vezérlőszelep az automatikus szabályozó csővezeték-alkatrészhez tartozik, eltér a szokásos on-off bélésű golyóscsapoktól. Nemcsak egyszerűen kinyitja vagy elzárja a folyadékot, hanem az áramlási sebesség, a csővezeték nyomása és a közepes folyadékszint folyamatos szabályozását valósítja meg a zárt vegyszergyártási körökben. A hagyományos fém vezérlőszelepeket gyorsan korrodálják az agresszív vegyi folyadékok; gyakori, PFA-val szórt szabályozószelepek a bevonat kopásának kockázatával szembesülnek gyakori fojtásos súrolás esetén. Vezérlőszelepünk teljes PTFE-bevonatú áramlásátvezető alkatrészeket használ, beleértve a szeleptestet, a szelepdugót és az ülést. Együtt tud működni a DCS automatikus vezérlőrendszerével, és illeszkedik a PTFE-vel bélelt csővezetékhez, könyökhöz és pólóhoz, hogy teljes korróziógátló automatikus szállítóhálózatot építsen ki, amelyet széles körben használnak a tengerentúli vegyipari parkok automatizált korrozív-közepes folyamatprojektjeiben.

Mi az a PTFE bélésű ipari vegyi vezérlőszelep?

A PTFE bélésű ipari vegyi vezérlőszelep egy speciális korrózióálló fojtószelep ipari vegyi csővezetékekhez. Szénacél szeleptestből áll, teljes PTFE béléssel, PTFE-bevonatú belső kárpittal (dugó, ülék) és opcionális kézi / pneumatikus / elektromos működtető elemekből. Alapvető funkciója a folyamatos fojtószabályozás: a szelepházon belüli átfolyási keresztmetszet változtatásával dinamikusan szabályozza a korrozív áramló közeg áramlását, nyomását vagy ellennyomását. Minden közepesen érintkező felületet teljes mértékben PTFE-anyag borít, hogy megakadályozza a sav-, lúg- és fluortartalmú folyadékok által okozott eróziót a gyakori fojtósúrolás során. A technológiai csővezetékekre van felszerelve, és ipari vezérlőrendszerrel van összekötve, inkább a szabályozó szerelvényhez tartozik, mint az egyszerű elzárószelephez, és a fluor bélésű csőrendszerhez kapcsolódik HG20536 teljes bélésű korróziógátló karimákkal.

Teljes műszaki specifikációs táblázat

A termék fő előnyei

1. Teljesen nedvesített részből álló PTFE bélés a fojtó súrlódás érdekében A szeleptestet, a dugót és a szelepüléket PTFE bélés védi. Ellenáll a gyakori fojtás során keletkező folyamatos közegsúrlódásnak, megoldja a szórt típusú szabályozószelepek bevonat-lehúzódási hibáját.

2. Több működtető szerkezet az automatizált gyártáshoz Három vezetési mód: kézi, pneumatikus, elektromos. A pneumatikus / elektromos változatok csatlakoztathatók DCS / PLC ipari vezérlőrendszerhez, hogy megvalósítsák a távvezérlést a pilóta nélküli vegyi műhelyek számára.

3. Folyamatos fojtási teljesítmény korrozív közeg alatt Az optimalizált áramlási útvonal-struktúra csökkenti a turbulens áramlás hatását a szelepüregben, garantálva a stabil beállítási linearitást hosszú távú ciklikus működési körülmények között.

4. Nulla holtszögű bélésszerkezet A szelepüreg, a közepes bemeneti-kimeneti nyílás és a tömítőfelület folyamatos PTFE-burkolatot biztosít; nincs szabad fémpont, kerülje a réskorróziót vegyes-közepes munkakörülmények között.

5. Erős rendszerkompatibilitás Használja a HG20536 egységes, teljes bélésű karimás szabványt, amely zökkenőmentesen dokkolható Zhuoyan teljes sorozatú PTFE-bélésű csővezetékkel, pólókkal, könyökökkel és folyamatberendezésekkel az egyablakos beszerzéshez.

6. Szigorú független üléstömörségi teszt A hagyományos szikravizsgálaton kívül minden kész szabályozószelep speciális fojtóülék-tömörségi tesztet végez, hogy alacsony szivárgási teljesítményt garantáljon a beállítási állapotban.

Fő alkalmazási mezők

Alkalmas automatizált korrozív-közepes vegyipari folyamatokhoz, szállítási nyilvántartásokkal Délkelet-Ázsiába és a Közel-Kelet vegyipari parkjaiba:

1. Finomkémiai automata gyártósor: Vegyes sav és szerves maró folyadék áramlásszabályozása

2. Fluorkémiai üzem: Nyomás és áramlás beállítása a hidrogén-fluorid-szállító csővezetékhez

3. Új energiájú lítiumipar: A lítium-só korrozív nyersanyag szállításának automatikus fojtása

4. Gyógyszerkémiai műhely: Nagy tisztaságú korrozív intermedier precíz áramlásszabályozása

5. Környezetvédelmi hulladék-folyadék állomás: Korrozív hulladék-sav/hulladék-lúg kibocsátó áramlásszabályozás

6. Rektifikációs folyamat támogatása: Ellennyomás beállítása a desztillációs oszlop kimeneti korrozív kondenzátum csővezetékéhez

Szabványos gyártási folyamat

1. Szénacél szeleptest precíziós megmunkálás, távolítsa el a sorját a belső üregről és a karima tömítőfelületéről.

2. Belső üreges Sa2.5 fokozatú homokfúvás kezelés, javítja a PTFE bélésanyag tapadási szilárdságát.

3. PTFE nyersanyag nátrium-aktiválása; a szelepház, a dugó és az ülés alkatrészek vákuumragasztását tiszta műhelyben végezze el.

4. Béléses burkolat (dugó, ülés) és működtető precíziós összeszerelése; hibakeresés mechanikus löket és fojtó út.

5. Több elem ellenőrzése: 10KV teljes üregű szikraszkennelési teszt; speciális szelepülék-tömörség-fojtás szimulációs teszt; hidraulikus nyomástartási teszt.

6. Löket újrakalibrálása pneumatikus/elektromos hajtóműhöz; tisztítsa meg a szelep belső üregét.

7. A karimás csatlakozókat dedikált PTFE karcolásgátló kupak védi; lengéscsillapító csomagolás kész szelepes kivitelhez.

GYIK

Q1: Mi a különbség a PTFE bélésű vezérlőszelep és a hagyományos bélelt golyósszelep között? V: Ez egy fojtószelep az áramlás / nyomás folyamatos beállításához; A hagyományos golyóscsapot csak a teljesen nyitott / teljesen zárás be- és kikapcsolásra használják, nem lehet fokozatmentes szabályozást megvalósítani.

2. kérdés: Csatlakoztatható-e ez a PTFE bélésű ipari vegyi vezérlőszelep a DCS automatikus vezérlőrendszerhez? V: A pneumatikus és elektromos működtető változatok támogatják a jelcsatlakozást DCS / PLC rendszerrel a távoli automatikus fojtószabályozáshoz.

3. kérdés: Alkalmas ez a vezérlőszelep fluorsav-tartalmú súrolóközeghez? V: A fluortartalmú súrolóközeghez válasszon továbbfejlesztett, 3 mm-es vastagított PTFE bélésverziót, kérjük, előzetesen tájékoztassa a közeg összetételét.

4. kérdés: Milyen speciális ellenőrzéseken mennek át az egyes vezérlőszelepek a szállítás előtt? V: Minden szelepen átesik a szikraszivárgási teszt, a független szelepülék-fojtótömörségi teszt és a hidraulikus nyomástartási teszt.

5. kérdés: Ez a vezérlőszelep közvetlenül illeszthető a meglévő PTFE-bélésű csőrendszerhez? V: Követi a HG20536 egységes, teljes bélésű karimás szabványt, amely közvetlenül kompatibilis a teljes sorozatú fluor bélésű csőszerelvényeinkkel és technológiai berendezéseinkkel.

6. kérdés: Mi a garanciális kör a bélelt vezérlőszelepre? V: A szénacél szeleptestre 10 év szerkezeti garancia vonatkozik; PTFE bélés 5 év garancia; hajtómű tartozékai 2 év garancia, kizárják a mesterséges karcolásokat és a hibás működésből eredő károkat.
