PTFE-vel bélelt saválló vegyi vevő tartály

A PTFE-vel bélelt saválló vegyi vevőtartály a folyamatoldali közbenső pufferberendezéshez tartozik, amelyet kifejezetten a savas folyadékok fogadására optimalizáltak, és különböznek az általános célú multimédiás gyűjtőtartályoktól és a nagy statikus tárolótartályoktól. Savdesztillációs oszlopok, savas reaktorok és kondenzációs egységek kimeneti helyére van felszerelve a forró savas kondenzátum és a reakcióelvezető folyadék azonnali összegyűjtésére.

A forró savas kondenzátum mind a hőmérsékleti hatást, mind a savas erózió kockázatát hordozza magában; A közönséges fém vevőkészülékek gyorsan korróziót szenvednek, míg a szokásos műanyag tartályok nem viselik el a vákuumot és a magas hőmérsékletű kondenzátum sokkot. Ez a vevő egyesíti a nyomásálló szénacél burkolatot és a varrat nélküli, teljesen burkolt PTFE belső bélést, hatékonyan megbirkózik a forró savas folyadék időszakos beáramlásával.

Széles körben elterjedt tengerentúli vegyi üzemek savszintézisében, pácolási hulladék-sav-visszanyerésében és fluorkémiai kondenzáció-visszanyerő gyártósorokon.

Teljes műszaki specifikációs táblázat

Mi az a PTFE-vel bélelt saválló vegyi vevőtartály?

A PTFE-vel bélelt saválló vegyi vevőtartály egy nyomástartó közbenső puffertartály, amelyet a savas vegyi folyamatok hurkjaihoz terveztek. Szénacél nyomásálló külső héjból és vákuum-laminált varrat nélküli PTFE belső bélésből áll, amely lefedi a tartály üregét, az aknát és az összes csatlakozó fúvókát. Alapvető funkciója a felfelé irányuló reaktorokból vagy desztillációs kolonnákból érkező forró savas kondenzátum és a folyamatból kilépő folyadék átmeneti befogadása és rövid idejű pufferelése, mielőtt a közeget továbbítaná a következő tároló- vagy kezelőegységekbe. Nem használják hosszú távú statikus készletezéshez vagy kémiai keverési reakcióhoz. Dedikált fúvókákkal felszerelve a kondenzvíz bemenetéhez, a folyadékszint figyeléséhez, a vákuum kiegyensúlyozásához és a sav-folyadék kivezetéshez. Függőleges és vízszintes szerkezeti formában kapható, és PTFE-bevonatú saválló csőrendszerrel csatlakozik HG20536 korróziógátló karimákon keresztül.

A termék fő előnyei

1. Célorientált korrózióvédelem forró savas kondenzátumhoz A teljes felületű PTFE bélés ellenáll az időszakosan beáramló forró savas kondenzátum okozta súrlódásnak és eróziónak, megoldja a fém vevők idő előtti meghibásodását váltakozó forró savas hatás hatására.

2. Vákuum-kiegyensúlyozott folyamat-adaptáció Stabil teljesítmény a folyamat mikro-negatív nyomású üzemállapotában, megfelel a vákuumdesztilláció sav-kondenzátum gyűjtésének munkafolyamatának, elkerüli a bélés leválását periodikus nyomásingadozások hatására.

3. Többfúvóka, testreszabott a savfolyamat hurokhoz. Előre fenntartott funkcionális fúvókák a kondenzvíz bemenetéhez, a folyadékszint-mérőhöz, a vákuummérleghez és a sav-folyadék kiürítéséhez. Nincs szükség további helyszíni furatnyitásra, megelőzve a másodlagos feldolgozás által okozott béléskárosodást.

4. Alacsony maradékanyag-tartalmú belső felület a sav-tételes váltáshoz A sima, tapadásmentes PTFE belső fal csökkenti a savas közeg maradványait, kényelmes az öblítéshez különböző savtételek váltásakor, csökkenti a keresztszennyeződés kockázatát a különböző savtípusú gyártási ciklusok között.

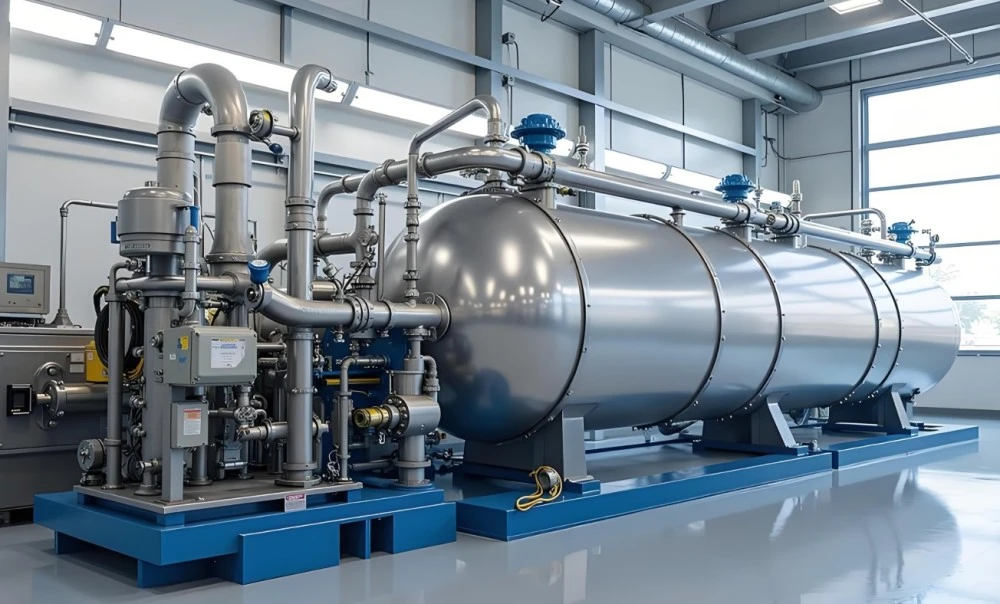

5. Kettős beépítési forma Opciók Függőleges kompakt típus platformra szerelhető berendezések fölé; vízszintes nyereggel támasztott változat korlátozott magasságú műhelytérhez, rugalmasan illeszthető az upstream-down csővezeték-elrendezéshez.

6. Egységes korróziógátló interfész kompatibilitás HG20536 teljes PTFE-béléssel bélelt karima, varrat nélküli dokkolás Zhuoyan saválló bélésű reaktorral, desztillációs oszloppal, csővezetékkel és szerelvényekkel a teljes savas eljárással, egyablakos beszerzéshez.

Fő alkalmazási mezők

Főleg savval kapcsolatos vegyi termelés folyamatpuffereinél alkalmazzák, délkelet-ázsiai és közel-keleti szervetlen-kémiai üzemek tengerentúli szállítási nyilvántartásaival:

Szervetlen-savas desztillációs sor: Kondenzátum befogadó sósavhoz, salétromsavas rektifikációs folyamat

Fluorkémiai üzem: Forró fluorsav tartalmú kondenzátum ideiglenes pufferelés

Pácolás-hulladék-sav hasznosítás projekt: Pácolóműhelyből származó savanyú hulladék átvétele

Finomkémiai savszintézis: A savas reakcióból kilépő folyadék rövid távú pufferelése

Környezetvédelmi korrozív hulladék-folyadék kezelés: Tömény savas szennyvíz elülső fogadása

Kísérleti léptékű savfolyamat tesztműhely: Közbenső gyűjtés kis tételes savas kísérleti reakcióhoz

Szabványos gyártási folyamat

1. Szénacél héj beépített hegesztés, teljes polírozás a tartály belső üregéhez és az összes fúvóka hegesztési varratához az éles sarkok kiküszöbölésére.

2. 500 ℃ magas hőmérsékletű zsírtalanítás a hegesztési maradék feszültség eltávolítására, megakadályozza a bélés deformálódását időszakos forró-savas ütések hatására.

3. Sa2.5 fokozatú nehéz homokfúvás a belső üreg felületéhez, garantálja a PTFE lemez nagy tapadási szilárdságát.

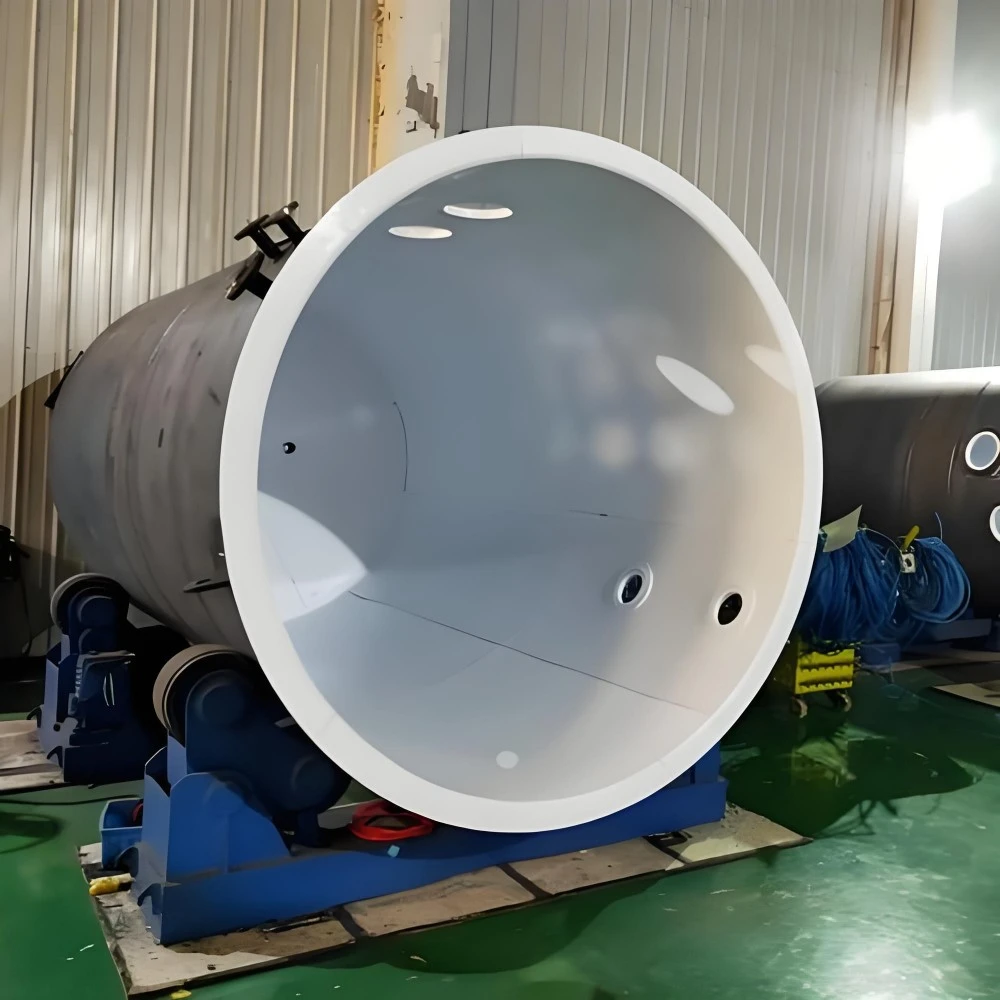

4. Importált PTFE nyerslemez nátrium-aktiválása; vákuumos varrat nélküli laminálás 10000-es tisztaságú műhelyben. Dupla PFA melegen olvadó hegesztés minden olyan fúvóka átmeneti sarkához, amelyen savas kondenzátum súrlódás van.

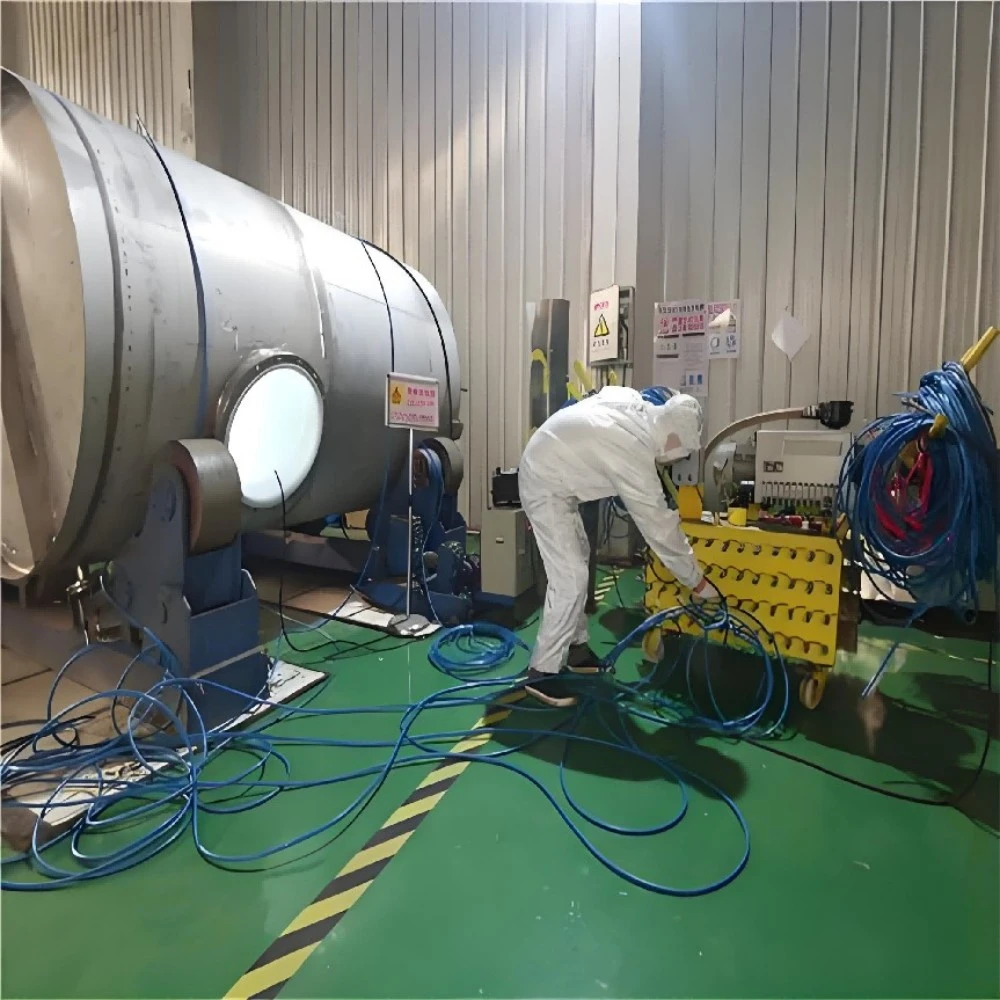

5. Teljes falú mobil 10KV-s szikraszkennelés vizsgálat, fókusz érzékelés a fúvóka-tartály-test ízületi pozícióiban, amelyek érzékenyek a sav behatolására.

6. 1,2-szeres tervezési nyomású hidraulikus tartási teszt, nyomástartás 30 percig nyomásesés nélkül.

7. Belső üreg tisztítása a műhelypor eltávolítására; minden karimanyílást speciális PTFE karcolásgátló védőkupak zárja le. Megerősített fadobozos csomagolás tengeri-szárazföldi szállításhoz.

GYIK

1. kérdés: Ez a PTFE-vel bélelt saválló vegyszer-vevő edény képes-e összegyűjteni a forró fluorsav-tartalmú kondenzátumot? V: Működhet HF-tartalmú forró kondenzátum esetén, ha 3 mm-es vastagságú PTFE bélésre frissíti, kérjük, tájékoztassa a kondenzátum összetételét rendelés előtt.

2. kérdés: Milyen telepítési lehetőségek állnak rendelkezésre ehhez a savfolyamat-gyűjtőedényhez? V: Függőleges kompakt típus berendezés-platformra szereléshez; vízszintes nyeregtámaszú változat alacsony magasságú korlátozott műhelyelrendezéshez.

3. kérdés: Megengedhető-e a helyszíni fúrás további fúvókák hozzáadása a szállítás után? V: A helyszíni fúrás vagy vágás szigorúan tilos, ami tönkreteszi a beépített PTFE bélést; erősítse meg az összes fúvóka pozíciót a gyártás előtti rajzi szakaszban.

4. kérdés: Megfelelhet ez a gyűjtőedény a meglévő saválló desztillálóoszlopnak és a bélelt csöveknek? V: A HG20536 egységes korróziógátló karima szabványt alkalmazza, közvetlenül dokkolható a teljes sorozatú saválló, fluorral bélelt technológiai berendezéseinkkel és csőszerelvényeinkkel.

5. kérdés: Milyen ellenőrzéseken mennek keresztül az egyes fogadóhajók a szállítás előtt? V: Minden egység átesik a teljes falra kiterjedő szikraszkennelésen (a hangsúly a fúvókák illesztésein), valamint a hidraulikus nyomástartási tömítettség kettős tesztjén.

6. kérdés: Mit takar a hivatalos garancia? V: Szénacél héj 10 év szerkezeti garancia; PTFE bélés 5 év garancia (kivéve a mesterséges karcolásokat, ütéseket és hibás működési sérüléseket); fúvókák és tartozékok 2 év garancia.
