A korrozív technológiai közegek, az igényes működési feltételek és a felülettisztaságra vonatkozó szigorú követelmények összetett mérnöki feladattá tehetik a berendezés anyagválasztását. A perfluor-alkoxi-alkán (PFA) bevonat fluorpolimer gátat képez a fém szubsztrátum felett, segítve az alatta lévő felület védelmét a kompatibilis kémiai közegekkel szemben. A bevont edény alkalmassága nem csupán a vegyszerállóságtól függ: a bevonat integritását, hőmérsékletét, nyomását, a berendezés geometriáját és a tervezett folyamatot együtt kell értékelni.
Ez az útmutató elmagyarázza, hogyan használják a PFA-val bevont edényeket a tárolás, az anyaggyűjtés, a keverés és az elválasztás során. Megvizsgálja a bevonat jellemzőit, a berendezések konfigurációit, a kémiai összeférhetőséget, az ellenőrzési módszereket, a működési határokat, a tisztítási gyakorlatokat és a műszaki specifikáció követelményeit. A cél az, hogy segítsenek a folyamatmérnököknek meghatározni a megfelelő konfiguráció értékeléséhez szükséges információkat, mielőtt a berendezés tervezése és gyártása befejeződik.
Tartalomjegyzék
Válasszon egy részt az alábbiakban az anyagválasztás, az edény kialakítása, az ellenőrzés és az alkalmazás-specifikus szempontok megismeréséhez.
- A PFA bevonat technológia megértése
- Fontos bevonatjellemzők
- Négy fő berendezés-konfiguráció
- Kémiai kompatibilitás és feldolgozási közeg
- Hőmérséklet, nyomás és vákuumviszonyok
- Komplex geometria és bevonat lefedettség
- Ellenőrzés és minőségellenőrzés
- Ipari alkalmazások
- Tisztítási, karbantartási és üzemeltetési gyakorlatok
- Bevonatos berendezések és lemezekkel bélelt berendezések
- Műszaki specifikáció készítése
- Gyakori kiválasztási hibák
- Egyedi konfiguráció és tervezés áttekintése
- Gyakran Ismételt Kérdések
- Végső mérnöki szempontok
1. A PFA bevonat technológia megértése
A vegyi feldolgozó berendezések gyakran kezelnek savakat, lúgokat, oldószereket, intermediereket és keverékeket, amelyek megtámadhatják a fémfelületeket. A megfelelő anyag kiválasztása ezért elengedhetetlen, ha a folyamat megbízható elszigetelést, ellenőrzött anyagkontaktust és egyenletes berendezésteljesítményt igényel. Számos alkalmazásban az edényszerkezethez használt anyag és a folyamatnak kitett anyag különböző mérnöki célokat szolgál.

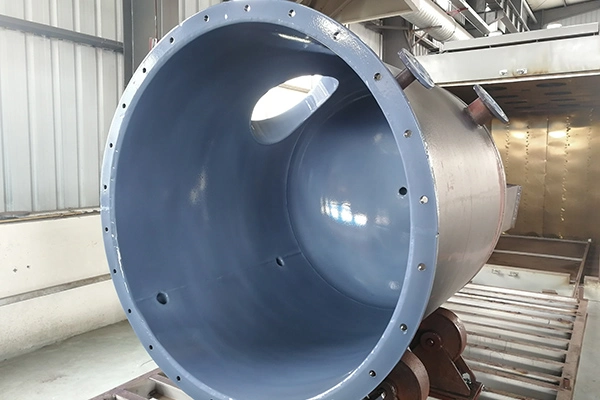

PFA bevonatú berendezésekhasználjon PFA bevonatot a belső fémfelületre, hogy korrózióálló gátat biztosítson a kompatibilis technológiai közegeknek. A fém szubsztrátum szerkezeti alátámasztást biztosít, míg a polimer bevonat létrehozza a kívánt érintkezési felületet. Ez az elrendezés olyan technológiai edényeknél és belső szerkezeteknél jöhet szóba, ahol fluorpolimer védőfelületre van szükség.
A PFA a perfluor-alkoxi-alkán rövidítése, egy fluorpolimer, amely széles kémiai ellenállásáról és hőteljesítményéről ismert. Tulajdonságai miatt bizonyos vegyi feldolgozási környezetekben hasznos, beleértve azokat az alkalmazásokat is, ahol fontos a felület tisztasága és a közvetlen érintkezés csökkentése a folyamatközeg és a hordozó között.
Hogyan működik a védőgát
A bevonat akkor választja el a technológiai közeget az alatta lévő fémtől, ha a bevonat folyamatos, megfelelően felhordott és alkalmas a meghatározott szolgáltatásra. A vegyszerállóság csak egy része ennek a funkciónak. A bevonat sértetlensége azért is számít, mert a helyi hibák, sérülések vagy nem megfelelő működési feltételek alááshatják a tervezett akadályt.
Ellentétben a különálló lemezbélésekkel, amelyek előregyártott polimer réteget használnak, amelyet egy edénybe helyeznek, az aljzatra bevonatot visznek fel. Az alkalmazástól és az eljárástól függően a bonyolult formájú, többszörös átmenettel rendelkező vagy gondos lefedést igénylő részletekkel rendelkező belső felületek bevonatolása megfontolandó.
Egy adott alkalmazás alkalmassága az aljzat előkészítésétől, a felhordás módjától, a bevonat vastagságától, a felület geometriájától, a kikeményedési vagy feldolgozási követelményektől és az ellenőrzési tervtől függ. Ezeket az elemeket a berendezés tervezésének részeként kell értékelni, nem pedig külön utólagos gondolatként kezelni.
Miért számít még mindig a fém hordozó?
A bevonat nem helyettesíti a megfelelően megtervezett hajó szükségességét. A fémtestet a berendezés szerkezeti terheléseihez, méreteihez, csatlakozásaihoz, támasztékaihoz, valamint az alkalmazandó nyomás- vagy vákuumterheléshez kell tervezni. A korrózióálló felület nem képes kompenzálni a mechanikai kiszolgálására alkalmatlan edénytestet.
Hasonlóképpen, az aljzat geometriája befolyásolja a bevonatrendszert. A sarkok, belső átmenetek, csatlakozási nyílások és más összetett jellemzők különös figyelmet igényelhetnek a felület előkészítése, felhordása és ellenőrzése során. A javasolt konstrukciónak hozzáférést kell biztosítania a bevonat felviteléhez és ellenőrzéséhez, ahol a folyamat védelmet igényel.
Mérnöki elv:Értékelje a bevonatot és az alatta lévő szerkezetet egyetlen berendezés rendszerként. A kémiai kompatibilitásnak, a gát integritásának, a szerkezeti tervezésnek és a folyamatfeltételeknek egyaránt támogatniuk kell a tervezett alkalmazást.
Kezdje az eljárási kötelezettséggel
Mielőtt kiválasztana egy edényt, határozza meg, hogy milyen szerepet kell betöltenie. A tárolóedény meghatározott ideig tárol egy anyagot. A vevő egy másik műveletből származó anyagot gyűjt össze. A keverőtartály támogatja a keverést vagy a keverést, míg az oszlop környezetet biztosít az elválasztási folyamathoz. Minden egyes feladat más-más követelményeket támaszt a geometriára, a csatlakozásokra, a tartozékokra és a működési feltételekre vonatkozóan.
Ennek a funkciónak a korai meghatározása gyakorlati alapot biztosít a bevonatrendszer és a berendezés konfigurációjának értékeléséhez. Segít abban is, hogy egy általános specifikáció figyelmen kívül hagyja a végső tervezést befolyásoló folyamatjellemzőket.
2. A bevonat fontos jellemzői
A PFA bevonatot az anyag- és felületi tulajdonságok kombinációja alapján választják ki. Az egyes tulajdonságok fontossága a vegyi közegtől, a felületvédelem szükséges mértékétől, a berendezés kialakításától, valamint az edény üzemeltetésének és tisztításának módjától függ.
Korrózióállóság
A PFA számos korrozív vegyszernek ellenáll, így olyan alkalmazásokra alkalmas, ahol a szabaddá vált fémfelület nem biztos, hogy biztosítja a szükséges élettartamot vagy anyagkompatibilitást. Mindazonáltal egyetlen kiválasztás sem alapulhat kizárólag a vegyi anyagok savként, lúgként, oldószerként vagy oxidálószerként való általános leírásán.
A pontos kémiai összetétel, a koncentráció, a hőmérséklet, az érintkezés időtartama és a folyamat sorrendje egyaránt hozzájárul az összeférhetőség értékeléséhez. A keverékek és a változó folyamatösszetételek különös figyelmet igényelnek, mert viselkedésük eltérhet egy izolált vegyi anyagétól.
Felületi simaság és tisztíthatóság
A sima polimer felület csökkentheti a technológiai maradványok visszatartását, és megkönnyítheti a tisztítást megfelelő berendezés-konfigurációk esetén. Ez a jellemző olyan finomkémiai és gyógyszerészeti eljárásoknál lehet releváns, ahol a visszamaradó anyagok eltávolítása fontos működési követelmény.
A felület simasága azonban önmagában nem garantálja a tisztíthatóságot. A berendezés geometriája, a holt zónák, a leereszthetőség, a maradék típusa, a tisztítószer kompatibilitása és a tisztítási eljárás befolyásolja az edény tisztításának hatékonyságát. A belső fúvókákat, sarkokat, keverőfelületeket és egyéb átmeneteket figyelembe kell venni az általános kialakítás értékelésekor.
Érintkezőfelület vezérlés
A folyamatos, megfelelő bevonat csökkentheti a közvetlen érintkezést a folyamatközeg és a fémhordozó között. Ez akkor lehet releváns, ha a fémmel való érintkezés vagy az esetleges szennyeződés ellenőrzése fontos. A tényleges eredmény a bevonat sértetlenségétől, a kémiai folyamattól és az alkalmazáshoz meghatározott szennyeződés-ellenőrzési követelményektől függ.
A nagy tisztaságú szolgáltatásnál a teljes rendszert értékelni kell, nem pedig azt feltételezni, hogy a fluorpolimer bevonat automatikusan megfelel minden tisztasági követelménynek. A bevonat állapota, a berendezés tisztasága, a csatlakoztatott alkatrészek, a tisztítási eljárások és az anyagvisszatartás lehetősége mind hozzájárulnak az értékeléshez.
Hőteljesítmény
A PFA bizonyos alkalmazásokban használható, amelyek magasabb vagy csökkentett hőmérsékletet igényelnek. Az ehhez a termékcsaládhoz tartozó termékinformáció -20°C és 260°C közötti hőmérséklet-tartományt tartalmaz. Ezt a műszaki értékeléshez megadott tartományként kell kezelni, nem pedig minden edényre, bevonatrendszerre, vegyi vagy nyomási körülményre vonatkozó univerzális működési korlátként.
A megfelelő működési határértéket az adott berendezésre és a teljes munkaciklusra vonatkozóan meg kell erősíteni. A hőmérséklet befolyásolhatja a polimer viselkedését, a kémiai kompatibilitást, valamint a bevonat és a fémhordozó közötti kölcsönhatást. Ezért a tervezés során azonosítani kell a fűtést, hűtést, ismételt hőciklusokat és a hirtelen hőmérsékletváltozásokat.
A fedés és a bevonat integritása
A bevonat funkciója a kívánt belső felület állapotától függ. Fontos az egyenletes fedés és a megfelelő vastagság, míg a tűlyukak vagy sérülések veszélyeztethetik a helyi védelmet. A felület előkészítése és a felhordás ellenőrzése ezért fontos szempont a gyártás során.
Az ellenőrzési módszernek és az elfogadási kritériumoknak meg kell felelniük a bevonatrendszernek és az edény kialakításának. A bevonat követelményének meg kell határoznia a védendő területeket, az alkalmazandó vastagsági követelményeket és a berendezés elfogadása előtt szükséges ellenőrzési bizonyítékokat.
- Értékelje a vegyszerállóságot az aktuális közeggel és működési feltételekkel.
- Vegye figyelembe a felületkezelés és az edény geometriája hatását a tisztításra.
- Adott esetben határozza meg az érintkezési felületre és a szennyeződés ellenőrzésére vonatkozó követelményeket.
- Erősítse meg a teljes berendezés-összeállítás hőmérséklet- és nyomáshatárait.
- A gyártás előtt határozza meg a bevonat ellenőrzési módszereit és az elfogadási kritériumokat.
3. Négy fő berendezés-konfiguráció
A bevonatos edények különböző feladatokat látnak el egy feldolgozó üzemben. A tárolótartályok, tartályok, keverőtartályok és oszlopok mindegyike igényelhet korrózióvédelmet, de alakjuk, csatlakozásaik, belső alkatrészeik és működési sorrendjük nem cserélhető fel egymással.
3.1 PFA bevonatú tárolótartályok
A tárolótartályok kompatibilis vegyi anyagokat, nyersanyagokat, intermediereket vagy technológiai folyadékokat tárolnak mindaddig, amíg azokat fel nem használják vagy más műveletbe nem helyezik át. Ezekben az alkalmazásokban a bevonat hosszabb ideig érintkezhet a tárolt közeggel.
A kiválasztási folyamat során figyelembe kell venni a tárolt közeg összetételét és koncentrációját, a tárolás várható időtartamát, a minimális és maximális hőmérsékletet, valamint a töltési és ürítési eljárásokat. A folyamatleírásnak ki kell terjednie a belső felülettel érintkező tisztítószerekre is.
A kapacitást mind a szükséges munkatérfogat, mind a névleges tartálytérfogat alapján kell meghatározni. A végső geometriának figyelembe kell vennie a tervezett folyadékszintet, a telepítési elrendezést, a csatlakozásokat és az esetleges további folyamatkövetelményeket.
- Erősítse meg a tárolandó anyagot vagy keveréket és működési feltételeit.
- Adja meg a névleges térfogatot, a használható munkatérfogatot és a fő méreteket.
- Adott esetben határozza meg a bemeneti, kimeneti, lefolyó, szellőző és a műszerekkel kapcsolatos követelményeket.
- Tekintse át a hozzáférést ellenőrzéshez, tisztításhoz és rutinszerű karbantartáshoz.
A jól meghatározott tárolási specifikáció összekapcsolja az anyagkompatibilitást a telepítés gyakorlati követelményeivel. Az edényt mind elszigetelési funkciója, mind a környező rendszerrel való interfészei szempontjából értékelni kell.
3.2 PFA bevonatú vevők
A vevők összegyűjtik az anyagokat egy upstream szakaszból, mielőtt a tartalmat továbbítják, tovább dolgozzák vagy az üzem másik részébe irányítják. A folyamattól függően a bejövő anyag lehet folyadék, kondenzátum, közbenső termék vagy áram, amelynek összetétele működés közben változik.
A fogadási kötelezettség határozza meg a szükséges mennyiséget és csatlakozási elrendezést. A tervezőknek meg kell érteniük a bejövő áramlást, mennyi anyag halmozódhat fel a következő átvitel előtt, és hogy a nyomás vagy a hőmérséklet változhat-e a begyűjtés és a kiürítés során.
A vevőnek több csatlakozása is lehet a bejövő anyag, kiürítés, légtelenítés, szintfigyelés vagy egyéb funkciók számára. Elhelyezésüket össze kell hangolni a folyamat elrendezésével, a vízelvezetési igényekkel és a hozzáférési követelményekkel. A belső bevonatnak alkalmasnak kell lennie az edénybe belépő anyaghoz, beleértve az összetételében bekövetkezett lényeges változásokat is.
- Azonosítsa az upstream berendezést és a bejövő folyam tulajdonságait.
- Határozza meg a várható felhalmozódási mennyiséget és az átviteli gyakoriságot.
- Adja meg a bemeneti, kimeneti, légtelenítő és felügyeleti csatlakozásokat.
- Adott esetben vegye figyelembe a nyomásváltozásokat, a páralecsapódást és a hőmérséklet-ingadozásokat.
Ezeknek a működési részleteknek a meghatározása segít meghatározni a vevő célját a szélesebb folyamatrendszeren belül, és egyértelmű alapot biztosít a konfiguráció véglegesítéséhez.
3.3 PFA bevonatú keverőtartályok
A keverőtartályok két vagy több anyagot kombinálnak, vagy szabályozott működési feltételek mellett tartanak fenn egy keveréket. A feladattól függően a berendezés tartalmazhat keverőt, tengelybemenetet, hajtóegységet, tömítéseket, műszereket és további anyagcsatlakozásokat.
A tartály bevonata csak az egyik alkotóeleme a teljes anyag-érintkezési rendszernek. Minden más átnedvesedett alkatrészt, beleértve a tömítéseket és a tömítéseket, külön kell figyelembe venni a technológiai közeggel való kompatibilitás érdekében. Hőmérséklet- és nyomáshatáraiknak is összhangban kell lenniük a berendezés feladatával.
A mechanikai követelmények a konfigurációt is befolyásolják. A keverőberendezés véglegesítése előtt meg kell határozni a várható folyadéktulajdonságokat, a keverési célt, a szükséges működési sebességet és a folyamat viselkedését. A keverőegység és a bevont edény közötti interfészt felül kell vizsgálni, hogy figyelembe vegyék a mechanikai terhelési és hozzáférési követelményeket.
- Ismertesse a kevert anyagokat és a működés közbeni lényeges változásokat.
- Adja meg a keverési célt és a szükséges keverő elrendezést.
- Azonosítsa a tengelybemeneteket, tömítéseket, tömítéseket, műszereket és egyéb tartozékokat.
- Tekintse át a tisztításhoz való hozzáférést és a belső funkciókból származó maradványok eltávolítását.
A végső elrendezésnek meg kell felelnie a folyamat követelményeinek anélkül, hogy feltételeznénk, hogy ugyanaz a keverő vagy csatlakozási elrendezés minden keverési alkalmazáshoz megfelelő.
3.4 PFA bevonatú oszlopok
A bevont oszlopok felhasználhatók elválasztási műveletekben, például desztillációban és rektifikálásban, ha az eljárás korrózióálló belső felületet igényel. Konfigurációjuk az elválasztási kötelezettségtől, az üzemi körülményektől, a folyamat anyagoktól és a belső alkatrészek felépítésétől függ.
Az egyszerű tárolóedényekkel ellentétben egy oszlop több belső tulajdonságot is tartalmazhat, amelyek befolyásolják a folyamatfázisok közötti érintkezést. A kialakítástól függően az elrendezés tartalmazhat belső szerkezeteket és csatlakozásokat, amelyeket össze kell hangolni a bevonási folyamattal és az ellenőrzési követelményekkel.
A folyamatmérnököknek meg kell határozniuk a tervezett szétválasztási feladatot, az üzemi hőmérsékletet és nyomást, az anyagösszetételt és a kapcsolódó berendezések követelményeit. A javasolt bevonási módszernek meg kell felelnie az oszlop geometriájának és a védelmet igénylő belső felületeknek.
- Ismertesse a tervezett szétválasztási folyamatot és a vonatkozó működési szakaszokat.
- Azonosítsa a folyamatközegeket és az összetétel várható változásait.
- Adja meg az oszlopméreteket, a csatlakozási pozíciókat és a belső konfigurációs részleteket.
- Határozza meg, hogyan kell értékelni a bevonat fedettségét és integritását a releváns felületeken.
A berendezés specifikációjának tükröznie kell a tényleges elválasztási folyamatot, nem pedig az oszlopot eltérő alakú tárolóedényként kezelni.
| Berendezés típusa | Elsődleges funkció | Fő tervezési fókusz | Kulcsinformációk |
|---|---|---|---|
| Tároló tartály | Meghatározott ideig megtartja a vegyi anyagokat. | Elszigetelés, tárolási feltételek és transzfer hozzáférés. | Tárolt közeg és munkatérfogat. |
| Vevő | Anyagot gyűjt egy upstream folyamatból. | Bejövő áramlás, felhalmozódás és kisülés. | Átviteli sorrend és csatlakozási elrendezés. |
| Keverő tartály | Anyagokat kombinál vagy keveréket tart fenn. | Keverés, tengelyfelületek és nedvesített tartozékok. | Keverési kötelezettség és anyagtulajdonságok. |
| Oszlop | Támogatja az elválasztási folyamatot. | Belső konfiguráció és folyamatfeltételek. | Elkülönülési ügyelet és belső rendezés. |
Ezek általános funkcionális megkülönböztetések. Meg kell határozni a tényleges méreteket, bevonási módszereket és működési határokat a megadott berendezéshez és folyamathoz.
4. Kémiai kompatibilitás és feldolgozási közeg
A kémiai összeférhetőséget a tényleges folyamatinformációk alapján kell ellenőrizni, nem pedig egy széles anyagkategória alapján. Bár a PFA számos korrozív vegyszerrel szemben ellenáll, egy adott bevonat alkalmassága az összetételtől, koncentrációtól, hőmérséklettől és az expozíció időtartamától függ.
Határozza meg a teljes kémiai összetételt
Kezdje a bevont felülettel érintkező anyagok felsorolásával. Tartalmazza a fő összetevőket, a releváns szennyeződéseket, adalékokat, intermediereket és reakciótermékeket. Ha az eljárás keveréket tartalmaz, a teljes összetételt olyan pontosan kell leírni, amennyire a rendelkezésre álló folyamatadatok lehetővé teszik.
Előfordulhat, hogy a kémiai név önmagában nem ragadja meg a koncentrált oldat vagy többkomponensű keverék viselkedését. Hasonlóképpen, az edénybe belépő készítmény eltérhet attól a készítménytől, amely később egy adagban vagy egy elválasztási szakasz után jelen van.
A változó kémiai feltételekkel járó folyamatok esetén külön azonosítsa a fontos szakaszokat. Ez lehetővé teszi a bevonat értékelését azokkal az anyagokkal szemben, amelyekkel a működési ciklus során találkozhat.
Vegye figyelembe a koncentrációt és a hőmérsékletet
A koncentráció befolyásolhatja a kompatibilitás értékelését, különösen akkor, ha egy folyamat hígítást, bepárlást, koncentrálást vagy reakciót foglal magában. A specifikációnak meg kell különböztetnie a tipikus értékeket azoktól a minimális és maximális feltételektől, amelyeket a berendezés tapasztalhat.
A hőmérsékletet az összetétel mellett kell értékelni. Normál működés, fűtés, hűtés, tisztítás vagy leállítás során egy bevonat különböző feltételekkel szembesülhet. Alkalmasságát meg kell erősíteni az alkalmazás szempontjából releváns kémiai összetétel és hőmérséklet kombinációira.
Tartalmazzon tisztítószereket és segédanyagokat
A tisztítás során olyan anyagok érhetik a belső felületet, amelyek nem részei a normál gyártásnak. A tisztítóoldatokat, az öblítőfolyadékokat és a karbantartással kapcsolatos vegyszereket ezért be kell vonni a kompatibilitási felülvizsgálatba, ahol azok érintkeznek a bevonattal.
A teljes tisztítási eljárás is számít. Hőmérséklete, expozíciós ideje és mechanikai hatásai akkor is hatással lehetnek a berendezésre, ha maga a tisztítószer kompatibilis a polimerrel. A tömítések, tömítések és egyéb átnedvesedett alkatrészek kompatibilitását is meg kell erősíteni.
Vegye figyelembe az érintkezési időtartamot és a működési eltéréseket
A tárolóedény hosszabb ideig kitéve a bevonatát egy közegnek, míg a vevő rövidebb, de ismétlődő érintkezésbe kerülhet. Egy keverőedény változatosabb helyi körülményeket tapasztalhat az anyagok kombinálásakor. Ezeket a különböző feladatokat le kell írni a bevonat alkalmasságának értékelésekor.
Figyelembe kell venni az ésszerűen előrelátható folyamateltéréseket is. A váratlan koncentrációváltozások, a tartós tartási időszakok vagy az anyagok nem szándékos kombinációja elmozdíthatja a folyamatot a normál működési feltételektől. A berendezés specifikációjában meg kell határozni azokat a forgatókönyveket, ahol ezek befolyásolhatják a bevonatot vagy az edény integritását.
Kompatibilitási ellenőrző lista:
- Kémiai azonosságok, koncentrációk és releváns keverékek.
- A folyamat szakaszai, amelyekben a kémiai összetétel megváltozik.
- Minimális, normál és maximális érintkezési hőmérséklet.
- Tisztítófolyadékok és egyéb segédanyagok, amelyek érintkeznek a bevonattal.
- Az érintkezés várható időtartama és a vonatkozó folyamateltérések.
Ha fontos kémiai adatok nem állnak rendelkezésre, rögzítse a bizonytalanságot műszaki felülvizsgálat céljából. Az összeférhetőséget nem szabad megerősítettnek tekinteni pusztán azért, mert az általános anyagleírás az elsődleges vegyszerrel szembeni rezisztenciára utal.
5. Hőmérséklet, nyomás és vákuumviszonyok
Az üzemi feltételek együttesen befolyásolják a bevonatot és a fémedényt. A hőmérséklet befolyásolja a polimer viselkedését és a kémiai kompatibilitást, míg a nyomás és a vákuum viszonyok befolyásolják a teljes szerelvényre támasztott mechanikai követelményeket. Ezeket a paramétereket a konfiguráció jóváhagyása előtt ki kell értékelni.
Hőmérséklethatárok és termikus ciklus
A mellékelt termékinformáció -20°C és 260°C közötti üzemi hőmérsékleti tartományt sorol fel a berendezéshez. Ezt a tartományt meg kell erősíteni az egyedi bevonatrendszer, az edény felépítése, a vegyi közeg és a működési feltételek alapján. Ez nem értelmezhető garanciaként arra, hogy minden konfiguráció megfelelő a teljes választékban.
A specifikációnak meg kell határoznia a normál hőmérsékletet, a maximális és minimális hőmérsékletet, valamint a várható hőmérséklet-változásokat az indítás, az üzemeltetés, a tisztítás és a leállítás során. Ha egy reakció hőt termel, vagy a folyamat fűtési és hűtési ciklusokat használ, ezeket a szakaszokat be kell vonni az értékelésbe.
A gyors hőmérséklet-változások további követelményeket támasztanak a polimer bevonat és a fém hordozó közötti kapcsolattal szemben. A tervezőknek figyelembe kell venniük a várható ciklust, időtartamot és gyakoriságot, amikor eldöntik, hogy a javasolt berendezés megfelelő-e.
Túlnyomásos működés
Jegyezze fel a normál üzemi nyomást, a tervezési nyomást és az előrelátható átmeneti állapotokat. Az anyagfeltöltés, a gőzképződés, a reakció, a kisülés és más technológiai berendezésekhez való csatlakozás nyomásváltozásokat idézhet elő, amelyek befolyásolják az edény kialakítását.
Az edény nyomástartó képessége a szerkezeti kialakítástól és a megfelelő tartozékoktól függ, nem csupán a bevonóanyagtól. A karosszériát, a csatlakozásokat, a fúvókákat, a burkolatokat és az egyéb nyomástartó elemeket a vonatkozó tervezési követelmények szerint kell értékelni.
Vákuumos feltételek
A vákuumszolgáltatás explicit értékelést igényel, mert olyan nyomáskülönbséget hoz létre, amely eltér a pozitív nyomású működéstől. Vákuum léphet fel a feldolgozás, a kondenzáció, a szivattyúzás vagy más működési szakaszok során.
A specifikációnak meg kell határoznia a minimális abszolút nyomást, a hőmérsékletet, amelynél a vákuum előfordulhat, az expozíció időtartamát és a ciklusok várható számát. A szerkezetnek és a bevonatrendszernek meg kell felelnie az adott körülményeknek.
A vegyszerállóság önmagában nem alapozza meg a vákuum alkalmasságát. A túlnyomás alatti edény alkalmasságát sem szabad annak bizonyítékaként tekinteni, hogy ugyanaz a konfiguráció képes ellenállni a meghatározott vákuumterhelésnek.
Értékelje a kombinált működési keretet
A hőmérsékletet, a nyomást és a kémiai összetételt együtt kell értékelni. Ha a maximális hőmérséklet és szélsőséges nyomás vagy vákuum lép fel ugyanabban a folyamatszakaszban, akkor ezt a kombinációt azonosítani kell. Ahol a működési szakaszok eltérő követelményeket támasztanak, a tervezési felülvizsgálatnak tükröznie kell az egyes szakaszokat, nem pedig a független határértékek egy feltételezett állapotba való kombinálását.
| Paraméter | Szükséges információ | Mérnöki Szemle |
|---|---|---|
| Hőmérséklet | Normál tartomány, szélsőségek és hőciklus. | A bevonat alkalmassága és az összeállítás termikus viselkedése. |
| Pozitív nyomás | Üzemi nyomás, tervezési nyomás és tranziensek. | Szerkezeti tervezés és nyomást tartalmazó alkatrészek. |
| Vákuum | Minimális abszolút nyomás, időtartam és hőmérséklet. | A teljes tartály alkalmassága a megadott nyomáskülönbség mellett. |
| Folyamatciklus | Indítás, leállítás, tisztítás és ismételt változtatások. | Kombinált termikus, mechanikai és kémiai feltételek. |
6. Komplex geometria és bevonat lefedettség
A belső geometria befolyásolhatja mind a bevonat felvitelét, mind a kész berendezés azon képességét, hogy el tudja látni a feldolgozási feladatát. A lapos vagy viszonylag egyszerű felületek eltérő alkalmazási kihívásokat jelentenek, mint a több nyílással, belső átmenettel, szűk területtel és összetett csatlakozásokkal rendelkező edények.
Ismerje meg a belső felület elrendezését
A bevonat elrendezésének kiválasztása előtt azonosítsa az összes védelmet igénylő felületet. Tartalmazza a fő edényfalat, a belső szerelvényeket, a fúvókákat, a csatlakozási átmeneteket és a folyamattal érintkező egyéb területeket, ahol a specifikáció bevont felületet ír elő.
A rajzokon egyértelművé kell tenni, hogy mely felületek tartoznak bele, és hol ér véget a bevont határ. Ez különösen akkor hasznos, ha egy tartály több csatlakozási típust vagy különböző gyártási módszerekkel előállított alkatrészt tartalmaz.
Ügyeljen az átmenetekre és a nyílásokra
A fúvókák nyílásai, sarkai, átmérőváltozásai és belső átmenetei több figyelmet igényelhetnek, mint egy nagy, hozzáférhető felület. Geometriájuk befolyásolhatja a bevonat hozzáférését, fedettségét, ellenőrzését és a kész réteg egyenletességét.
Ezeket a területeket figyelembe kell venni a berendezés tervezése során, nem csak a gyártás megkezdése után. Ahol korlátozott a hozzáférés, a gyártási tervben meg kell határozni, hogy a bevonat hogyan kerül felhordásra és ellenőrzésre az előírt kritériumok szerint.
Koordinálja a geometriát az ellenőrzéssel
A bevonat lefedettsége és a bevonat ellenőrzése szorosan összefügg. A felhordás során nehezen elérhető felületet a bevonási folyamat után is nehéz lehet megvizsgálni. A tervezésnek figyelembe kell vennie a berendezéshez kiválasztott ellenőrzési módszereket.
A szükséges vastagságot, fedettséget és integritás-ellenőrzést az adott bevonatszerkezetnek megfelelően kell meghatározni. Az ellenőrzési tervben meg kell határozni, hogy mely felületeket vizsgálják meg, hogyan értékelik azokat, és milyen eredmények minősülnek elfogadásnak.
Vegye figyelembe a felület előkészítését és a gyártáshoz való hozzáférést
A bevonási folyamat a polimer felhordása előtt kezdődik. A felület előkészítése, az aljzat állapota és a szükséges területek elérése befolyásolhatja a gyártási folyamatot. A pontos előkészítési és alkalmazási követelmények a választott módszertől és a berendezés kialakításától függenek.
A méretváltozások vagy a késői módosítások befolyásolhatják a felhordásra és ellenőrzésre alkalmas felületeket. Emiatt az edény konfigurációját felül kell vizsgálni a gyártási rajzok és a bevonat követelmények véglegesítése előtt.
Egyensúlyozza a bevonat követelményeit a folyamatfunkciókkal
Az edény belső szerkezetének meg kell felelnie a folyamatfunkciónak és a bevonattal kapcsolatos követelményeknek egyaránt. Például egy keverőtartálynak speciális belső jellemzőkre lehet szüksége a tervezett feladat elvégzéséhez, míg az oszlop tartalmazhat az elválasztáshoz szükséges alkatrészeket. Ezeket a funkciókat a teljes berendezésrendszer részeként kell megtervezni és felülvizsgálni.
A cél egy olyan konfiguráció létrehozása, amely megfelel a folyamat igényeinek, miközben lehetővé teszi a szükséges bevonat lefedettséget és ellenőrzést. Sem a felületvédelmet, sem a folyamat funkcionalitását nem szabad elkülönítve figyelembe venni.
7. Ellenőrzés és minőségellenőrzés
Az ellenőrzés segít megállapítani, hogy a legyártott bevonat megfelel-e az egyeztetett műszaki követelményeknek. Az ellenőrzési tervet az adott berendezésre és bevonatrendszerre kell kidolgozni, figyelembe véve a berendezés geometriáját, az eljárási feladatokat, az alkalmazandó szabványokat és az elfogadási kritériumokat.
Bevonat vastagságának ellenőrzése
A bevonat vastagsága a specifikáció fontos része, ahol meghatározott vastagsági követelmények vonatkoznak. A szükséges tartományt és az ellenőrzési módszert a gyártás előtt meg kell erősíteni. Az ellenőrzési módszernek meg kell felelnie a bevonatnak, az alapfelületnek és a berendezés konfigurációjának.
A méréseket az elfogadott kritériumok alapján kell értékelni, nem pedig arra az általános kijelentésre hagyatkozni, hogy a bevonat egységesnek tűnik. Ha a különböző területeken eltérő követelmények vonatkoznak, az ellenőrzési tervben meg kell határozni ezeket a területeket, és meg kell magyarázni, hogyan fogják értékelni a megfelelőséget.
Lyukérzékelés és a bevonat integritása
A lyukérzékelés segíthet bizonyos hibák azonosításában, amelyek befolyásolhatják a bevonat zárófunkcióját. Alkalmassága, eljárása és elfogadási kritériumai az adott bevonatrendszertől és a berendezés kialakításától függenek.
A módszert a bevonat vastagságának, az anyagjellemzőknek, az aljzatnak és a vonatkozó műszaki követelményeknek megfelelően kell megválasztani. Nem feltételezhető, hogy az ellenőrzési beállítások minden terméknél azonosak. Az elfogadott eljárásnak meg kell határoznia az ellenőrzött berendezést és az eredmények dokumentálásának módját.
Nyomásvizsgálat és a berendezés integritása
A mellékelt termékinformáció a nyomáspróbát a szállítás előtt meghatározott ellenőrzések között azonosítja. A vonatkozó vizsgálati típust, eljárást és elfogadási feltételeket meg kell erősíteni az egyes berendezésekre a tervezésnek és az alkalmazandó követelményeknek megfelelően.
A nyomáspróba és a bevonatvizsgálat a kész összeállítás különböző szempontjaira vonatkozik. A szerkezeti vagy nyomással kapcsolatos vizsgálat nem állapítja meg automatikusan a bevonat integritását, míg a bevonatvizsgálat nem helyettesíti a szükséges szerkezeti ellenőrzéseket.
Nehéz területek ellenőrzése
A fúvókák, nyílások, sarkok és egyéb geometriai változások különleges ellenőrzést igényelhetnek. Helyük és alakjuk befolyásolhatja a bevont felülethez való hozzáférést és az ellenőrzési módszer megválasztását.
Az ellenőrzési követelményeket ezért össze kell hangolni a berendezés rajzával. Ez lehetővé teszi a gyártó csapat számára, hogy azonosítsa a kritikus területeket, és megállapítsa, hogyan kell minden egyes szükséges felületet ellenőrizni a berendezés kiadása előtt.
Határozza meg a nyilvántartásokat és az elfogadási feltételeket
Egy hasznos ellenőrzési specifikáció azonosítja az eljárást, a vizsgált területet vagy alkatrészt, az alkalmazandó átvételi kritériumokat és a felülvizsgálathoz szükséges dokumentumokat. A projekttől függően a rekordcsomag tartalmazhat jóváhagyott rajzokat, a bevonat vastagságára vonatkozó eredményeket, a tűlyuk-észlelési feljegyzéseket, a nyomáspróba-dokumentációt és az elfogadott eltérések nyilvántartását.
A pontos dokumentáció a projekt követelményeitől függ. A gyártás előtti megegyezés segít abban, hogy az ügyfél és a gyártó ugyanazokat a kritériumokat használja a kész edény átvizsgálásakor.
Az ellenőrzés tervezési ellenőrző listája:
- Határozza meg a szükséges bevonatfelületeket és vastagsági kritériumokat.
- Ha szükséges, határozza meg az alkalmazandó tűlyuk-észlelési eljárást.
- Erősítse meg a berendezés tervezésére vonatkozó nyomáspróba követelményeit.
- Azonosítsa a bonyolult geometriákat, amelyek speciális vizsgálati figyelmet igényelnek.
- Állapodjon meg az átvételi feltételekben és a szükséges ellenőrzési jegyzőkönyvekben.
8. Ipari alkalmazások
PFA-bevonatú technológiai edények alkalmazása szóba jöhet azokban az iparágakban, amelyek korrozív közegeket kezelnek, vagy megkövetelik a technológiai anyag és a fémfelület közötti érintkezés szabályozását. A megfelelő konfiguráció a tervezett működéstől, a kémiai kompatibilitástól, a berendezés kialakításától és az üzemeltetési feltételektől függ.
Finom vegyszergyártás
A finomkémiai gyártás több reakciót, tárolást, keverést és elválasztási szakaszt foglalhat magában. A különböző folyamatlépések a berendezést változó kémiai összetételnek, koncentrációnak és hőmérsékletnek tehetik ki.
A kompatibilis anyagok tárolására bevonatos tartály jöhet szóba, míg a bevonatos keverőedény akkor lehet megfelelő, ha belső védőfelületre és meghatározott keverési elrendezésre van szükség. Az elválasztási szakaszokhoz szükség lehet egy oszlopkonfigurációra, amelyet a folyamat feladatai és a belső geometria köré terveztek.
A kiválasztási folyamatnak minden szakaszban azonosítania kell az anyagot, a működési ciklust és a feldolgozási közeggel érintkező tartozékokat. Ha a kémiai összetétel megváltozik a feldolgozás során, az összeférhetőség értékelésének ki kell terjednie a vonatkozó szakaszokra.
Gyógyszerészeti feldolgozás
A gyógyszerészeti feldolgozás magában foglalhatja a vegyi anyagok vagy intermedierek tárolását, fogadását, keverését és átvitelét. Ezekben a környezetekben a berendezés kiválasztása magában foglalhatja a kémiai kompatibilitást és a felülettisztaság követelményeit is.
A bevont felület segíthet csökkenteni a közvetlen érintkezést a kompatibilis technológiai közeg és az alatta lévő fémhordozó között. Egy adott gyógyszerészeti eljáráshoz való alkalmasság azonban a szükséges szennyeződés-ellenőrzési kritériumoktól, a teljes berendezés konfigurációjától, a tisztítási eljárásoktól és a bevonat integritásának ellenőrzésétől is függ.
A folyamatmérnököknek meg kell határozniuk a szükséges tisztítási gyakorlatokat, az egyes szakaszokban használt anyagokat és az ellenőrzési elvárásokat. A felület simaságára vagy vegyszerállóságára vonatkozó általános állítás nem helyettesíti az alkalmazás-specifikus értékelést.
Új energetikai és elektronikus vegyi feldolgozás
Egyes új energetikai és elektronikai kémiai alkalmazások korrozív anyagokat vagy eljárásokat foglalnak magukban, ahol fontos a fémkontaktus szabályozása. A tárolás, szállítás, keverés és a kapcsolódó műveletek ezért megfelelő belső védőfelülettel ellátott felszerelést igényelhetnek.
A tényleges kémiai összetételnek és a folyamat körülményeinek kell vezérelnie a kiválasztást. Ahol a szennyeződés ellenőrzése prioritást élvez, a bevonatrendszert, a csatlakoztatott alkatrészeket, a tisztítási módszert és az ellenőrzési kritériumokat együtt kell figyelembe venni. A berendezést az adott folyamat követelményei alapján kell értékelni, nem pedig pusztán azért, mert egy adott iparághoz tartozik.
Laboratóriumi és kísérleti méretű üzemek
A laboratóriumi és kísérleti létesítmények kisebb edényeket használhatnak a reakciók, keverési eljárások vagy elválasztási eljárások értékelésére, mielőtt egy nagyobb termelési elrendezést alakítanak ki. Az ilyen berendezésekhez továbbra is világosan meg kell határozni a kémiai kompatibilitást, az üzemi hőmérsékletet, a nyomást vagy a vákuumot, valamint az anyaggal való érintkezési követelményeket.
A csatlakozások és a belső konfigurációk különösen fontosak lehetnek, ha a berendezésnek különböző folyamatfázisokhoz vagy műszerekhez kell illeszkednie. Az ellenőrzési tervnek meg kell felelnie a hajó tervezésének és tervezett működési feltételeinek is.
Amikor egy kísérleti folyamatot később felnagyítanak, a tervezést újra kell értékelni ahelyett, hogy egyszerűen meg kellene szorozni a hajókapacitást. A méretek, a keverési viselkedés, a hőviszonyok és a nyomáskövetelmények változásai megváltoztathatják a műszaki szempontokat.
Igazítsa a berendezés típusát az alkalmazáshoz
Az iparági besorolás önmagában nem határozza meg, hogy egy adott hajó alkalmas-e. A finomvegyi üzemben végzett tárolási kötelezettség eltérő követelményeket támaszthat, mint az ugyanabban a létesítményben végzett szétválasztási művelet. A folyamat funkciójának, a működési feltételeknek, a bevonat specifikációinak és a telepítési elrendezésnek továbbra is az elsődleges kiválasztási tényezőnek kell maradnia.
- A tároláshoz határozza meg az adathordozót, a tárolás időtartamát, a felhasználható mennyiséget és az átviteli igényeket.
- A vételhez adja meg a bejövő áramlás jellemzőit és a kisülési elrendezéseket.
- A keveréshez azonosítsa a keverési teljesítményt, a keverőberendezés konfigurációját és a nedvesített tartozékokat.
- Az elválasztáshoz adja meg a folyamatterhelést, az oszlopgeometriát és a belső konfigurációs követelményeket.
9. Tisztítási, karbantartási és üzemeltetési gyakorlatok
A bevonattal ellátott berendezések folyamatos alkalmassága a megfelelő telepítéstől, üzemeltetési eljárásoktól, tisztítási gyakorlattól és karbantartástól függ. A jó felületvédelem a szállításkor nem szünteti meg az üzemeltetési feltételek kezelésének és a hajó üzemben lévő ellenőrzésének szükségességét.
Óvatosan kezelje és szerelje fel az edényt
A szállításnak, emelésnek és elhelyezésnek követnie kell a berendezés jóváhagyott kezelési utasításait és a kijelölt emelési intézkedéseket. Az ellenőrizetlen ütközések vagy a nem megfelelő emelési módszerek károsíthatják a bevonatot vagy a szerelvény egyéb részeit, még akkor is, ha az edény külsején nincs látható sérülés.
A telepítés során ellenőrizze, hogy a tartály támasztékai és a csőcsatlakozások illeszkednek-e a jóváhagyott elrendezéshez. A fúvókák kényszerbeállítása vagy nem tervezett terhelése olyan feszültségeket idézhet elő, amelyek nem feltétlenül szerepeltek az eredeti tervezési feltételezésekben.
A működés megkezdése előtt ellenőrizze a telepített konfigurációt a jóváhagyott rajzok alapján. Erősítse meg a tartály helyzetét, a csatlakozásokat, a műszereket és a tartozékokat, és végezze el a szükséges üzembe helyezés előtti ellenőrzéseket.
Az indítási és leállítási feltételek szabályozása
Az üzemeltetési eljárásoknak meg kell határozniuk, hogyan kell az edényt feltölteni, felfűteni vagy hűteni, adott esetben nyomás alá helyezni és biztonságos állapotba visszaállítani. Ha lehetséges a vákuum, a termikus ciklus vagy a folyamat körülményeinek gyors változása, ezeket a forgatókönyveket bele kell foglalni a jóváhagyott kezelési útmutatóba.
A nyomás, a hőmérséklet vagy a kémiai összetétel váratlan változásai a berendezést a jóváhagyott működési tartományon kívülre helyezhetik. Az eljárásoknak meg kell magyarázniuk, hogyan ismerik fel és kezelik az ilyen eltéréseket, ahelyett, hogy lehetővé tennék, hogy a hajó értékeletlen körülmények között folytassa a működését.
Válasszon kompatibilis tisztítószereket
A tisztítószereknek kompatibilisnek kell lenniük a bevonattal és minden más nedves komponenssel. Figyelembe kell venni a tisztítási hőmérsékletet, az érintkezés időtartamát, az öblítési eljárást és az esetleges mechanikai hatásokat is. A fő technológiai közeggel való kompatibilitás nem határozza meg automatikusan a tisztítási folyamatra való alkalmasságot.
A felülettisztítási módszereknek követniük kell a berendezés utasításait. Csiszolószerszámok vagy eljárások, amelyek megkarcolhatják, vághatják vagy más módon károsíthatják a bevonatot, nem használhatók, kivéve, ha azokat kifejezetten az adott konstrukcióhoz jóváhagyták.
A berendezés kialakítása is befolyásolja a tisztítási eredményeket. A tisztítási eljárás kialakításakor figyelembe kell venni a vízelvezetést, a hozzáférést, a belső csatlakozásokat és azokat a területeket, ahol az anyag felhalmozódhat.
Vizsgálja meg a felületi sérülés jeleit
A rendszeres karbantartás során követni kell az alkalmazásnak megfelelő ellenőrzési követelményeket. A látható sérülések, szokatlan működési viselkedés vagy a csatlakozások körüli változások további vizsgálatot igényelhetnek. Az ellenőrzési folyamatnak a jóváhagyott módszert kell követnie, nem pedig csak a vizuális megjelenésre hagyatkozni.
Ha gyanítható a bevonat hibája, minden javítás vagy módosítás előtt értékelni kell annak okát és mértékét. A javítási módszereknek meg kell felelniük az eredeti bevonatrendszernek, az alapfelületnek, a berendezés geometriájának és a tervezett folyamatkörülményeknek.
Vezessen pontos üzemeltetési nyilvántartást
A működési feltételekről, a tisztítási tevékenységekről, az ellenőrzési eredményekről, a karbantartási munkákról és a berendezések módosításáról szóló feljegyzések segíthetnek azonosítani az ismétlődő problémákat. Támogatják továbbá az eredeti tervezési feltételek és a tényleges feldolgozási feladat összehasonlítását.
Ha a kémiai közeg, a koncentráció, az üzemi hőmérséklet, a nyomás vagy a tisztítási módszer lényegesen megváltozik, a berendezést felül kell vizsgálni a felülvizsgált eljárás bevezetése előtt. Az egyik feltételrendszerre jóváhagyott edény nem tekinthető automatikusan alkalmasnak egy másik alkalmazásra.
10. Bevonatos berendezések és lemezekkel bélelt berendezések
A PFA bevonat és a lemezbélés különböző megközelítések a korrózióálló belső felület létrehozására. A megfelelő opció az edény geometriájától, a folyamatkövetelményektől, a bevonat vagy a bélés specifikációjától, a működési feltételektől és a gyártási módszertől függ.
Hogyan különböznek az építési módszerek
A fém hordozóra PFA bevonatot kell felhordani megfelelő felhordási eljárással. Ez a megközelítés megfontolható bizonyos belső struktúrák esetében, ahol a bevonási módszer biztosítja a szükséges lefedettséget, és ahol a bonyolult geometria miatt a felület elérése és az egyenletesség fontos tervezési szempontok.
A lemezekkel bélelt berendezések külön polimer bélést használnak, amelyet az edénybe telepítenek. Felépítése, illesztései, átmenetei, rögzítési elrendezései és geometriája eltér a felvitt bevonattól. Mindegyik módszert a saját műszaki követelményei szerint kell értékelni.
Miért befolyásolja a döntést a geometria?
Az edény geometriája befolyásolhatja a belső védőréteg felszerelésének vagy felvitelének módját, valamint a sértetlenségének ellenőrzését. Számos fúvóka, bonyolult belső jellemzők és a felület irányának változása befolyásolhatja, hogy melyik építési mód a célszerű a tervezett alkalmazáshoz.
A bonyolult geometria azonban önmagában nem jelenti azt, hogy egy módszer mindig előnyösebb. A konkrét gyártási folyamatot, az elérhető lefedettséget, az ellenőrzési követelményeket és a teljesítményfeltételeket a végső kiválasztás előtt felül kell vizsgálni.
Hasonlítsa össze a teljes felszerelési követelményeket
A kiválasztás során figyelembe kell venni a kémiai közeget, az üzemi hőmérsékletet, a nyomást vagy a vákuumot, az edény méreteit, a szükséges belső részleteket és a várható karbantartási gyakorlatokat. A specifikációnak azt is tisztáznia kell, hogyan kell értékelni a bevonat vagy a bélés integritását, és mely kritériumok határozzák meg az elfogadást.
| Összehasonlítási tényező | Alkalmazott PFA bevonat | Lappal bélelt konstrukció |
|---|---|---|
| Építési mód | A fémfelületre felvitt polimer bevonat. | Az edény belsejébe külön polimerlemez bélés van beépítve. |
| Geometriai szempontok | Az alkalmazáshoz való hozzáférést és a lefedettséget a belső forma szempontjából értékelni kell. | A lemezbeépítés, az illesztések, az átmenetek és a belső méretek felülvizsgálatot igényelnek. |
| Minőségellenőrzés | Az ellenőrzési módszereknek meg kell felelniük a bevonat anyagának, vastagságának és a berendezés geometriájának. | Az ellenőrzésnek meg kell felelnie a bélés szerkezetének, az illesztéseknek és az edény konfigurációjának. |
| Működési alkalmasság | A bevonat integritásától, a kémiai kompatibilitástól, a hőmérséklettől és a nyomásviszonyoktól függ. | A bélés kompatibilitásától, a konstrukciótól, a csatlakozásoktól és a működési feltételektől függ. |
| Tervezési döntés | Fontolja meg, hogy az alkalmazás lefedettsége és a bevonat ellenőrzése hol felelhet meg a specifikációnak. | Fontolja meg, hogy a javasolt lemezkonstrukció hol felel meg a berendezés követelményeinek. |
Ez az összehasonlítás az általános konstrukciós különbségeket írja le. Nem bizonyítja, hogy bármelyik módszer univerzálisan jobb vagy alkalmas minden kémiai folyamatra.
A döntésnek követnie kell az egyedi kérelem műszaki követelményeit. A kémiai kompatibilitást, a teljes berendezés tervezését, a gyártási képességet, az ellenőrzést és a működési korlátokat mind figyelembe kell venni a bevonási vagy bélésmód jóváhagyása előtt.
11. Műszaki specifikáció készítése
A jól előkészített specifikáció megadja a berendezésmérnöki csapatnak a javasolt hajó értékeléséhez és a megoldatlan tervezési kérdések azonosításához szükséges információkat. Ismertetnie kell a folyamat feladatait, a kémiai környezetet, a mechanikai működési burkolatot, a méreteket, a csatlakozási követelményeket és a minőségi elvárásokat.
A következő sorrend segíthet az információk rendszerezésében a terv felülvizsgálata vagy árajánlatkérés előtt.
-
Határozza meg a berendezés funkcióját.
Határozza meg, hogy az edényt tárolásra, fogadásra, keverésre vagy szétválasztásra használják-e. Ismertesse az anyagáramlást, a csatlakoztatott berendezéseket és a működési szakaszokat, amelyek meghatározzák a folyamatban betöltött szerepét.
-
Dokumentálja a folyamat közegét.
Sorolja fel azokat a vegyi anyagokat, koncentrációkat, releváns keverékeket, szennyeződéseket, reakciótermékeket és tisztítószereket, amelyek érintkezhetnek a belső felülettel.
-
Határozza meg a működési keretet.
Adja meg a normál és szélsőséges hőmérsékleteket, az üzemi és tervezési nyomást, a vákuumfeltételeket, ahol alkalmazható, és azokat a folyamatszakaszokat, amelyekben ezek a feltételek előfordulhatnak.
-
Erősítse meg a kapacitást és a méreteket.
Adja meg a névleges kapacitást, a szükséges munkatérfogatot, a teljes méreteket, a telepítési korlátozásokat, a támogatási követelményeket és a rendelkezésre álló karbantartási hozzáférést.
-
Készítse elő a csatlakozási és tartozéki ütemtervet.
Azonosítsa a fúvókákat, nyílásokat, lefolyókat, szellőzőnyílásokat, műszereket, keverőberendezéseket és egyéb alkatrészeket. Tartalmazza a pozíciót, a méretet, a csatlakozás típusát és a vonatkozó rajzinformációkat.
-
Határozza meg a bevonási és ellenőrzési követelményeket.
Adja meg a bevonandó területeket, a vonatkozó vastagsági kritériumokat, az alkalmazandó integritás-ellenőrzéseket, a szükséges nyomáspróbát, az átvételi kritériumokat és a szükséges dokumentációt.
-
Tekintse át a telepítési és karbantartási igényeket.
Határozza meg a hozzáférési korlátozásokat, a csatlakozási felületeket, a tisztítási követelményeket, a várható karbantartási gyakorlatokat és a meglévő üzemelrendezésből adódó korlátozásokat.
-
Oldja meg a nyitott technikai kérdéseket.
Jegyezze fel a hiányzó kémiai információkat, a bizonytalan működési feltételeket, az egymásnak ellentmondó méreteket és azokat a részleteket, amelyek megerősítést igényelnek a végleges terv jóváhagyása előtt.
Műszaki információk ellenőrző lista
| Kategória | Szükséges információ | Cél |
|---|---|---|
| Eljárási kötelesség | A berendezés funkciója, működési szakaszai, anyagáramlás és a csatlakoztatott berendezések. | Létrehozza a szükséges konfigurációt. |
| Kémiai közeg | Összetétel, koncentráció, keverékek, szennyeződések és tisztítószerek. | Támogatja a kompatibilitás értékelését. |
| Üzemeltetési feltételek | Hőmérséklet, nyomás, vákuum és folyamatváltozások. | Meghatározza a működési keretet. |
| Méretek | Névleges kapacitás, munkatérfogat, teljes méret és telepítési korlátok. | Ellenőrzi a kapacitást és az üzem integrációját. |
| Kapcsolatok | Fúvóka pozíciók, nyílások, műszerek, keverőelemek és tartozékok. | Koordinálja az interfészeket és a belső elrendezést. |
| Minőségbiztosítás | Bevonatvastagság, integritás-ellenőrzés, nyomásvizsgálat és elfogadási kritériumok. | Meghatározza a megfelelőség ellenőrzésének módját. |
Ahol rendelkezésre állnak rajzok, vegye fel azokat a műszaki felülvizsgálatba. A meglévő csőelrendezések, az alapozás részletei és a telepítési korlátozások fontosak lehetnek, ha a hajónak be kell illeszkednie egy beépített üzembe.
Ha egy szükséges paraméter ismeretlen, tegye láthatóvá ezt a bizonytalanságot. A nyitott tételek egyértelmű listája lehetővé teszi a felelős felek számára, hogy a javasolt specifikáció véglegesítése előtt kezeljék a hiányzó információkat.
12. Gyakori kiválasztási hibák
Számos berendezés-specifikációs probléma adódik abból, hogy a bevonatot az egyetlen tényezőként kezelik, amely meghatározza az alkalmasságot. A megbízható kiválasztási folyamat figyelembe veszi a fémszerkezetet, a berendezés geometriáját, az üzemi feltételeket, a beépítést és a szükséges ellenőrzéseket is.
Az általános vegyszerállóság feltételezése garantálja az alkalmasságot
A PFA vegyszerállóságára vonatkozó széles körű kijelentés nem bizonyítja a kompatibilitást minden koncentrációval, keverékkel vagy üzemi hőmérséklettel. A tényleges alkalmazás tartalmazhat tisztítószereket vagy különböző kémiai összetételű folyamatlépéseket.
Jobb megközelítés:Azonosítsa az összes releváns technológiai közeget, és ellenőrizze a kompatibilitást a valós hőmérséklettel, koncentrációval, expozícióval és működési feltételekkel.
A megadott hőmérsékleti tartomány univerzális kezelése
A közzétett felszerelési kínálat leírhatja a tervezett termékkínálatot, de az egyes edények megengedett határértéke a szerkezettől, a bevonatrendszertől, a közegtől, a nyomástól és az üzemi ciklustól függ.
Jobb megközelítés:Erősítse meg a kiválasztott konfiguráció hőmérsékleti határait, és értékelje a hőmérséklet és a nyomás kombinációit, amelyek üzem közben előfordulnak.
Csak a hajó kapacitásának megadása
A kapacitás önmagában nem határozza meg a teljes méreteket, a munkatérfogatot, a csatlakozási pozíciókat vagy a telepítési követelményeket. A megfelelő névleges térfogatú edény továbbra is alkalmatlan lehet a rendelkezésre álló üzemelrendezésre vagy a tervezett folyamatműveletre.
Jobb megközelítés:Együtt adja meg a munkatérfogatot, a fő méreteket, a csatlakozási követelményeket, a hozzáférési korlátozásokat és a támogatási megállapodásokat.
Komplex belső jellemzőkre néző kilátás
A nyílások, sarkok, átmenetek és belső alkatrészek befolyásolhatják a bevonat felvitelét, a lefedettséget és az ellenőrzéshez való hozzáférést. Ha ezeket a funkciókat nem vizsgálják felül korán, a gyártás megkezdése után nehéz lehet a fontos követelmények teljesítése.
Jobb megközelítés:Készítsen kellően részletes rajzot, és határozza meg a védelmet igénylő felületeket, valamint a kritikus területek vizsgálati módját.
A tartozékok és a nedves alkatrészek figyelmen kívül hagyása
A fő bevont felület kompatibilis lehet a technológiai közeggel, míg a kapcsolódó tömítés, tömítés, műszer vagy más alkatrész nem. Ezeket a részeket a teljes berendezésrendszer elemeiként külön-külön át kell tekinteni.
Jobb megközelítés:Az anyagkompatibilitás és az üzemállapot áttekintése tartalmazza a megfelelő tartozékokat.
Az ellenőrzési kritériumok meghatározása nélkül
A jó minőségű bevonattal szemben támasztott általános követelmény nem határozza meg, hogy a kész réteget hogyan fogják megvizsgálni, vagy mi minősül átvételnek. Ez inkonzisztenssé vagy hiányossá teheti az ellenőrzést.
Jobb megközelítés:A gyártás előtt állapodjon meg az alkalmazandó ellenőrzési eljárásokról, vastagsági követelményekről, integritás-ellenőrzésekről, vizsgálati feltételekről és nyilvántartásokról.
A megváltozott folyamat újraértékelésének elmulasztása
Előfordulhat, hogy az egyik folyamathoz kiválasztott edény nem marad megfelelő, ha megváltozik a kémiai közeg, a koncentráció, a hőmérséklet, a nyomás vagy a tisztítási eljárás. Még egy viszonylag kis folyamatmódosítás is hatással lehet egy vagy több eredeti feltevésre.
Jobb megközelítés:A módosított működési feltételek bevezetése előtt tekintse át a változtatásokat a jóváhagyott berendezés specifikációinak megfelelően.
Kiválasztás elve:A bevonatot, az edény szerkezetét, az eljárási feladatokat és az ellenőrzési tervet együtt kell értékelni. Ezen elemek közül csak egy megerősítése nem elegendő a teljes berendezés-összeállítás alkalmasságának megállapításához.
13. Egyedi konfiguráció és tervezés áttekintése
Az ipari folyamattartályoknak gyakran egy adott kapacitáshoz, üzemelrendezéshez, csatlakozási elrendezéshez vagy belső konfigurációhoz kell illeszkedniük. A testreszabás kielégítheti ezeket a követelményeket, de a javasolt kialakításnak összhangban kell lennie a tervezett kémiai és mechanikai működési feltételekkel.
Zhuoyanipari korróziógátló bélésekkel és vegyi berendezések tervezésével és gyártásával foglalkozik. A berendezések konfigurációi megbeszélhetők a szükséges edénytípus, méretek, belső szerkezet, fúvókaelrendezés és meghatározott folyamatkörülmények alapján.
Kezdje a tervezett alkalmazással
A kezdeti megbeszélés során meg kell határozni, mit kell tennie az edénynek, és mely felületek igényelnek korrózióvédelmet. Egy tároló tartály igényelheti az átviteli csatlakozások viszonylag egyszerű elrendezését, míg a keverőtartály vagy -oszlop részletesebb belső konfigurációt igényelhet.
Az alapvető folyamatfunkciók meghatározása segít megkülönböztetni a szükséges jellemzőket az opcionális tartozékoktól. Pontosabb alapot teremt a hajó geometriájának, a bevonat lefedettségének, az üzemeltetési feltételeknek és a karbantartáshoz való hozzáférésnek a felülvizsgálatához.
Adja meg a méreteket és a csatlakozási adatokat
Az edény térfogatát, a teljes méreteket, a fúvókák helyzetét, a hozzáférési nyílásokat, a támasztékokat és a tartozékokra vonatkozó követelményeket a lehető legvilágosabban dokumentálni kell. Ha a berendezést egy meglévő rendszerhez kell csatlakoztatni, akkor a vonatkozó üzemi rajzokat és interfész méreteket is mellékelni kell.
A részleteket nem külön-külön, hanem együtt kell ellenőrizni. Például egy fúvóka helyzetének megváltozása befolyásolhatja a csővezetékek beállítását, a belső hozzáférést és a bevonat ellenőrzését igénylő területeket.
Jóváhagyás előtt erősítse meg a működési feltételeket
A konfiguráció véglegesítése előtt felül kell vizsgálni a kémiai közeget, a koncentrációt, a hőmérsékletet, a nyomást vagy a vákuum követelményeit és a folyamatciklust. Minden olyan bizonytalanság, amely befolyásolhatja a bevonat alkalmasságát vagy a szerkezeti kialakítást, nyitott műszaki kérdés maradjon, amíg meg nem oldják.
Ha az alkalmazás magas hőmérséklettel, nyomásváltozással vagy vákuumterheléssel jár, a kiválasztott konfigurációt kifejezetten ezekre a feltételekre kell értékelni. A felszereltség általános leírása nem helyettesítheti a javasolt hajóra vonatkozó határértékek megerősítését.
A gyártási és minőségi követelmények összehangolása
A jóváhagyott műszaki dokumentumoknak meg kell határozniuk a tervezett berendezés felépítését, a bevonat követelményeit, a csatlakozásokat, a tartozékokat és a vonatkozó ellenőrzési kritériumokat. Ez közös alapot biztosít a gyártott termék felülvizsgálatához.
A bevonatvastagság ellenőrzését, a lyukak észlelését, a nyomáspróbát és az egyéb ellenőrzéseket meg kell határozni, ha a berendezés kialakítása ezt megköveteli. Az alkalmazandó módszerekről és elfogadási határokról a gyártás kiadása előtt meg kell állapodni.
Készítsen információkat egy technikai megbeszéléshez
- A berendezés típusa és a tervezett folyamatfunkció.
- Kémiai összetétel, koncentráció, keverékek és tisztítószerek.
- Normál és extrém üzemi hőmérsékletek.
- Üzemi nyomás, tervezési nyomás és vákuumfeltételek, ahol alkalmazható.
- Szükséges névleges kapacitás, munkatérfogat és teljes méretek.
- A fúvókák ütemezése, csatlakozási pozíciók, belső jellemzők és tartozékok.
- Bevonatvastagság, integritásvizsgálat, tesztelés és átvételi követelmények.
- Telepítési rajzok, üzemi interfészek és hozzáférési korlátozások.
Ezek a részletek gyakorlati kiindulópontot adnak a műszaki értékeléshez és árajánlathoz. A végleges tervet a tervezett szolgáltatásra vonatkozó kémiai, mechanikai, méret- és minőségi követelmények felülvizsgálata után kell megerősíteni.
14. Gyakran Ismételt Kérdések
A következő válaszok a PFA bevonattal, a berendezés konfigurációjával, a működési feltételekkel és a műszaki értékeléssel kapcsolatos gyakori kérdéseket fedik le.
Mire használják a PFA bevonatot a vegyi feldolgozásban?
A PFA bevonat fluorpolimer gátat hoz létre a fémfelületen, hogy korrózióvédelmet biztosítson a kompatibilis technológiai közegeknek. Használható tárolótartályokban, tartályokban, keverőtartályokban és oszlopokban. A megfelelő konfiguráció a kémiai kompatibilitástól, a berendezés geometriájától, a működési feltételektől és a folyamat követelményeitől függ.
Mi a különbség a PFA-bevonatú és a lappal bélelt berendezések között?
A fém hordozóra bevonatot visznek fel, míg a lemezekkel bélelt berendezések külön polimer bélést használnak, amelyet az edénybe helyeznek be. A módszerek különböző építési és ellenőrzési szempontokat foglalnak magukban. A kiválasztás az edény geometriájától, a folyamat körülményeitől, a bélés- vagy bevonatkövetelményektől, valamint az alkalmazásnak megfelelő gyártási módszertől függ.
Milyen hőmérsékleti tartomány van megadva ehhez a berendezési tartományhoz?
A mellékelt termékinformációk -20°C és 260°C közötti hőmérséklet-tartományt tartalmaznak. Ezt a tartományt meg kell erősíteni a kiválasztott edényhez, a bevonat szerkezetéhez, a kémiai közeghez, a nyomásviszonyokhoz és a működési ciklushoz. Nem szabad azt feltételezni, hogy minden berendezéskonfigurációra automatikusan vonatkozik.
Testreszabhatók a hajó méretei és belső konfigurációja?
A berendezés konfigurációját meg lehet beszélni a szükséges edénytípus, kapacitás, méretek, fúvókapozíciók, belső szerkezet és folyamattartozékok szerint. A megvalósítható elrendezés a tervezett alkalmazástól, a gyártási módszertől, a bevonási követelményektől és a meghatározott működési feltételektől függ.
Hogyan kell értékelni a kémiai kompatibilitást?
Határozza meg a teljes kémiai összetételt, koncentrációt, működési hőmérsékletet, expozíciós időtartamot, valamint minden lényeges tisztítószert vagy folyamatváltozatot. A kompatibilitást meg kell erősíteni a kiválasztott bevonattal és a tényleges működési feltételekkel. A vegyszerállóságra vonatkozó általános megállapítás nem helyettesíti az alkalmazás-specifikus értékelést.
Milyen vizsgálati módszerek használhatók a bevonathoz?
A mellékelt termékinformáció meghatározza a lyukak észlelését, a bevonat vastagságának ellenőrzését és a szállítás előtti nyomáspróbát. A pontos eljárásokat és átvételi kritériumokat az egyes berendezésekre és azok felépítésére vonatkozóan meg kell erősíteni. Ezek az ellenőrzések a bevonat állapotának és a berendezés integritásának különböző szempontjaira vonatkoznak.
A sima bevonat garantálja a könnyű tisztítást?
Nem. A sima felület segíthet csökkenteni az anyagvisszatartást, de a tényleges tisztíthatóság az edény geometriájától, a maradványok jellemzőitől, a vízelvezetéstől, a hozzáféréstől, a tisztítószerektől, a hőmérséklettől és a tisztítási eljárásoktól is függ. A teljes berendezéstervet és a tervezett tisztítási módszert együtt kell értékelni.
Milyen információk szükségesek a megfelelő berendezés-konfiguráció igényléséhez?
Adja meg a tervezett folyamatfunkciót, a kémiai összetételt és koncentrációt, az üzemi hőmérsékletet, a nyomás- vagy vákuumkövetelményeket, a szükséges kapacitást, a teljes méreteket, a csatlakozási elrendezést, a belső jellemzőket, a tartozékokat és az ellenőrzési követelményeket. A meglévő üzemi rajzok és telepítési korlátozások szintén segíthetnek a mérnöki csapatnak a javasolt elrendezés értékelésében.
15. Végső műszaki szempontok
KiválasztásPFA bevonatú berendezésekkémiai folyamatokhoz a bevonat kompatibilitása, a felületi fedettség, a berendezés szerkezete, a működési feltételek és a folyamatkövetelmények összehangolt értékelése szükséges. A tárolótartályok, tartályok, keverőtartályok és oszlopok más-más funkciót látnak el, ezért minden konfigurációt a rendeltetésszerű feladatnak megfelelően kell kialakítani.
Egy megbízható specifikációnak meg kell határoznia a kémiai közeget és a koncentrációt, a hőmérséklet-tartományt, a nyomás- vagy vákuumfeltételeket, a kapacitást, a méreteket, a csatlakozásokat és a tartozékokat. A gyártás előtt meg kell határozni a bevonat vastagságára vonatkozó követelményeket, a lyukak észlelését, a nyomáspróbát és az egyéb vonatkozó ellenőrzési kritériumokat.
A telepítés, tisztítás, karbantartás és a folyamat előrelátható változásai a teljes berendezésértékelés részét képezik. Segítenek annak meghatározásában, hogy a javasolt konstrukció és bevonat elrendezés megfelel-e a várható feltételeknek a teljes működési ciklus során.
E követelmények korai meghatározásával és a műszaki bizonytalanságok tervezési jóváhagyás előtti feloldásával a folyamatmérnökök világosabb alapot teremthetnek a berendezések konfigurációjához, a minőségellenőrzéshez és a gyártási rendszerbe való integrációhoz.
Beszélje meg a PFA bevonattal kapcsolatos követelményeit
Adja meg a vegyi közeget, a koncentrációt, az üzemi hőmérsékletet, a nyomás- vagy vákuumfeltételeket, az edénykapacitást, a csatlakozási elrendezést és a bevonatvizsgálati követelményeket, hogy megkezdődjön a megfelelő berendezés-konfigurációról szóló műszaki megbeszélés.
Adja meg felszerelési igényeit
