PTFE bélésű vegyi desztillációs oszlop

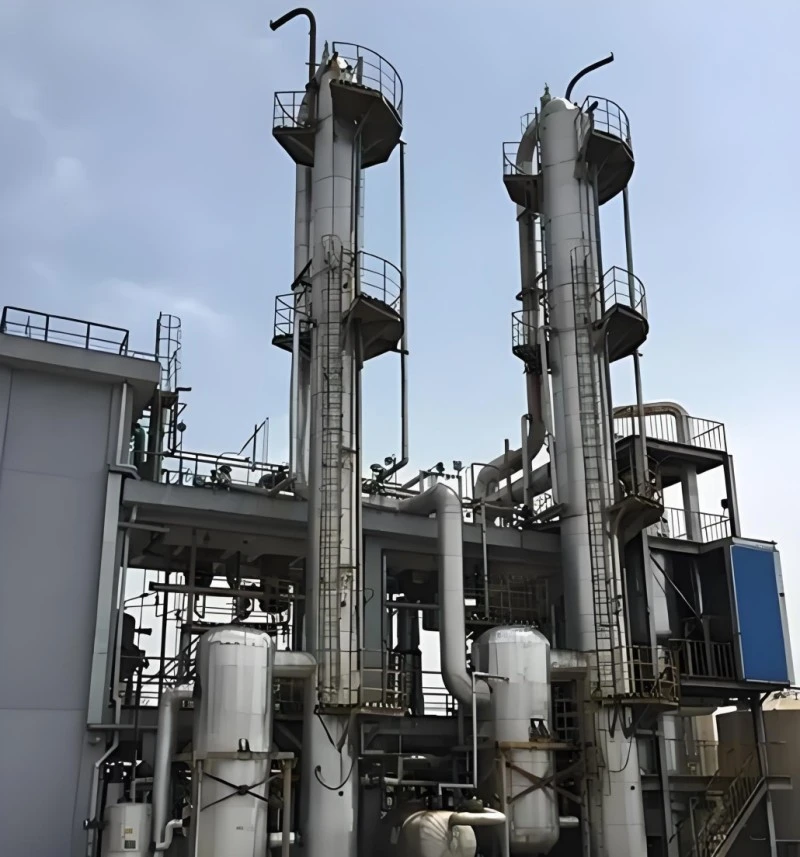

A reakcióhoz és közbenső puffereléshez használt reaktoroktól és befogadó tartályoktól eltérően a PTFE-bevonatú vegyi desztillációs oszlop egy dedikált tömegtranszfer elválasztó berendezés. Kezeli a gőz-folyadék ellenáramú érintkezést, hogy megvalósítsa a kevert korrozív komponensek frakcionálását. A szénacél külső héj szerkezeti merevséget biztosít; A varrat nélküli PTFE belső bélés elszigeteli a forró korrozív gőzt a fémfelületről, elkerülve a fémionok szennyezését és a héjeróziót. Több belső konfiguráció (strukturált/véletlenszerű csomagolás, elosztók) illeszthető a különböző szétválasztási tisztasági célok kielégítésére. Számos tengerentúli projekthez szállították oldószer-újrahasznosítás, fluorkémiai rektifikálás és nagy tisztaságú reagenstisztítás céljából.

Mi az a PTFE-vel bélelt vegyi desztillációs oszlop?

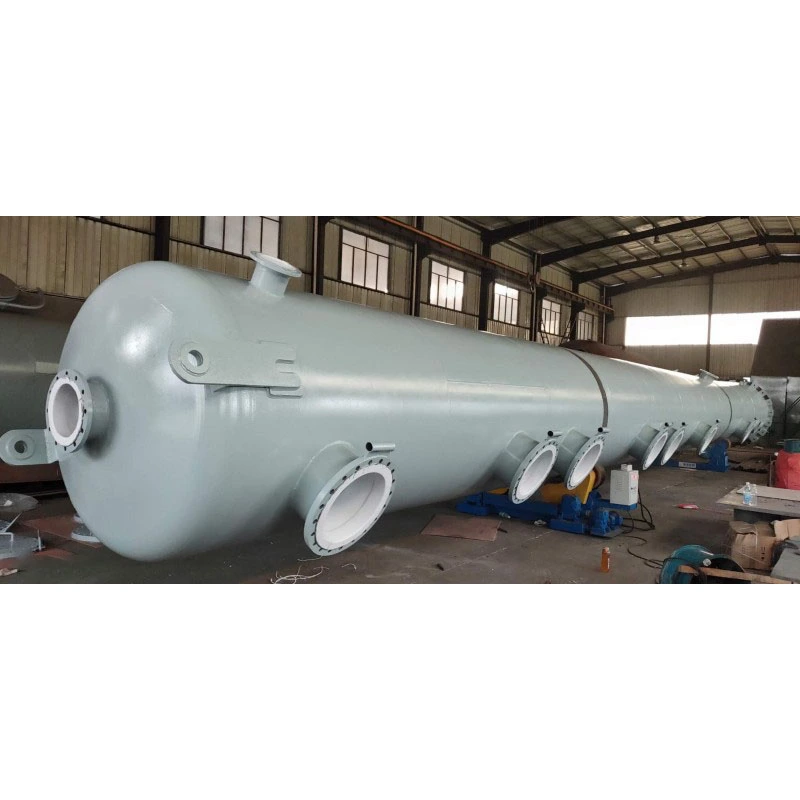

A PTFE bélésű vegyi desztillációs oszlop függőleges torony alakú, nyomást hordozó elválasztó berendezés. Külső héj nyomástartó edény minőségű szénacél; A belső falat, a fúvókákat és az aknanyílást teljes egészében vákuum-laminált varrat nélküli PTFE bélés borítja. Alapvető funkciója a desztilláció/rektifikálás: a forró kevert gőz felfelé emelkedik, míg a kondenzált folyadék lefelé áramlik a torony belsejében, így ismételt párologtatási-kondenzációs ciklusokkal éri el az összetevők elválasztását. Ezt a berendezést nem keverési reakcióra vagy egyszerű statikus tárolásra tervezték. A gáz-folyadék kétfázisú munkakörülményekre összpontosít, korrozív gőzzel. A felhasználók az elkülönítési követelményeknek megfelelően választhatják ki a csomagolást vagy a tálca típusú belső elemeket. Összeszerelhető PTFE-bevonatú reaktorral, befogadó tartállyal és kondenzátorokkal, így teljes zárt egyenirányító folyamatot alkot.

A termék fő előnyei

1. Teljesen lefedő bélés a korrozív gőzállóság érdekében Minden gőzzel érintkező felület, beleértve a torony falát, a fúvókák nyílásait és az összekötő karimákat, beépített PTFE bélést alkalmaznak, amely ellenáll a forró sav-, lúg- és fluortartalmú gőzeróziónak, megoldva az agresszív gőzzel szemben álló hagyományos fém desztilláló tornyok meghibásodását.

2. Testreszabható torony belső részek különböző tisztasági célokhoz Támogatják a strukturált csomagolást, véletlenszerű csomagolást és folyadék-újraelosztó eszközöket. Állítsa be a belső konfigurációt az alacsony költségű durva szétválasztás vagy a nagy pontosságú finomfrakciós tisztítási igények kielégítésére.

3. Jó vákuum-alkalmazhatóság hőérzékeny anyagokhoz A vákuumkötésű PTFE bélés megőrzi sértetlenségét hosszú ideig tartó negatív nyomáson történő rektifikálás során, alkalmas hőre labilis korrozív alkatrészekhez, amelyek alacsony forráspontú vákuumdesztillációt igényelnek.

4. Alacsony maradékanyagú sima belső felület A sima PTFE bélés csökkenti a közepes tapadást, kényelmes a tételek váltásához és a belső tisztításhoz; csökkenti a keresztszennyeződés kockázatát a többtermékes gyártóműhelyekben.

5. Moduláris torony-szakasz kombinációs tervezés Használjon szegmentált toronyrészű moduláris felépítést, amely kényelmes szállításhoz, helyszíni összeszereléshez és a helyi belső elemek későbbi cseréjéhez, csökkentve a teljes karbantartási költséget.

6. Egységes szabványos karima interfész HG20536 korróziógátló, teljes bélésű karimák alkalmazása, amelyek zökkenőmentesen csatlakoznak a Zhuoyan sorozatú bélelt reaktorhoz, fogadótartályhoz, csővezetékhez és kondenzátorhoz az egyablakos teljes készlet beszerzéséhez.

Teljes műszaki specifikációs táblázat

Professzionális modellválasztási javaslatok

1. Először erősítse meg a szétválasztási célt A szokásos oldószeres durva visszanyeréshez: válassza az alacsony költségű véletlenszerű csomagolási konfigurációt. Nagy tisztaságú finomkémiai/gyógyszerészeti frakcionáláshoz: válasszon nagy hatékonyságú strukturált csomagolást és többlépcsős folyadékelosztókat.

2. Válassza ki a bélés vastagságát a gőz összetételének megfelelően. Közönséges sav-bázis gőz: használjon szabványos 3 mm-es PTFE bélést. Ha a közeg hidrogén-fluoridot/fluorozott gőzt tartalmaz, frissítsen 4 mm vastagságú fluorid elleni bélésre.

3. Emlékeztető a vákuumos működési feltételekre Ha hosszú távú nagyvákuum-desztillációra van szükség, értesítse a műszaki csapatot, hogy erősítsék meg a vákuum-lamináló járművet, hogy elkerüljék a bélés leválását.

4. A moduláris toronyrész kialakításának megfelelő A túlméretezett magasságú oszlop szegmentált toronyrészű osztott kialakítást alkalmaz, amely kényelmes közúti szállításhoz és helyszíni összeszereléshez. Állítson be növénymagasság-korlátozást a testreszabott szegmensmagassághoz.

5. Teljes folyamatrendszer illesztése Adja meg az illesztett reaktor, vevőtartály és kondenzátor rajzi paramétereit. Csapatunk optimalizálja a fúvóka helyzetét és a karima méretét, hogy megvalósítsa a teljes egyenirányító hurok zéró transzformációs dokkolását.

GYIK

1. kérdés: Ez a PTFE-vel bélelt vegyi desztillációs oszlop stabilan működhet hosszú távú vákuum-rektifikáció mellett? V: Igen, a vákuumba integrált PTFE bélés -0,09 MPa negatív nyomás alatt is folyamatosan működik, alkalmas hőérzékeny korrozív közeg vákuumdesztillációjára.

2. kérdés: Cserélhetem a különböző torony belső elemeket a különböző elválasztási-tisztasági követelményekhez? V: Igen, a moduláris felépítés támogatja a csomagolás és az újraelosztó alkatrészek cseréjét az elválasztási teljesítmény beállításához a toronyház cseréje nélkül.

3. kérdés: Alkalmas-e ez a desztillációs oszlop fluorsavgőzt tartalmazó rektifikálásra? V: 4 mm-es vastagított antifluorid PTFE bélésre történő frissítés után használható; Kérjük, előzetesen tájékoztassa műszaki csapatunkat a gőzösszetételről.

Q4: A szupermagas torony nem szállítható egy darabként. Hogyan lehet megoldani ezt a problémát? V: Elfogadjuk a szegmentált moduláris toronyprofil gyártást, a teljes helyszíni összeszerelést a szállítás után, a szállítási magassági korlátok adaptálásával.

5. kérdés: Szállíthat-e komplett PTFE-bélésű reaktort és fogadótartályt teljes egyenirányító készletként? V: Egységes karimaszabvány, amely támogatja a komplett rektifikáló gyártósor-berendezések egyablakos beszerzését.

6. kérdés: Mi a desztillációs oszlopra vonatkozó garancia? V: A szénacél héj 10 éves szerkezeti garanciát élvez; PTFE bélés 5 év garancia (kivéve a mesterséges karcolásokat és a nem megfelelő működési sérüléseket).
