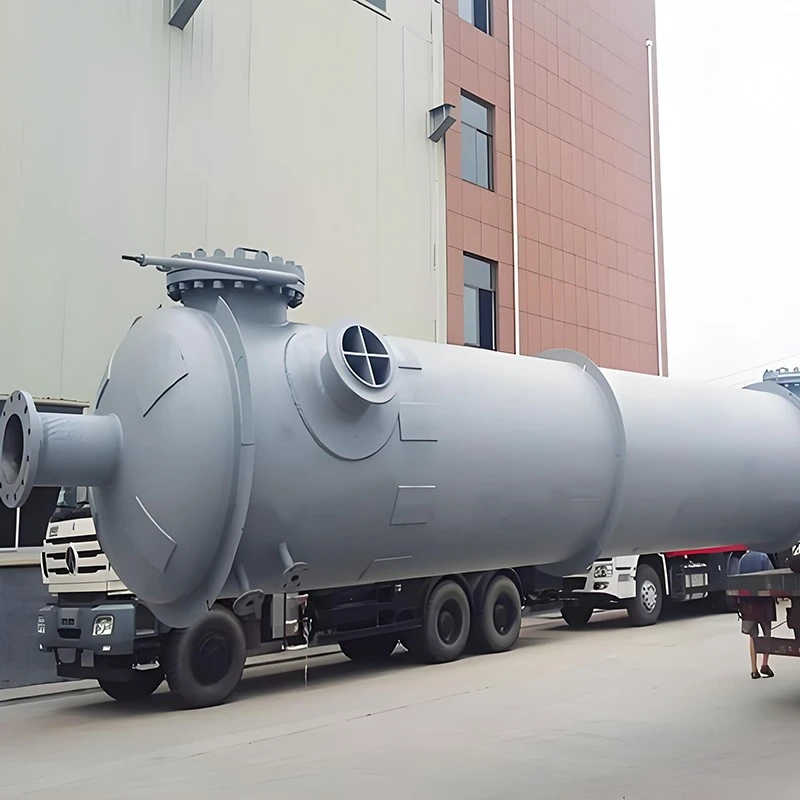

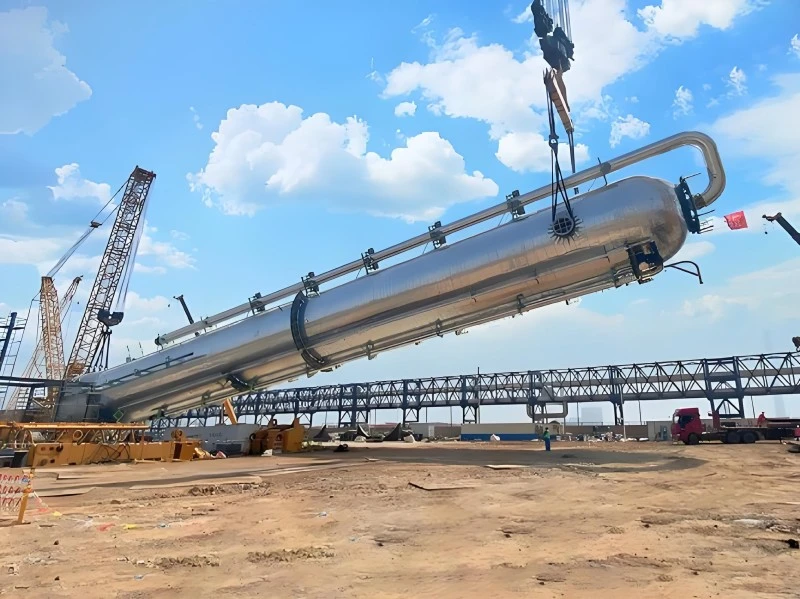

PFA bevonatú vegyi gőzleválasztó oszlop

A PFA bevonatú vegyi gőzleválasztó oszlop egy gőzfázisú frakcionáló torony, amely olvadék-spray PFA korróziógátló bevonatot alkalmaz, funkcionálisan eltér a lemezes, PTFE-vel bélelt desztilláló tornyoktól. A vastag fluorpolimer lemezek ragasztása helyett a sűrű PFA-bevonatot termikusan ráolvasztják a szénacél hordozóra. Kiválóan alkalmas nagy tisztaságú gőz-közepes megmunkálási forgatókönyvekre, ahol szigorú ellenőrzés szükséges a fém-ion kilúgozás tekintetében. A forró, korrozív kevert gőz befejezi a gőz-folyadék ellenáramú tömegátvitelét a torony belsejében. A folyamatos sűrű PFA gát a forró savat, halogéntartalmú és oxidáló gőzt izolálja a fémhéjból, elkerülve a desztillátum fémionos szennyeződését. Széles körben alkalmazzák tengerentúli nagy tisztaságú vegyi tisztítási, gyógyszeripari köztes rektifikációs és félvezető reagens-újrahasznosítási projektekben.

Működési elv

1. Anyag korróziógátló elve

-Külső hordozó: Q345R nyomástartó edény szénacél héja viseli a mechanikai terhelést, az üzemi nyomást és a külső szélterhelést. -Belső védőgát: A PFA (perfluoralkoxi) fluorpolimer port olvadékpermetezéssel szórják és hőkezelik a torony belső falára, az akna és a fúvókák felületére, hogy sűrű, folyamatos vékonyréteg-bevonatot képezzenek. A stabil szén-fluor molekuláris kötéseknek köszönhetően a kikeményedett PFA-bevonat kiemelkedő kémiai tehetetlenséget mutat, blokkolja a forró korrozív gőz behatolását és megakadályozza az alapfém-ionok desztillátumba való feloldódását, így korróziógátló és nagy tisztaságú védelmet is biztosít.

2. A gőzleválasztási folyamat logikájának illesztése

Forró kevert korrozív gőz belép a torony aljába és felfelé emelkedik; a kondenzált reflux folyadék lefelé áramlik a torony tömítés/elosztó alkatrészei között. Az ismételt párologtatás-kondenzációs tömegtranszfer többkomponensű frakcionálást valósít meg. Minden felszálló forró gőz csak PFA-val bevont felületekkel érintkezik. Ez az oszlop főként a gőzfázisú elválasztási munkafolyamatokat szolgálja ki: hőérzékeny korrozív alapanyag vákuum-rektifikálása, nagy tisztaságú reagens tisztítás, halogéntartalmú oldószeres gőz frakcionálás. Csatlakoztatható kondenzátorokhoz és PFA-bevonatú fogadóedényekhez, hogy teljes, nagy tisztaságú gőzleválasztó zárt hurkot építsen ki.

A termék fő előnyei

1. Ultra-alacsony fémion-kioldódási teljesítmény A termikusan olvadt sűrű PFA-bevonat csökkenti az ionkiválás kockázatát, kiválóan alkalmas nagy tisztaságú desztillátumgyártáshoz, megfelel a részleges GMP- és félvezető-minőségű reagenstisztítási követelményeknek.

2. Jó alkalmazkodóképesség a komplex torony belső geometriájához. Az olvadék-spray bevonási folyamat olyan bonyolult formákat fed le, mint a fúvóka sarkok, az újraelosztó támasztékok és a kis átmérőjű toronyszakaszok, amelyek beépítési akadályokat jelentenek a lemezalapú PTFE béléseknél.

3. Egységes vékony, folytonos záróréteg Nincsenek lemezkötésű hegesztési varratok, amelyek jellemzőek a PTFE lapok bélésére; Csökkenti a gőz behatolásának rejtett kockázatát a hegesztési rések mentén forró gőz ciklikus munkakörülmények között.

4. Rugalmas vákuumos gőzfázisú működés Alkalmas hőlabil korrozív gőz vákuumdesztillálására; a megfelelően kikeményedett PFA bevonat megtartja a tapadást stabil negatív nyomású gőzkörnyezetben.

5. Moduláris torony-szakasz kombinációs tervezés Szegmensben összeszerelt toronyszakaszok kényelmes távolsági szállításhoz és helyszíni összeszereléshez; A belső elemek cserélhetők az elválasztási pontosság beállításához.

6. Rendszerek közötti kompatibilitás HG20536 korróziógátló karimákkal kapható, PFA-bevonatú vagy PTFE-bevonatú csőszeleppel és fogadóberendezéssel dokkolható a teljes elválasztóhurok-konstrukció érdekében.

Teljes műszaki specifikációs táblázat

Fő alkalmazási mezők

Célzott nagy tisztaságú korrozív gőzzel történő frakcionálási forgatókönyvek, exportrekordok Délkelet-Ázsiára és Közel-Kelet csúcskategóriás vegyianyag-gyártó üzemeire:

1. Finomkémiai nagy tisztaságú oldószeres gőzzel történő rektifikálás és tisztítás

2. Gyógyszerészeti köztes vákuum-gőzleválasztás alacsony fémszennyeződési követelményekhez

3. Félvezető segédreagens korrozív-gőz visszanyerése és frakcionálása

4. Halogéntartalmú speciális vegyi gőzfázisú elválasztási eljárás

5. Hőérzékeny korrozív-közepes vákuumdesztillációs projekt

6. Kísérleti méretű, nagy tisztaságú korrozív-gőzleválasztó teszt-műhely

Üzemeltetési óvintézkedések

1. Közepes korlátozás: a PFA bevonat ellenáll a legtöbb savnak, lúgnak és szerves gőznek; kerülje az olvadt alkálifém és klór-trifluorid hatásának hosszú távú kitettségét, amelyek lebontják a fluorpolimer anyagot. Nem ajánlott erős, szilárd részecskéket tartalmazó gőzhöz; a szilárd szemcsék koptatják a bevonat felületét.

2. Hőmérséklet-változási korlátozás: A drasztikus hősokk megelőzése; fűtési/hűtési sebesség szabályozva ≤10 ℃ óránként. Az éles meleg-hideg váltakozás a bevonatban mikrorepedéseket és rétegválást okozhat.

3. Vákuumos működési határ: Ne lépje túl a -0,07 MPa maximális vákuumértéket. A túlzott negatív nyomás növeli a bevonat leválásának kockázatát az acélfelületről.

4. Szerelésvédelem: A belső beépítés során szigorúan akadályozza meg, hogy az éles fém alkatrészek megkarcolják vagy hozzáütődjenek a PFA-val bevont belső felületekhez.

5. Tilos helyszíni módosítás: Tilos a helyszínen hegesztés, csiszolás vagy fúrás a toronyhéjon. A magas hőmérsékletű működés tönkreteszi a PFA bevonat tapadását.

6. Gőz betáplálási követelmény: A betáplálási gőznek a lehető legnagyobb mértékben csökkentenie kell a szilárd részecskék átjutását; Az elülső szűrőeszköz használata javasolt a bevonat koptató részecskéinek hatásának csökkentésére.

Szokásos karbantartási útmutató

1. Időszakos bevonat ellenőrzés: 6-9 havonta végezzen szikraszivárgás-észlelést és bevonatvastagság mérést. Összpontosítson a fúvóka sarkaira és a toronyrész peremének átmeneti zónáira, amelyek érzékenyek a gőz súrlódására.

2. Belső tisztítás: Hűtse le teljesen a tornyot, és engedje el a nyomást, mielőtt kinyitná az aknát. Csak puha, nem fémből készült szerszámokat és kompatibilis oldószerkeringető öblítést használjon; Az acélhuzalkefe és a kemény kaparó használata szigorúan tilos a bevonat karcolásos sérülésének elkerülése érdekében.

3. Karimatömítés ellenőrzése: Negyedévente ellenőrizze a PFA kompozit tömítéseket; időben cserélje ki az elöregedett / deformálódott tömítéseket, hogy megakadályozza a gőzszivárgást a csatlakozási helyeken.

4. Torony belső felújítása: Kiszedő csomagolás és újraelosztó tisztításhoz az éves leállás során; távolítsa el a kokszoló gőzfázisú lerakódásokat a tömegátvitel hatékonyságának garantálása érdekében.

5. Külső héj karbantartása: Kültérre szerelt oszlop esetén kétévente ellenőrizze a külső rozsdagátló festéket; javítja a hámló festéket, hogy megvédje a szénacél felületet a légköri korróziótól.

6. Pótalkatrész-kezelés: Tárolja a megfelelő PFA kompozit tömítéseket; a hagyományos fém tömítések nem helyettesítik a korróziógátló tömítő tartozékokat. Ha megjelenik a helyi bevonat hólyagosodása vagy hámlása, forduljon a gyártóhoz professzionális javítás érdekében; ne végezzen öntapadó tapasz javítását a helyszínen.

GYIK

1. kérdés: Mi a fő különbség a PFA bevonatú vegyi gőzleválasztó oszlop és a PTFE-vel bélelt desztillációs oszlop között?

V: Ez a termék olvadékpermetezéssel hőkezelt PFA vékony bevonatot alkalmaz lemezhegesztési varratok nélkül, kiváló az alacsony iontartalmú kioldódású, nagy tisztaságú gőzfázisú munkakörülményekhez. A PTFE-vel bélelt torony vastag fluorpolimer lemez laminálást használ, és jobban teljesít erős folyadékfázisú merítési erózió esetén.

2. kérdés: Működhet-e a PFA-val bevont torony hosszú távú nagyvákuum-gőz-desztilláció alatt?

V: Stabil működés 0,07 MPa vákuum alatt; ne lépje túl a tervezett vákuumértéket, a túlzott vákuum bevonatréteg-leválási kockázatot válthat ki.

3. kérdés: Alkalmas ez a bevonatos torony szilárd csiszolórészecskéket tartalmazó gőzhöz?

V: Nem ajánlott. A gőz által átvitt kemény szilárd részecskék koptatják a PFA bevonatot; Ha a részecskéket nem lehet teljesen eltávolítani, szereljen fel elülső részecskeeltávolító eszközt.

4. kérdés: Cserélhetők-e a torony belső részei a helyszínen az elválasztási pontosság beállításához?

V: A moduláris toronyprofil kialakítás lehetővé teszi a belső elemek cseréjét leállítás közben; ügyeljen arra, hogy a szétszerelési-összeszerelési munkák során ne karcolja meg a belső PFA bevonatot.

5. kérdés: Milyen ellenőrzési elemeket kell elvégezni minden PFA-val bevont gőzleválasztó oszlopon a szállítás előtt?

V: Minden torony átesik a bevonat vastagságának egyenletességi vizsgálatán, a teljes falon végzett szikraszkennelésen és a hidraulikus nyomástartási tömítettség kettős ellenőrzésén.

6. kérdés: Mit takar a hivatalos garancia?

V: A szénacél héj 10 éves szerkezeti garanciát élvez; PFA bevonat 5 év garancia (kivéve a karcolást, a részecskék okozta kopást és a hibás működés miatti sérüléseket); torony belső tartozékokra 2 év garancia.
