PTFE bélésű ipari elválasztó oszloprendszer

A PTFE bélésű ipari elválasztó oszloprendszer egy teljes készletű, kulcsrakész elválasztó egység, amely határozottan különbözik az egyetlen független desztilláló vagy rektifikáló oszloptól. Egyetlen toronytest csak belső tömegátvitelt hajt végre; míg ez az integrált rendszer a magleválasztó tornyot, az újraforraló fűtőegységet, a felső kondenzátort, a reflux puffer vevőt és a teljes korróziógátló cső-szelep szerelvényeket egyetlen koherens folyamatkörbe integrálja. Minden nedvesített alkatrész zökkenőmentes PTFE bélést alkalmaz, hogy megbirkózzon a forró korrozív gőzzel és kondenzátummal. A moduláris, csúszótalpakra szerelt kialakítás lerövidíti a helyszíni telepítési munkaterhelést, elkerülve a szétszórt különálló berendezések vásárlásából eredő össze nem illő kockázatokat. Széles körben szállítják tengerentúli vegyipari parkok számára korrozív oldószeres frakcionáláshoz, hulladék oldószer regenerálásához és fluortartalmú keverékek tisztításához.

Mi az a PTFE bélésű ipari elválasztó oszloprendszer?

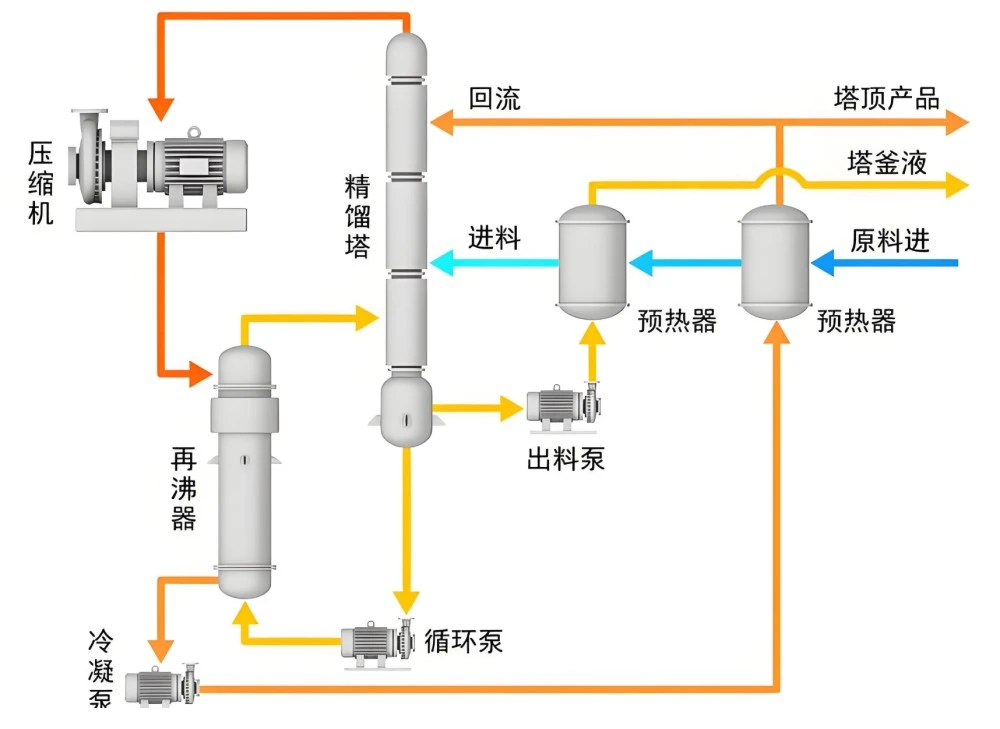

A PTFE bélésű ipari elválasztó oszloprendszer egy modulárisan integrált, kulcsrakész elválasztó egység a korrozív vegyi keverékek frakcionálásához. Az egész rendszer több PTFE-bélésű folyamategységből áll: fő elválasztó oszlop, PTFE-bélésű újraforraló, felső kondenzátor, reflux tartály, bélelt vezérlőszelepek, pólók és szállító csővezetékek. A főoszlop befejezi a gőz-folyadék ellenáramú tömegátadást; az újraforraló felszálló korrozív gőzt termel; a felső kondenzátor a gőzt kondenzátummá hűti; A reflux vevő puffereli a desztillátumot és megvalósítja a reflux keringést. A korrozív gőzzel vagy folyadékkal érintkező összes belső felületet teljes egészében vákuum-laminált PTFE bélés borítja. Egységes HG20536 korróziógátló karimákat alkalmaz a csúszótalp belsejében, megvalósítva a zárt, folyamatos szétválasztási munkafolyamatot, így nincs szükség az ügyfeleknek szétszórt különálló berendezések beszerzésére. Működhet atmoszférikus vagy mérsékelt vákuum alatt a többkomponensű korrozív-közeg szétválasztáshoz.

A termék fő előnyei

1. Teljes, kulcsrakész integrált megoldás Integrálja a főoszlopot, az újraforralót, a kondenzátort, a visszafolyótartályt és a tartócső-szelep szerelvényt egyetlen csúszótalpban. Kerülje el a több beszállító által szétszórt beszerzésekből eredő paraméter-eltérés kockázatát, csökkentse az ügyfelek mérnöki koordinációs munkaterhét.

2. Teljes hurkú PTFE bélésvédelem Nem csak a fő toronytest; A reboiler, a kondenzátor belső ürege, a reflux vevő és az összes csatlakozó csővezeték-szelep alkatrésze PTFE korróziógátló burkolatot használ. Szüntesse meg a részlegesen bélelt leválasztó egységekben meglévő helyi korróziós gyenge pontokat.

3. Moduláris csúszásra szerelt előregyártás Előre összeszerelve és gyárilag tesztelve. A helyszíni munkához csak a közművek csatlakoztatása szükséges, vegyi üzem projekteknél jelentősen lerövidíti a helyszíni telepítési és üzembe helyezési ciklust.

4. Folyamatos szakaszos termelés adaptálása Hosszú távú, 24 órás folyamatos szétválasztásra optimalizálva, valamint támogatja az időszakos szakaszos tisztítást is. A belső sima PTFE felület csökkenti a keresztszennyeződés kockázatát a különböző alapanyag-keverékek váltásakor.

5. Rugalmas folyamatorientált testreszabás Állítsa be a torony belső elemeit, a hőcserélő területet és a reflux-hurok konfigurációját az ügyfél elválasztási tisztasági céljának, a tápközeg tulajdonságainak és a feldolgozási kapacitásnak megfelelően.

6. Egységes korróziógátló interfész szabvány Minden belső csatlakozás megfelel a HG20536 teljes PTFE-bélésű karimaszabványnak; A külső interfész kényelmesen dokkolható az upstream etetőtartályhoz és a későbbi terméktároló tartályokhoz.

Teljes műszaki specifikációs táblázat

Fő alkalmazási mezők

Alkalmas korrozív többkomponensű keverékek teljes hurkos szétválasztására, Délkelet-Ázsia és Közel-Kelet vegyipari parkokba történő export szállítási nyilvántartásával:

1. Fluorkémiai ipar: Fluortartalmú vegyes oldószerkeverékek frakcionálása és tisztítása

2. Finomkémiai üzem: Maró hatású nyersanyagok többkomponensű leválasztása és nagy tisztaságú párlatgyűjtés

3. Hulladék-oldószer újrahasznosítási projekt: Savas/lúgos hulladékok regenerálása és szétválasztása vegyes oldószer

4. Új energiájú segédanyag gyártás: korrozív oldószer tisztítása lítium-anyag gyártáshoz

5. Környezetvédelmi vegyipari projekt: Értékes komponensek leválasztása és visszanyerése korrozív hulladékfolyadékból

6. Kísérleti léptékű ipari teszt: Komplett elválasztó hurok korrozív-közepes folyamatok kutatásához

Szabványos gyártási folyamat az integrált rendszerhez

1. Egyedi héj feldolgozása: Főoszlopos szakaszok, újraforraló, kondenzátor és reflux-vevő héjhegesztés, teljes hegesztési polírozás és magas hőmérsékletű zsírtalanítás minden nyomástartó alkatrésznél.

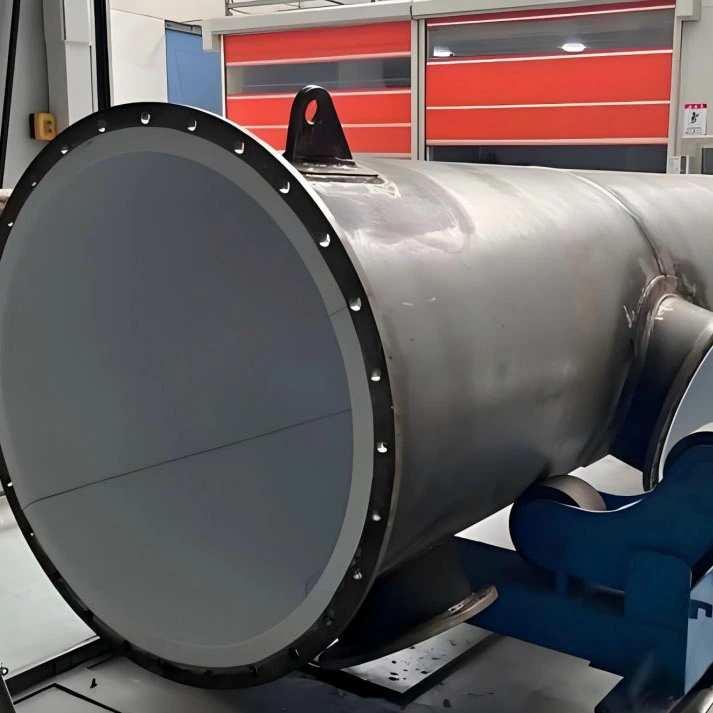

2. Minden egyes alkatrész belső falának Sa2,5 fokozatú nehéz homokfúvással kezelt, javítja a PTFE lemez tapadási szilárdságát.

3. Nátrium-aktiváló nyersanyagkezelés; vákuumos varrat nélküli PTFE laminálás minden nedvesített egységhez 10000-es tisztaságú műhelyben; dupla PFA hot-melt hegesztés minden fúvóka és karima átmenet sarkán.

4. Szerelje be a torony belső elemeit a fő elválasztó oszlophoz; szerelje össze a megfelelő bélelt szelepeket, könyököket és pólókat az egységek közötti összekötő csővezetékekhez.

5. Előszerelés gyári csúszóvázra; mechanikus beállítás a reboiler-kondenzátor-vevő hurokhoz.

6. Többszintű ellenőrzés: egységenkénti 10KV szikraszkennelés; egyedi hidraulikus nyomástartási vizsgálat; teljes rendszer zárt keringésű szimulációs teszt a teljes hurok tömítettségének ellenőrzésére.

7. Rendszer szétszerelés (túlméretes osztott modulos típushoz); az egyes komponensek belső üregének tisztítása; zárja le az összes karimát erre a célra szolgáló PTFE védőkupakokkal; alkalmazzon megerősített acélvázas csomagolást a tengeri-szárazföldi vegyes szállításhoz.

GYIK

1. kérdés: Mi a különbség a PTFE bélésű ipari elválasztóoszlopos rendszer és az egyetlen desztillációs oszlop között?

V: Az egyetlen oszlop csak toronytestű hardver; ez egy teljes kulcsrakész hurok, beleértve a reboilert, a kondenzátort, a reflux vevőt és a teljes csőszelep készletet, gyárilag előre összeszerelt csúszótalpakkal szerelt egységet.

2. kérdés: Ez az integrált elválasztó rendszer képes kezelni a fluortartalmú korrozív gőzkeverékek szétválasztását?

V: Válasszon továbbfejlesztett 4 mm vastagságú PTFE bélést a fluortartalmú gőz állapotához; Kérjük, előzetesen adja meg a tápközeg összetételét műszaki értékelésünkhöz.

3. kérdés: Milyen megoldást kínál a szuper-nagy méretű rendszerhez, amely nem szállítható teljes csúszótalpaként?

V: osztott moduláris előregyártás elfogadása; minden egységet legyártatunk, gyárilag külön ellenőrzünk és a helyszínen összeszereljük a szerelési rajzunk alapján.

4. kérdés: Milyen speciális vizsgálatnak kell alávetni a teljes elválasztási rendszert a szállítás előtt?

V: Minden egyes alkatrész átmegy szikraszkennelésen és hidraulikus teszten; ezen túlmenően teljes rendszerű zárt keringésű szimulációs tömörségi teszt is elvégzésre kerül.

5. kérdés: Összeköthető-e ez az egész rendszer az upstream etetőedénnyel és az utána lévő terméktároló tartállyal?

V: Egységes HG20536 korróziógátló karima szabvány a külső interfészekhez, kényelmes dokkolás teljes sorozatú PTFE-bevonatú technológiai berendezéseinkkel.

6. kérdés: Mi a jótállási köre az integrált elválasztó oszloprendszerre?

V: Minden egység szénacél héja 10 év szerkezeti garancia; PTFE bélés 5 év garancia (kivéve a mesterséges karcolásokat és a hibás működési sérüléseket); szelepekre és belső tartozékokra 2 év garancia.
