A korrozív vegyszerek szigorú követelményeket támasztanak az ipari folyamattartályok anyagaival, szerkezetével és működési körülményeivel szemben. A politetrafluor-etilén (PTFE) bélés korrózióálló belső felületet biztosít, míg a környező acélszerkezet mechanikai támasztékot biztosít. A megfelelő bélésű edény kiválasztása azonban többet igényel, mint egy vegyszerálló anyag azonosítását vagy a névleges kapacitás megadását.
Ez az útmutató elmagyarázza, hogyan értékelhető a kémiai kompatibilitás, a hőmérséklet- és nyomásviszonyok, az edény konfigurációja, a csatlakozások, az ellenőrzési követelmények és a működési eljárások. Megvizsgálja a reaktorok, tárolótartályok, tartályok és keverőtartályok közötti különbségeket is, segítve a folyamatmérnököket a berendezés egyértelműbb specifikációinak kidolgozásában a tervezés jóváhagyása és a gyártás előtt.
Tartalomjegyzék
Válasszon ki egy részt a vonatkozó műszaki és berendezésválasztási szempontok feltárásához.
- A PTFE bélés megértése a vegyi feldolgozásban
- Hogyan működik együtt a bélés és az acélszerkezet
- A bélelt feldolgozóedények négy fő típusa
- A kémiai kompatibilitás értékelése
- Hőmérséklet-, nyomás- és vákuumkövetelmények
- Kapacitás, méretek és berendezések elrendezése
- Fúvókák, manway-ek és folyamatcsatlakozások
- Bélésvizsgálat és minőségellenőrzés
- Berendezés specifikáció készítése
- Gyakori kiválasztási és tervezési hibák
- Telepítés, üzemeltetés és karbantartás
- Egyedi berendezés-konfiguráció tervezése
- Gyakran Ismételt Kérdések
- Végső kiválasztási szempontok
1. A PTFE bélés megértése a vegyi feldolgozásban
Az ipari kémiai folyamatok gyakran savakat, lúgokat, oldószereket, intermediereket és egyéb anyagokat tartalmaznak, amelyek megtámadhatják a hagyományos fémes nedvesített felületeket. Az anyagválasztás ezért a berendezés tervezésének kritikus részévé válik, különösen akkor, ha a folyamat többszöri kitételt igényel korrozív közeggel ellenőrzött működési feltételek mellett.

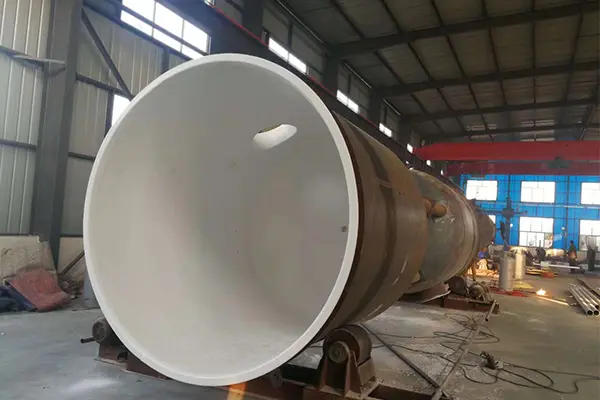

PTFE bélelt berendezésekEgy egyszerű elv alapján készültek: válassza le a technológiai anyagot a szerkezeti fémtől egy korrózióálló belső bélés bevezetésével. A bélés szolgál a tervezett érintkezési felületként, míg a külső acéltartály biztosítja a berendezés tervezése által megkívánt szerkezeti támasztékot.
A PTFE vagy politetrafluor-etilén egy fluorpolimer, amely széles kémiai ellenállásáról és viszonylag alacsony súrlódási felületéről ismert. Ezek a tulajdonságok számos kémiai elszigetelési és feldolgozási alkalmazás jelöltjévé teszik. Mindazonáltal az anyag alkalmasságát a tényleges kémiai összetételre, koncentrációra, hőmérsékletre és működési feltételekre kell megállapítani, nem pedig az anyag nevéből feltételezni.
Miért számít a belső érintkezési felület?
A nedvesített felület az edénynek, csatlakozásnak vagy tartozéknak az a része, amely közvetlenül érintkezik a technológiai anyaggal. Kémiai összeférhetősége befolyásolhatja a szennyeződés elleni védekezést, a berendezés integritását, az ellenőrzési követelményeket és a karbantartási beavatkozások gyakoriságát.
A korrozív nyersanyagokat tartalmazó edények esetében a fő probléma a folyadék és a bélés hosszan tartó érintkezése lehet. A reakcióedény más kihívást jelent, mivel a kémiai összetétel, a hőmérséklet, a nyomás és a keverés változhat az adagolás során. A vevőkészülék rövidebb ideig ki van téve egy folyamatáramnak, de ennek ellenére kompatibilisnek kell lennie a bejövő anyaggal és a kondenzált folyadékkal.
Ezért minden kérelmet teljes kötelezettségként kell értékelni, nem pedig elszigetelt anyagkiválasztási döntésként.
Mérnöki elv:A korrózióállóság a berendezés alkalmasságának egyik része. Figyelembe kell venni a szerkezeti integritást, a bélés alátámasztását, a tömítési elrendezéseket, a hőmérsékleti határokat, a nyomásviszonyokat és a folyamat konfigurációját is.
Ahol egy bélelt edény illeszkedik egy folyamatba
Az üzem elrendezésétől függően egy bélelt edény fogadhatja a bejövő anyagokat, tarthatja azokat a feldolgozási szakaszok között, elősegítheti a kémiai reakciót, vagy szabályozott környezetet biztosíthat a keveréshez. Az edénynek meg kell felelnie a tervezett folyamatfunkciónak, beleértve a várható áramlási útvonalat, az anyagátviteli módot és a csatlakoztatott berendezésekkel való kapcsolatot.
Ennek a szerepnek a korai szakaszban történő meghatározása segít megelőzni egy gyakori specifikációs problémát: általános korrózióálló edényt kérünk anélkül, hogy tisztáznánk a pontos műveleteket, amelyeket az edénynek végre kell hajtania.
2. Hogyan működik együtt a bélés és az acélszerkezet
A bélelt edény két fő funkcionális elemet tartalmaz: a belső fluorpolimer bélést és a környező szerkezeti testet. Bár egy folyamatberendezést alkotnak, ezek az elemek különböző célokat szolgálnak, és együtt kell értékelni őket.
A belső bélés
A bélés gátat képez a technológiai közeg és az alatta lévő fém között. Hatékonysága függ a polimer adott közeghez való alkalmasságától, a bélés felépítésétől, a kész felület állapotától és attól, hogy a bélés hogyan alkalmazkodik az edény geometriájához.
Különös figyelmet érdemelnek a fúvókák körüli területek, sarkok, átmérőváltozások, nyílások és egyéb átmenetek. Ezek a helyek bonyolultabb geometriákat foglalhatnak magukban, mint egy széles, viszonylag egységes érfal. A javasolt építési módnak meg kell felelnie a berendezés méreteinek és a védelmet igénylő felületeknek.
A külső acél test
Az acél test szerkezeti alátámasztást biztosít és a fő teherhordó szerkezetet alkotja. Tervezésekor figyelembe kell venni a szükséges kapacitást, a külső terheléseket, az edényelrendezést, a csatlakoztatott csővezetékeket, a támasztási feltételeket és adott esetben a nyomástartó edényekre vonatkozó követelményeket.
A vegyszerálló bélés felszerelése nem szünteti meg a fémszerkezet tervezésének szükségességét. A szerkezeti anyagokat, a falszerkezeteket, a tartószerkezeteket és a csatlakozásokat a tervezett szolgáltatásnak és az alkalmazandó tervezési alapnak megfelelően kell kiválasztani.
A két komponens közötti interfész
A polimer bélés és a fémedény eltérően reagál a hőmérséklet változására és a mechanikai terhelésre. Kölcsönhatásuk ezért fontos tervezési szempont, különösen akkor, ha a folyamat fűtést, hűtést, nyomásváltozást vagy ismételt működési ciklusokat foglal magában.
A bélés megtartási módszerének, vastagságának, geometriájának és alátámasztási elrendezésének megfelelőségét meg kell erősíteni a javasolt edény esetében. A tervezőknek azt is figyelembe kell venniük, hogyan reagál a rendszer az indítás, a normál működés, a tisztítás, a leállítás és a folyamat előrelátható eltérései során.
A pontos építési részletek a berendezés típusától és a gyártási módtól függenek. Egy edény geometriájának megfelelő kialakítást nem szabad automatikusan feltételezni, hogy alkalmas egy másik edényre, amely eltérő mechanikai vagy termikus körülmények között működik.
3. A bélelt feldolgozóedények négy fő típusa
Noha a bélelt reaktorok, tárolótartályok, tartályok és keverőtartályok hasonló konstrukciós alapkoncepcióval rendelkezhetnek, ezek feldolgozási feladatai nem felcserélhetők. A megfelelő típus kiválasztása annak meghatározásával kezdődik, hogy mit kell tennie az edénynek a termelési rendszeren belül.
3.1 PTFE bélésű reaktorok
A reaktor egy kémiai reakciót vagy más folyamatot fogad be, amelyben a tartalom meghatározott átalakuláson megy keresztül. A belső nedvesített felületeknek kompatibilisnek kell lenniük a kiindulási anyagokkal, reakciótermékekkel, intermedierekkel és a megfelelő tisztítóközegekkel.
A reakciókörülmények a sarzs során változhatnak. A több különálló komponenssel kezdődő folyamat a reakció előrehaladtával eltérő kémiai összetételt alakíthat ki. A hőmérséklet emelkedhet vagy csökkenhet, miközben a gázképződés, a gőzképződés vagy a nyomásváltozások befolyásolhatják a kívánt edénykonfigurációt.
Ezen okok miatt a reaktor specifikációinak le kell írniuk a teljes működési sorrendet, ahelyett, hogy csak a normál állandósult állapotokat biztosítanák.
- Határozza meg a folyamat egyes fontos szakaszaiban jelen lévő anyagok kémiai összetételét és koncentrációját.
- Adja meg a normál és maximális üzemi hőmérsékletet, a tervezési nyomást és az esetleges vákuumfeltételeket.
- Határozza meg a szükséges fűtési, hűtési, töltési, kisütési és mintavételi csatlakozásokat.
- Győződjön meg arról, hogy szükség van-e keverésre, kiegészítő műszerekre vagy egyéb folyamattartozékokra.
A cél az, hogy a bélést, a tartály szerkezetét és a tartozékokat összehangolják a tényleges reakciófolyamattal, nem egyszerűen egy meglévő tartály méreteinek reprodukálása.
3.2 PTFE bélésű tárolótartályok
A tárolótartályok vegyi nyersanyagok, intermedierek és folyamatfolyadékok tárolására szolgálnak, mielőtt azokat egy másik szakaszba szállítanák. A reaktorral ellentétben a tárolótartály nem hajthatja végre a tartalmának aktív átalakítását. Ennek ellenére a tárolt közeg hosszabb ideig érintkezhet a béléssel.
A kiválasztásnál figyelembe kell venni a tárolt vegyszert, annak koncentrációját, az érintkezés időtartamát és a tárolási hőmérséklet teljes tartományát. Fel kell mérni a töltés, ürítés, tisztítás és ideiglenes leállás körülményeit is.
A tartály elrendezése egy másik fontos szempont. A szükséges munkatérfogat, az ellenőrzéshez való hozzáférés, az átviteli csatlakozások, a telepítési terület és a szivattyúkkal vagy a csatlakoztatott folyamatsorokkal való kapcsolat mind befolyásolja a végső konfigurációt.
- Különítse el a névleges tartálykapacitást a szükséges hasznos munkatérfogattól.
- Adja meg a tartályban tárolt vegyi anyagokat, beleértve a megfelelő tisztítófolyadékokat.
- Adja meg a bemeneti, kimeneti, szellőző-, lefolyó- és műszerezési követelményeket, ahol alkalmazható.
- Erősítse meg a tervezett telepítési helyet és minden hozzáférési vagy karbantartási korlátozást.
A megfelelő tárolási konfigurációnak biztosítania kell a szükséges elszigetelési funkciót, miközben kompatibilisnek kell lennie a használat során előforduló kémiai és mechanikai feltételekkel.
3.3 PTFE bélelt vevők
A vevők összegyűjtik az anyagot egy upstream folyamatműveletből, mielőtt azt továbbítják, tovább dolgozzák vagy a termelési rendszerben máshová irányítják. Az eljárástól függően a kapott anyag lehet folyadék, kondenzátum, keverék vagy áram, amelynek összetétele idővel változik.
A vevőegység egyszerűbbnek tűnhet, mint a reaktor, mert elsődleges célja lehet a gyűjtés, nem pedig a reakció. Az átvételi kötelezettséget azonban még meg kell határozni. A bejövő áram, a várható akkumulációs térfogat, az átviteli frekvencia, a hőmérséklet és a nyomásviszonyok befolyásolják a kívánt konfigurációt.
A csatlakozások külön figyelmet érdemelnek, mivel a vevő gyakran különálló berendezések között helyezkedik el. A fúvóka helytelen tájolása vagy csatlakozási mérete megnehezítheti a telepítést, és befolyásolhatja a tervezett folyamatfolyamatot.
- Azonosítsa az upstream forrást és a bejövő folyam várható jellemzőit.
- Becsülje meg a maximális mennyiséget, amely felhalmozódhat a következő átviteli művelet előtt.
- Határozza meg a kiürítési útvonalat és a szükséges légtelenítő vagy szintfigyelő csatlakozásokat.
- Ellenőrizze az üzemi nyomást és az esetleges nyomásváltozásokat az átvitel vagy leállítás során.
Ezek az adatok meghatározzák, hogy a kiválasztott vevő képes-e ellátni gyűjtési feladatát a szélesebb rendszerelrendezésen belül.
3.4 PTFE bélésű keverőtartályok
A keverőtartályok egyesítik az anyagokat vagy fenntartják a keveréket meghatározott folyamatkörülmények között. Kialakításuk tartalmazhat keverőt, meghajtó elrendezést, tengelybemenetet, terelőket, ahol szükséges, és több anyagcsatlakozást.
A nedvesített alkatrészeket teljes szerelvénynek kell tekinteni. A fő edény bélésének kompatibilitása nem határozza meg automatikusan a közeggel érintkező minden alkatrész megfelelőségét. A tengelyhez kapcsolódó alkatrészek, tömítések, tömítések és egyéb tartozékok saját anyag- és üzemállapot-ellenőrzést igényelnek.
A keverő kiválasztása a berendezés kialakítását is befolyásolja. A szükséges keverési teljesítmény, a folyadék tulajdonságai, a várható szilárdanyag-tartalom, a működési sebesség és az edény geometriája befolyásolhatja a konfigurációt. A gyártási részletek véglegesítése előtt felül kell vizsgálni a mechanikai terheléseket, valamint a keverőegység és a bélelt edény közötti interfészeket.
- Határozza meg a keverendő anyagokat és a működés során várható változásokat.
- Adja meg, hogy szükség van-e keverőre, és adja meg a vonatkozó keverési követelményeket.
- Azonosítsa a tengelybemeneti elrendezéseket, a tömítéseket, a műszereket és az egyéb folyamatinterfészeket.
- Tekintse át a tisztítási módszert és a belső nedves felületek hozzáférhetőségét.
A keverési alkalmazások összehangolt gépészeti és vegyi tervezést igényelnek, nem pedig pusztán kapacitáson alapuló edényválasztást.
| Berendezés típusa | Elsődleges funkció | Kulcsfontosságú tervezési szempont | Fontos folyamatbemenet |
|---|---|---|---|
| Reaktor | Kémiai reakciót vagy átalakulást alkalmaz. | Változó feltételek a működési ciklus során. | Reakció szakaszok és működési burok. |
| Tároló tartály | Nyersanyagokat, intermediereket vagy folyamatfolyadékokat tárol. | Hosszú távú érintkezési és tárolási feltételek. | Munkatérfogat és tárolt közeg. |
| Vevő | Anyagot gyűjt a folyamat szakaszából. | Bejövő áramlási, felhalmozási és átviteli megállapodások. | Bemeneti feltételek és ürítési követelmények. |
| Keverő tartály | Anyagokat kombinál vagy keveréket tart fenn. | Keverés, tengelyfelületek és nedvesített tartozékok. | Anyagtulajdonságok és keverési kötelezettség. |
A táblázat általános funkcionális különbségeket mutat be. A tervezett folyamatkörülményekhez meg kell határozni a végleges építési részleteket.
4. A kémiai kompatibilitás értékelése
A kémiai kompatibilitás a berendezés kiválasztásának kiindulópontja, de azt a tényleges folyamatinformációk alapján kell megállapítani. A kémiai név önmagában nem írja le a teljes környezetet, amelyben a bélés működik.
Határozza meg a táptalaj teljes összetételét
A folyamatleírásnak azonosítania kell a fő vegyi anyagokat és minden lényeges szennyeződést, adalékanyagot, reakcióterméket vagy másodlagos komponenst. Egy keverék másképp viselkedhet, mint az egyes tiszta anyagok, ezért előfordulhat, hogy a kizárólag a fő összetevőn alapuló feltételezések nem elegendőek.
A koncentráció különösen fontos. Egy folyamatáram összetétele változhat a reakció, a bepárlás, a hígítás, az elválasztás vagy az anyagátvitel során. A specifikációnak meg kell határoznia azokat a koncentráció-tartományokat, amelyekkel a nedves felületek várhatóan találkozhatnak.
Tartalmazza a tisztító és karbantartó folyadékokat
A tisztítási eljárások olyan anyagoknak tehetik ki a bélést, amelyek a normál gyártás során hiányoznak. A karbantartás során bevitt öblítőszereket, tisztítóoldatokat vagy folyadékokat ezért be kell vonni a kompatibilitási értékelésbe, ha azok érintkeznek a belső felületekkel.
A tisztítás közbeni hőmérsékletváltozások is befolyásolhatják az alkalmasságot. Egy adott folyadékkal egy adott hőmérsékleten kompatibilis anyagról nem szabad azt feltételezni, hogy minden lehetséges hőmérsékleti körülmény között megfelelő marad.
Vegye figyelembe az expozíció időtartamát és a folyamat változásait
A kapcsolattartás időtartama és a várható működési ciklus hozzájárul az átfogó értékeléshez. A folyamatos tárolás, az ismételt kötegelt működés, a szakaszos tisztítás és a rövid átviteli időszakok különböző expozíciós mintákat képviselnek.
A folyamattól való eltéréseket is figyelembe kell venni, ha ésszerűen előrelátható. A nem szándékos keverék, a koncentráció változása vagy a hosszan tartó tartás a rutin gyártási kereten kívüli feltételeket teremthet.
Kompatibilitási ellenőrző lista:
- Kémiai azonosságok és koncentrációk.
- Keverékek, szennyeződések és releváns folyamati melléktermékek.
- Normál, minimális és maximális érintkezési hőmérséklet.
- Tisztítófolyadékok és a karbantartással kapcsolatos expozíció.
- A kapcsolattartás időtartama és a folyamat várható eltérései.
A bélésanyagot, az építési módot és a berendezés konfigurációját a terv jóváhagyása előtt felül kell vizsgálni ezekhez a feltételekhez képest. Ha a folyamat kémiája nem teljesen meghatározott, a feloldatlan információkat rögzíteni kell ahelyett, hogy a kompatibilitást megerősítettként kezelnénk.
5. Hőmérséklet-, nyomás- és vákuumkövetelmények
A hőmérséklet és a nyomás befolyásolja mind a polimer bélést, mind a teljes tartály szerelvényt. Ha az anyagot a kémiai ellenálló képessége alapján választják ki a mechanikai működési burkolat értékelése nélkül, az hiányos specifikációt eredményezhet.
Üzemi hőmérséklet
Jegyezze fel a normál üzemi hőmérsékletet, valamint az indítás, gyártás, tisztítás és leállítás során várható legmagasabb és legalacsonyabb hőmérsékletet. Ha egy reakció hőt termel, vagy egy folyamat fűtési és hűtési ciklusokat használ, a teljes hőmérséklet-tartományt dokumentálni kell.
A hőmérséklet befolyásolja a polimer viselkedését, és befolyásolhatja a kémiai kölcsönhatást, a deformációt, a permeációt, valamint a bélés és az acéltest közötti felület reakcióját. Hatásai a bélés konkrét felépítésétől és üzemi körülményeitől függenek, ezért egyetlen általános hőmérsékleti adat nem helyettesítheti a tervspecifikus ellenőrzést.
A gyors hőmérséklet-változások további megfontolásokat vethetnek fel. A berendezés tervezésének figyelembe kell vennie a várható termikus ciklust és felépítésének ezzel a ciklussal való kompatibilitását.
Pozitív nyomás
A nyomásspecifikációnak meg kell különböztetnie a normál üzemi nyomást a tervezési nyomástól és minden lényeges átmeneti körülménytől. Nyomásváltozások fordulhatnak elő töltés, kisütés, reakció, gőzképződés vagy más technológiai berendezésekhez való csatlakoztatás során.
Vessel size, structural materials, nozzle details, sealing arrangements, and the applicable design code may influence the allowable operating envelope. A teljes szerelvényt értékelni kell, ahelyett, hogy kizárólag egy alkatrész minősítésére hagyatkozna.
Vákuum és negatív nyomás viszonyok
A vákuumviszonyok kifejezett figyelembevételt igényelnek. Vákuumos feldolgozás, gőzkondenzáció, szivattyú működés vagy a folyamat egyéb szakaszai során keletkezhetnek. A rutinszerűen pozitív nyomás alatt működő edény eltérő mechanikai terhelési állapotba kerülhet, ha belső nyomása a külső nyomás alá esik.
A PTFE bélés alátámasztását és a teljes tartályszerkezetet felül kell vizsgálni a meghatározott vákuumterhelés szempontjából. A várható minimális abszolút nyomást, az expozíció időtartamát, az üzemi hőmérsékletet és a vákuumciklusok gyakoriságát bele kell foglalni a műszaki felülvizsgálatba.
A vákuum alkalmasságra nem elegendő a vegyszerállóságból vagy a pozitív nyomás minősítéséből következtetni. A javasolt bélelt összeállítást meg kell erősíteni a tényleges vákuumviszonyok és a működési sorrend tekintetében.
Egyesítse a működési feltételeket egyetlen specifikációban
A nyomást és a hőmérsékletet együtt kell értékelni. A maximális hőmérséklet, a tervezési nyomás és a legmélyebb vákuum nem kezelhető független értékként, ha ugyanazon működési szakaszban fordulhat elő. A specifikációnak azonosítania kell a gyakorlatban lehetséges kombinációkat, és jeleznie kell, hogy mely szakaszok igényelnek külön értékelést.
| Állapot | Megadandó információk | Design Review Focus |
|---|---|---|
| Hőmérséklet | Normál tartomány, maximum, minimum és hőmérsékletváltozások. | Bélés alkalmassága és a szerelvény termikus viselkedése. |
| Pozitív nyomás | Üzemi nyomás, tervezési nyomás és átmeneti állapotok. | Szerkezeti tervezés, csatlakozások és az alkalmazandó berendezések minősítése. |
| Vákuum | Minimális abszolút nyomás, időtartam és működési szakasz. | Bélés alátámasztása és teljes érre való alkalmasság vákuum alatt. |
| Folyamatciklus | Indítás, leállítás, tisztítás és ismételt műveletek. | Kombinált termikus és mechanikai feltételek. |
6. Kapacitás, méretek és berendezések elrendezése
A kapacitás fontos paraméter, de nem határozza meg teljesen a folyamattartály méreteit vagy alkalmasságát. Két azonos névleges térfogatú edény eltérő magassággal, átmérővel, fejgeometriával, támasztékelrendezéssel és csatlakozási elrendezéssel rendelkezhet.
Üzemi térfogat és névleges kapacitás
A névleges térfogat az edény megadott kapacitását írja le, míg a munkatérfogat a normál működés során tartandó vagy feldolgozandó mennyiség. A megkülönböztetés különösen fontos reaktorok és keverőtartályok esetében, ahol elegendő hely szükséges a keveréshez, gőzképződéshez, habhoz, expanzióhoz vagy más folyamat viselkedéséhez.
A megfelelő üzemi töltési szint a folyamattól és az edény kialakításától függ. A szükséges árrést inkább értékelni kell, mint azt feltételezni, hogy a különböző alkalmazásokban azonos.
Teljes méretek és beépítési hely
Erősítse meg a megengedett legnagyobb magasságot, átmérőt és teljes borítékot. Vegye figyelembe a rendelkezésre álló hozzáférési útvonalat, az ajtó- és nyílásméreteket, az emelési elrendezéseket, a szerkezeti hézagokat, a karbantartási teret és a közeli berendezések elhelyezkedését.
A szállítási és telepítési korlátok szintén befolyásolhatják az edény konfigurációját. Előfordulhat, hogy a működési helyének megfelelő hajót külön felül kell vizsgálni, hogy hogyan kerül be az épületbe, vagy hogyan helyezik el az alapjára.
Támogatások és csatlakoztatott berendezések
A támasztólábaknak, szoknyáknak, konzoloknak, emelőelemeknek és alapozási felületeknek összhangban kell lenniük a szerkezeti kialakítással és a helyszíni feltételekkel. A csatlakoztatott szivattyúk, keverőberendezések, műszerek és csövek további terhelést vagy helyigényt jelenthetnek.
Az elrendezésnek megfelelő hozzáférést kell hagynia a működési pontokhoz és az ellenőrzési területekhez. A karbantartási igények könnyebben kezelhetők, ha azokat a megállapodás véglegesítése előtt figyelembe veszik.
Amikor méretezett rajzra van szükség
Az előzetes folyamatleírás megfelelő lehet a kezdeti megbeszélések során, de a méretezett elrendezés egyre fontosabbá válik a tervezés előrehaladtával. A rajznak azonosítania kell a fő méreteket, a fúvókák helyzetét, a támaszpontokat, a hozzáférési nyílásokat és a szomszédos berendezésekkel való megfelelő interfészeket.
Ahol már léteznek üzemi csatlakozások, a javasolt tartályt össze kell hasonlítani a rendelkezésre álló csőelrendezéssel. A gyártási rajzok jóváhagyása előtt minden szükséges eltérést azonosítani és meg kell oldani.
7. Fúvókák, manway-ek és folyamatcsatlakozások
A kapcsolatok összekötik az edényt a termelési rendszer többi részével. Szükség lehet rájuk töltéshez, kisütéshez, légtelenítéshez, mintavételhez, műszerezéshez, tisztításhoz, hőmérséklet-felügyelethez vagy egyéb funkciókhoz. Elhelyezésük és felépítésük befolyásolja, hogy a hajó mennyire hatékonyan telepíthető, üzemeltethető és ellenőrizhető.
A fúvóka elhelyezkedése és tájolása
Minden fúvókának világosan azonosított funkcióval és pozícióval kell rendelkeznie. A specifikációnak vagy a jóváhagyott rajznak meg kell határoznia a névleges méretét, tájolását, csatlakozási típusát és minden vonatkozó emelkedési vagy szögkövetelményt.
A bemeneti és kimeneti elhelyezésnek tükröznie kell a tervezett folyamatáramlást. A vízelvezetés, az anyagszállítás és a hozzáférési követelmények szintén befolyásolhatják az edény geometriáját. A fúvókák helyének megváltoztatása a bélés- vagy gyártási munkák megkezdése után további tervezési és gyártási bonyodalmakat okozhat.
Manways és ellenőrzési hozzáférés
A járatok és a hozzáférési nyílások támogatják az ellenőrzést, a tisztítást és a karbantartást, ahol a hajó kialakítása ezt lehetővé teszi. Méreteiknek és helyüknek tükrözniük kell a tervezett ellenőrzési módszert, a biztonságos hozzáférési igényeket és a környező üzem elrendezését.
A nyílás részleteinek kompatibilisnek kell lenniük a bélés kialakításával. A nyílás és a szomszédos bélelt felület közötti átmenet különös figyelmet igényel, mert egyesíti a folyamat interfészt egy szerkezeti jellemzővel.
Keverők, műszerek és kiegészítő alkatrészek
A folyamattól függően egy edényhez folyadékszintmérő műszerre, hőmérséklet-érzékelőre, nyomáscsatlakozásra, kémlelőüvegre, keverőre vagy további szerelvényekre lehet szükség. Nem minden edénynek van szüksége minden tartozékra, és a szükséges elrendezésnek a folyamat feladatain kell alapulnia, nem pedig egy általános listán.
Minden nedvesített tartozék kompatibilitási felülvizsgálatát igényel. A tömítéseknek, tömítéseknek, műszer interfészeknek és a csatlakoztatott alkatrészeknek meg kell felelniük a kémiai közegnek és az alkalmazandó nyomás- és hőmérsékleti feltételeknek.
Rendezze világosan a csatlakozási információkat
A fúvóka ütemezése hasznos módja a félreértések elkerülésének. Minden kapcsolatot képes azonosítani címke, funkció, méret, mennyiség, tájolás és kapcsolattípus szerint, szükség esetén rajzi hivatkozásokkal.
Ezen információk korai megadása segít a mérnöki és gyártói csapatoknak a távolságok ellenőrzésében, a tartozékok összehangolásában és a konzisztens megállapodás kialakításában a terv kiadása előtt.
8. Bélésvizsgálat és minőségellenőrzés
Az ellenőrzést a berendezés specifikációjának részeként kell megtervezni, és nem csak a gyártás befejezése után kell hozzáadni. A szükséges ellenőrzési tevékenységek a bélés módszerétől, az edény kialakításától, az alkalmazandó szabványoktól, a folyamat kockázatától és a szerződéses elfogadási kritériumoktól függenek.
A gyártás előtt határozza meg az ellenőrzés hatókörét
Azonosítsa a bélelt felületekhez, szerkezeti testhez, csatlakozásokhoz és kész összeállításhoz szükséges nyilvántartásokat és vizsgálatokat. A specifikációban fel kell tüntetni, hogy mely követelmények kötelezőek, mely szabványok alkalmazandók, és ki a felelős az eredmények felülvizsgálatáért.
Ha egy adott bélésvizsgálati módszer megfelelő, annak eljárását és elfogadási határait előre meg kell állapodni. Például az elektromos üdülési tesztelés releváns lehet bizonyos nem vezető burkolatok és megfelelő berendezés-konfigurációk esetében, de ennek használatát és vizsgálati beállításait az adott konstrukcióhoz kell meghatározni. Nem szabad feltételezni, hogy minden bélelési folyamatra vagy vastagságra azonosan alkalmazzák.
Vizsgálja meg a bonyolult geometriai területeket
Az ellenőrzési tervezés során figyelembe kell venni a nehezebben megközelíthető vagy értékelhető helyeket, beleértve a fúvókák átmeneteit, nyílásait, sarkait és egyéb geometriai változásokat. Ezek a területek eltérő vizsgálati technikákat vagy részletesebb rajz- és gyártásellenőrzéseket igényelhetnek.
A szemrevételezést, a méretellenőrzést és az egyéb alkalmazható módszereket az építési követelményeknek megfelelően kell meghatározni. Minden kötelező nyomáspróbát vagy szerkezeti vizsgálatot szintén meg kell határozni, ha ez a berendezés tervezése szempontjából releváns.
Tisztázza a dokumentációt és az elfogadási kritériumokat
Az elfogadási folyamatnak meg kell határoznia, hogy milyen bizonyítékokra van szükség a berendezés kiadása előtt. A projekttől függően a dokumentáció tartalmazhat jóváhagyott rajzokat, anyaginformációkat, ellenőrzési jegyzőkönyveket, vizsgálati eredményeket és az elfogadott eltérések feljegyzéseit.
Az olyan kijelentések, mint a „gondosan vizsgálja meg a bélést”, kevésbé hasznosak, mint egy meghatározott ellenőrzési terv, amely azonosítja a módszert, az alkalmazandó helyet, az elfogadási kritériumokat és a szükséges nyilvántartást. A pontos követelmények közös alapot adnak a gyártónak és a vevőnek az elkészült berendezések áttekintésére.
A jóváhagyott változtatások nyomon követhetőségének fenntartása
A tervezési változtatásokat a felelős feleknek dokumentálniuk, felül kell vizsgálniuk és jóvá kell hagyniuk. A csatlakozás, a tartozék vagy a működési állapot megváltoztatása hatással lehet a berendezés specifikációjának más részeire. A változtatás okának rögzítése és annak műszaki jóváhagyása segít megőrizni az összhangot a gyártási dokumentumok és a végső összeszerelés között.
9. Berendezésspecifikáció készítése
A világos specifikáció elegendő információt ad a berendezésmérnöki csapatnak az alkalmazás értékeléséhez és a megoldatlan követelmények azonosításához. Nemcsak a szükséges hajót kell leírnia, hanem azokat a feltételeket is, amelyek mellett a hajó üzemel.
Az alábbi sorrend gyakorlati módszert ad a tervezési információk rendszerezésére.
-
Ismertesse az eljárási kötelezettséget!
Magyarázza el, hogy az edényt reakcióra, tárolásra, gyűjtésre vagy keverésre használják-e. Azonosítsa a működési szakaszt, az upstream és a downstream interfészt, valamint a speciális folyamatfunkciókat.
-
Dokumentálja a kémiai közeget.
Sorolja fel a releváns anyagokat, koncentrációkat, keverékeket, szennyeződéseket és tisztítófolyadékokat. Azonosítsa azokat a szakaszokat, amelyekben az összetétel jelentősen megváltozik.
-
Határozza meg a működési keretet.
Biztosítson normál és szélsőséges hőmérsékletet, üzemi és tervezési nyomást, vákuumfeltételeket és előre látható átmeneteket az üzemállapotok között.
-
Határozza meg a kapacitást és a méreteket.
Adja meg a névleges kapacitást, a hasznos munkatérfogatot, a fő méreteket, a telepítési korlátozásokat és a szükséges támasztékot.
-
Készítse el a csatlakozási ütemtervet.
Sorolja fel a szükséges fúvókákat, nyílásokat, szellőzőnyílásokat, lefolyókat, műszereket, keverőberendezéseket és tartozékokat. Adjon meg egy elrendezési rajzot, ha rendelkezésre áll.
-
Határozza meg a szabványokat és az ellenőrzési követelményeket.
Adja meg az alkalmazandó építési követelményeket, az ellenőrzési eljárásokat, a vizsgálati elvárásokat, az átvételi kritériumokat és a szükséges dokumentációt.
-
Jóváhagyás előtt tekintse át a műszaki hiányosságokat.
Jegyezze fel a megoldatlan vegyi adatokat, az egymásnak ellentmondó méreteket, a bizonytalan működési feltételeket és minden olyan tartozékot, amelynek kompatibilitása vagy kialakítása meg nem erősített.
A berendezés specifikációinak ellenőrző listája
| Specifikáció kategória | Információk szükségesek | A felülvizsgálat oka |
|---|---|---|
| Alkalmazás feldolgozása | Az edény funkciója, a folyamat szakaszai, az anyagátvitel és a működési sorrend. | Meghatározza a megfelelő berendezéstípust. |
| Kémiai közeg | Összetétel, koncentráció, szennyeződések és tisztítószerek. | Támogatja a bélés kompatibilitás értékelését. |
| Üzemeltetési feltételek | Hőmérséklet-tartomány, tervezési nyomás, vákuumterhelés és tranziens körülmények. | Meghatározza a szükséges működési keretet. |
| Kapacitás és elrendezés | Munkatérfogat, teljes méretek, támaszték elrendezése és beépítési határok. | Ellenőrzi az illeszkedést és a folyamatintegrációt. |
| Kapcsolatok | Fúvókák méretei, pozíciói, nyílásai, műszerek és tartozékok. | Koordinálja a csövek és berendezések interfészeit. |
| Minőségi követelmények | Ellenőrzési eljárások, tesztelés, elfogadási kritériumok és nyilvántartások. | Meghatározza a megfelelőség ellenőrzésének módját. |
Ha egyes részletek nem állnak rendelkezésre, azonosítsa azokat nyitott műszaki cikkként. Ez a megközelítés megbízhatóbb, mint olyan méretek, működési feltételek vagy elfogadási követelmények feltételezése, amelyeket a projektcsapat nem állapított meg.
10. Gyakori kiválasztási és tervezési hibák
Számos probléma merülhet fel, ha a berendezés kiválasztása egy rövid termékleíráson alapul, anélkül, hogy teljes mértékben meghatározná a kívánt szolgáltatást. A legtöbb csökkenthető egy teljesebb folyamatleírással és a műszaki specifikáció korai felülvizsgálatával.
Kiválasztás egyedül a kémiai név alapján
A kompatibilitási értékelés elvégzéséhez nem elegendő annak ismerete, hogy egy edényben savak, lúgok vagy oldószerek vannak. A koncentráció, a keverékek, a hőmérséklet, az expozíció időtartama, a tisztítási módszerek és a bélés felépítése mind számíthat.
Jobb megközelítés:Adja meg a teljes folyamatközeget és annak várható működési tartományát, majd erősítse meg a tényleges alkalmazásra való alkalmasságot.
Csak a névleges edénytérfogatot adja meg
A kapacitásadat nem határozza meg a teljes edénygeometriát, a megengedett munkatérfogatot, a keverőberendezés elrendezését vagy a csatlakozási elrendezést. Az elégtelen méretinformáció olyan berendezésekhez vezethet, amelyeket nem lehet könnyen integrálni a meglévő üzembe.
Jobb megközelítés:Adja meg együtt a munkamennyiséget, a teljes méreteket, a helyszíni korlátozásokat, a folyamatkövetelményeket és a szükséges kapcsolatokat.
A vegyszerállóságot feltételezve vákuum-alkalmasság jön létre
A kémiai ellenállás és a nyomáskülönbséggel szembeni ellenállás különböző mérnöki kérdéseket vet fel. A bélést és a tartószerkezetet a tervezett vákuumviszonyok és a vonatkozó üzemi hőmérséklet szempontjából értékelni kell.
Jobb megközelítés:Pontosan adja meg a minimális abszolút nyomást, az expozíció időtartamát, a hőmérsékletet és a várható vákuumciklust.
Kilátás a tömítésekre és a kiegészítő alkatrészekre
Egy kompatibilis főbetét nem tudja megállapítani minden tömítés, tömítés, keverőelem, kémlelőüveg vagy műszercsatlakozás megfelelőségét. Minden megfelelő nedvesített alkatrész a teljes rendszer részét képezi.
Jobb megközelítés:Vegye figyelembe a tartozékokat és a csatlakozási anyagokat a műszaki áttekintésben, ahelyett, hogy a fő edényt az egyetlen értékelést igénylő alkatrészként kezelné.
A fúvókapozíciók véglegesítése túl későn
A csatlakozási hely késői módosításai hatással lehetnek a belső geometriára, a csővezetékek igazítására, a hozzáférésre és a kész bélés konfigurációjára. Konfliktusokat okozhatnak a közeli berendezésekkel vagy telepítési távolságokkal is.
Jobb megközelítés:A gyártási rajzok jóváhagyása előtt tekintse át a méretezett elrendezést és a fúvókák ütemtervét.
Az ellenőrzési követelmények definiálatlanul hagyása
A korrózióálló edényre vonatkozó általános kérés nem fejti ki, hogy a kész bélést hogyan fogják ellenőrizni, vagy hogy mely kritériumok határozzák meg az elfogadást. A hiányzó részletek nézeteltéréseket okozhatnak a végső felülvizsgálat során.
Jobb megközelítés:A gyártás megkezdése előtt állapodjon meg az alkalmazandó szabványokról, ellenőrzési eljárásokról, átvételi kritériumokról és a szükséges nyilvántartásokról.
Kiválasztási szabály:A teljes berendezés-specifikáció összekapcsolja a folyamat feladatait, a kémiai közeget, a működési feltételeket, az edény konfigurációját és az ellenőrzési követelményeket. Mindegyiknek ugyanazt a meghatározott alkalmazást kell támogatnia.
11. Telepítés, üzemeltetés és karbantartás
A berendezés alkalmassága nemcsak a kezdeti kialakítástól függ, hanem attól is, hogy a hajót hogyan kezelik, telepítik, üzemeltetik és karbantartják. A megfelelő eljárások segítenek megőrizni a bélés integritását és azonosítani a problémákat, mielőtt azok komolyabb berendezési problémákká alakulnának.
Kezelés és telepítés
A szállítási és emelési eljárásoknak követniük kell a berendezés dokumentációját és a kijelölt emelési intézkedéseket. Az ellenőrizetlen ütközés, a nem megfelelő emelési pontok vagy a gondatlan kezelés károsíthatja a burkolatot vagy a szerelvény egyéb részeit, még akkor is, ha a külső tartály érintetlennek tűnik.
A telepítés során meg kell őrizni a tervezett alátámasztási feltételeket és a csatlakozási beállítást. A csővezetékek kényszerbeállítása vagy a fúvókák nem szándékos terhelése olyan mechanikai igénybevételeket okozhat, amelyek nem szerepeltek a tervezési feltételezésekben.
Üzembe helyezés előtt ellenőrizze a beépítési helyzetet, a támaszték elrendezését, a csatlakoztatott csöveket, a műszereket és a szükséges tartozékokat. Győződjön meg arról, hogy a végső konfiguráció megegyezik a jóváhagyott rajzokkal, és hogy a szükséges üzemelés előtti ellenőrzéseket elvégezték.
Ellenőrzött indítás és leállítás
Az üzemeltetési eljárásoknak meg kell határozniuk, hogyan kell az edényt feltölteni, üzemi hőmérsékletre melegíteni, nyomás alá helyezni, ahol lehetséges, és biztonságos állapotba visszaállítani. Ha vákuum vagy gyors hőmérsékletváltozás lehetséges, ezeket a feltételeket kifejezetten kezelni kell.
Az eljárásoknak azt is meg kell határozniuk, hogyan kezelik a folyamat eltéréseit. A nyomás, a hőmérséklet vagy a kémiai összetétel váratlan változásai az edényt a jóváhagyott működési tartományon kívülre helyezhetik, és ellenőrzött reakciót igényelhetnek.
Tisztítási gyakorlatok
A tisztítási módszereknek kompatibilisnek kell lenniük a béléssel, a tömítésekkel, a csatlakoztatott alkatrészekkel és az edény működési korlátaival. A kiválasztott tisztítóközeget, hőmérsékletet, időtartamot és bármilyen mechanikai tisztítási műveletet át kell tekinteni az adott konstrukcióhoz.
A tisztítási eljárásoknak meg kell határozniuk, hogyan távolítják el a maradványokat, hogyan öblítik ki az edényt, ahol szükséges, és hogyan tartják fenn az ellenőrzéshez való hozzáférést. Jóvá nem hagyott vegyszereket vagy agresszív mechanikai módszereket nem szabad pusztán azért bevezetni, mert a fő bélést korrozív használathoz tervezték.
Szokásos ellenőrzés és karbantartás
Az ellenőrzés gyakoriságának és módszerének tükröznie kell a folyamat kockázatát, a szolgáltatási feltételeket, a berendezés tervezését és az alkalmazandó karbantartási követelményeket. Az üzemeltetőknek követniük kell a jóváhagyott eljárásokat a sérülés, szivárgás, szokatlan működési jelek vagy a kapcsolódó alkatrészek elhasználódásának felismerésére.
Ha problémát észlel, az értékelésnek figyelembe kell vennie a bélést, a megfelelő csatlakozásokat, tömítéseket és a tartóedény szerkezetét. A javítás vagy módosítás kiválasztása előtt meg kell határozni az okot. Minden javításnak meg kell felelnie az eredeti konstrukciónak és a jóváhagyott üzemi feltételeknek.
Vezessen üzemi nyilvántartást
A működési feltételekről, ellenőrzésekről, tisztítási tevékenységekről, karbantartási munkákról és jóváhagyott módosításokról készült feljegyzések segíthetnek az ismétlődő problémák azonosításában. Ezenkívül megkönnyítik a tényleges működési feltételek és az eredeti tervezési felülvizsgálat során használt feltételezések összehasonlítását.
Ha a folyamat körülményei jelentősen megváltoznak, a módosított vám bevezetése előtt az edényt újra kell értékelni. Egy adott vegyszerkoncentrációra, hőmérséklet-tartományra vagy nyomásviszonyokra jóváhagyott konfiguráció nem tekinthető automatikusan alkalmasnak egy másik szolgáltatáshoz.
12. Egyedi berendezés-konfiguráció tervezése
Az ipari edényeknek gyakran egy adott folyamatelrendezéshez, kapacitásigényhez és működési feltételekhez kell illeszkedniük. Egy egyéni konfiguráció megfelel ezeknek a követelményeknek, feltéve, hogy a részleteket szisztematikusan meghatározzák és értékelik.
Zhuoyanipari korróziógátló bélésekkel és vegyi berendezések tervezésével és gyártásával foglalkozik. A bélelt edény megfelelő konfigurációját a tervezett folyamatfunkció, a szükséges kapacitás, a működési burkolat, a csatlakozási pozíciók és a folyamattartozékok alapján lehet megvitatni.
Illessze a konfigurációt a folyamathoz
A testreszabást a folyamatkövetelményekkel kell kezdeni, nem pedig egy előre meghatározott edényelrendezéssel. Egy egyszerű átviteli funkcióval rendelkező tárolótartályhoz a keverővel ellátott reaktortól eltérő csatlakozási készletre és további folyamatműszerekre lehet szükség.
A szükséges funkciók meghatározása segít megkülönböztetni az alapvető funkciókat az opcionális tartozékoktól. Világosabb alapot ad a mérnöki csapatnak a hajó geometriájának és csatlakozási elrendezésének értékeléséhez.
Határozza meg a technikai részleteket korán
A kapacitást, a méreteket, a kémiai közeget, a hőmérsékletet, a nyomást, a vákuumigényt és a fúvókahelyzeteket együtt kell felülvizsgálni. Ha a hajót egy meglévő rendszerhez kell csatlakoztatni, a vonatkozó rajzokat és az interfész méreteit a kezdeti műszaki megbeszélés során elérhetővé kell tenni.
Minden ismeretlen körülménynek láthatónak kell maradnia a tervezési felülvizsgálat során. Különösen a megoldatlan kémiai kompatibilitás, a tisztázatlan vákuumviszonyok vagy a hiányos csatlakozási rajzok kérdésével kell foglalkozni, mielőtt a berendezés specifikációját teljesnek tekintenék.
Gyártás előtt ellenőrizze a tervezést
A javasolt konstrukciót felül kell vizsgálni a tervezett feladathoz képest, beleértve a béléselrendezést, a szerkezeti tervezést, a csatlakozásokat és az ellenőrzési tervet. A rajzoknak és a műszaki dokumentumoknak azonosítaniuk kell az egyeztetett konfigurációt, hogy mindkét fél értékelhesse ugyanazt a tervet.
Az ebben a szakaszban végrehajtott változtatásokat fel kell mérni a teljes szerelvényre gyakorolt hatásuk szempontjából. Egy felülvizsgált fúvókahelyzet, egy új tartozék vagy egy megváltozott nyomáskövetelmény hatással lehet más tervezési döntésekre, és nem szabad elszigetelt változtatásként kezelni.
Információk a technikai megbeszélésre való felkészüléshez
- A berendezés típusa és a tervezett folyamatfunkció.
- Kémiai összetétel, koncentráció és megfelelő tisztítóközeg.
- Normál és extrém üzemi hőmérsékletek.
- Üzemi nyomásra, tervezési nyomásra és vákuumra vonatkozó követelmények adott esetben.
- Szükséges névleges kapacitás, munkatérfogat és teljes méretek.
- A fúvókák ütemezése, csatlakozási pozíciók, műszerek és folyamattartozékok.
- Alkalmazandó építési szabványok és bélésvizsgálati követelmények.
- Telepítési rajzok és minden meglévő berendezés-interfész korlátozás.
Ezek a bemenetek gyakorlati kiindulópontot adnak a műszaki áttekintéshez és az árajánlatokhoz. A végső berendezés specifikációt csak a vonatkozó vegyi, mechanikai, méret- és ellenőrzési követelmények értékelése után szabad megerősíteni.
13. Gyakran Ismételt Kérdések
A következő kérdések a fluorpolimerrel bélelt vegyi eljárási edények meghatározásakor általánosan felmerülő műszaki szempontokra vonatkoznak.
Mire használják elsősorban a PTFE-bélésű edényeket?
Vegyi feldolgozási alkalmazásokban használják, ahol a belső érintkezési felületek korrózióvédelmet igényelnek. A gyakori tartálytípusok közé tartoznak a reaktorok, tárolótartályok, tartályok és keverőtartályok. A megfelelő típus a folyamat teljesítményétől, a kémiai közegtől, a működési feltételektől és a szükséges konfigurációtól függ.
A PTFE bélés védelmet nyújt minden vegyszer ellen?
Egyetlen anyagot sem szabad minden körülmények között univerzálisan alkalmasként kezelni. A PTFE széles körű vegyi ellenállással rendelkezik, de a tényleges alkalmazás még mindig megköveteli a kémiai azonosság, a koncentráció, a hőmérséklet, az expozíció időtartama és a bélés szerkezetének értékelését. A speciális kompatibilitási korlátozásokat és a speciális üzemeltetési feltételeket a hajó jóváhagyása előtt felül kell vizsgálni.
Miért kell a PTFE bélésű edényhez acélszerkezet is?
A bélés biztosítja a kívánt korrózióálló belső felületet, míg a külső acél test a szerkezeti támaszt. A két alkatrész különböző funkciókat lát el, és együtt kell őket megtervezni. Az edény méretei, nyomásviszonyok, támasztékok, csatlakozások, valamint a bélés és az acéltest közötti kapcsolat mind befolyásolják a végső kialakítást.
Milyen információkra van szükség a megfelelő hajótípus kiválasztásához?
Kezdje a tervezett folyamatfunkcióval, kémiai közeggel, üzemi hőmérséklettel, nyomás- vagy vákuumkövetelményekkel, kapacitással és telepítési feltételekkel. Ezután azonosítsa a szükséges fúvókákat, hozzáférési nyílásokat, műszereket és tartozékokat. Ezek az adatok segítenek megkülönböztetni a reaktort a tárolótartálytól, a tartálytól vagy a keverőtartálytól, és meghatározni a szükséges konfigurációt.
Használható-e bélelt edény vákuum körülmények között?
A vákuum szerviz egy megfelelően kialakított szereléssel lehetséges, de ezt az adott berendezéshez meg kell erősíteni. A felülvizsgálatnak tartalmaznia kell a minimális abszolút nyomást, az üzemi hőmérsékletet, a vákuum időtartamát, a ciklus gyakoriságát és a bélés támogatását. A kémiai kompatibilitás vagy a pozitív nyomásérték önmagában nem bizonyítja a vákuum alkalmasságát.
Mit kell ellenőrizni a bélelt keverőtartály meghatározásakor?
A kémiai kompatibilitáson, kapacitáson, hőmérsékleten és nyomáson kívül adja meg a szükséges keverési feladatot és a keverőberendezés elrendezését. Ellenőrizze a tengelyhez kapcsolódó alkatrészek, tömítések, tömítések és egyéb nedvesített tartozékok alkalmasságát. A fúvókák helyzetét, a tisztítási hozzáférést, a karbantartási követelményeket és a telepítési elrendezést is felül kell vizsgálni.
Milyen ellenőrzési követelményeket kell megerősíteni a gyártás előtt?
Azonosítsa az alkalmazandó építési szabványokat, a bélésvizsgálati módszert, az átvételi kritériumokat, a szerkezeti vizsgálatokat, teszteket és a szükséges dokumentációt. Az olyan módszerek, mint a szemrevételezés, a méretellenőrzés vagy az elektromos üdülési teszt, megfelelőek lehetnek a konstrukciótól függően. Az ellenőrzési tervet az adott berendezésre vonatkozóan kell megállapodni, nem pedig azt feltételezni, hogy minden hajó esetében azonos.
Mit kell tartalmaznia az egyedi hajóajánlatkérésnek?
Adja meg az edény tervezett funkcióját, kémiai összetételét és koncentrációját, üzemi hőmérsékletét, nyomás- vagy vákuumfeltételeit, a szükséges kapacitást, a teljes méreteket, a csatlakozási elrendezést, a tartozékokat és az alkalmazandó ellenőrzési követelményeket. A meglévő üzemi rajzok és telepítési korlátozások akkor hasznosak, ha a tartályt integrálni kell egy bevált termelési rendszerbe. Minden megoldatlan műszaki feltételt azonosítani kell felülvizsgálat céljából.
14. Végső kiválasztási szempontok
A megfelelő kiválasztásaPTFE bélelt berendezéseka kémiai közeg, a bélés szerkezete, az edény szerkezete, a működési feltételek és a folyamat interfészek összehangolt értékelését igényli. A reaktorok, a tárolótartályok, a tartályok és a keverőtartályok különböző funkciókat látnak el, ezért konfigurációjukat a rendeltetésükhöz kell igazítani, nem pedig cserélhető tartályként kezelni.
A teljes műszaki specifikációnak meg kell határoznia a kémiai összetételt és koncentrációt, a hőmérsékletet, a pozitív nyomást vagy a vákuumot, a kapacitást, a méreteket, a csatlakozási helyeket, a tartozékokat és az ellenőrzési kritériumokat. A tervezési felülvizsgálat során figyelembe kell venni a telepítést, tisztítást, karbantartást és a folyamat előrelátható változásait is.
Ezen adatok korai megadása segít egyértelmű alapot teremteni a javasolt berendezés értékeléséhez. Ezenkívül megkönnyíti a hiányzó információk azonosítását, a folyamatkapcsolatok koordinálását és a tervezési követelmények megerősítését a gyártás megkezdése előtt.
Beszélje meg vegyi felszerelésére vonatkozó követelményeit
Ossza meg technológiai közegét, koncentrációját, üzemi hőmérsékletét, nyomás- vagy vákuumkörülményeit, a szükséges tartálykapacitást és a csatlakozási elrendezést, hogy megkezdje a megfelelő konfigurációról szóló műszaki vitát.
Adja meg felszerelési igényeit
